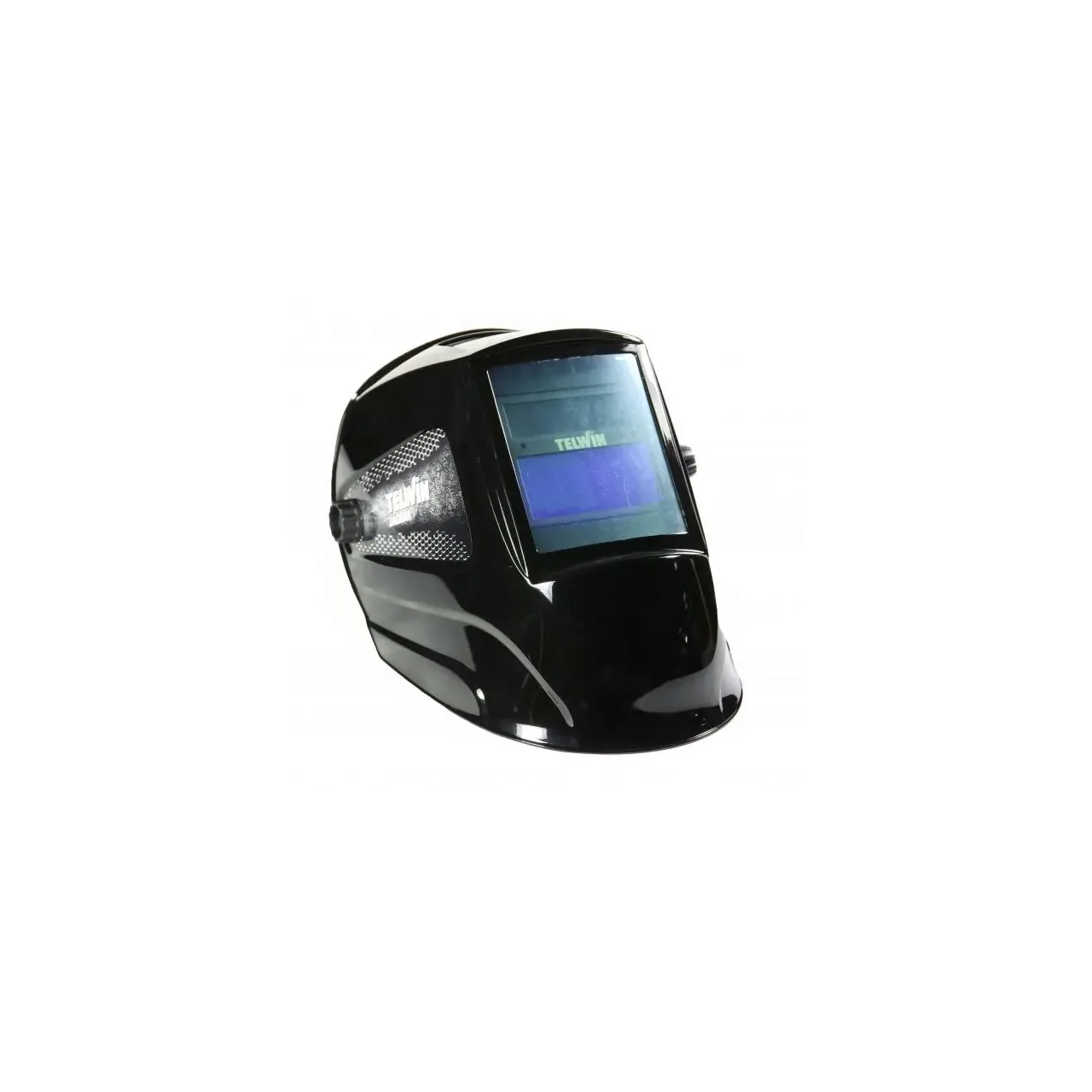

Masca de sudura cu cristale lichide JAGUAR de la TELWIN
Aplicatii :
- sudura MMA;
- sudura TIG/WIG;
- sudura MIG-MAG;
- polizare
Reglaje:
- in exterior:
- gradul de intunecare a filtrului, cu 2 scale: DIN4/5 - 9 si DIN9 - 13
- functia de polizare (GRIND)
- in interior:
- sensibilitate(permite setarea intensitatii luminoase minime ce declanseaza senzorul);
- delay( ajusteaza timpul in care opacitatea vizorului revine la o valoare scazuta dupa oprirea arcului electric, caracteristica foarte utila pentru sudura la amperaj inalt);
- selectare scalei de intunecare a filtrului
Filtrul cu autointunecare (ADF - Auto Darkening Filter) este format dintr-un display cu cristale lichide, circuit electronic, celule/baterii solare, senzori si un filtru UV/IR.
Acest filtru se întuneca automat la amorsarea arcului electric.
Filtrul UV/IR ofera protectie permanenta, indiferent daca filtrul cu autoîntunecare se afla în starea luminoasa sau în starea întunecata.
Un set de senzori detecteaza intentitatea luminoasa inregistrata la activarea arcului si modifica imediat opacitatea ecranului la nivelul adecvat pentru cantitatea de radiatii emisa.
Alimentarea filtrului este asigurata prin celule solare.
Masca este prevazuta cu un geam de protectie exterior care protejeaza filtrul de stropii de la sudare, si cu un geam de protectie interior care protejeaza filtrul de praf si alte impuritati.
Ambele tipuri de geamuri de protectie sunt consumabile si se pot înlocui la nevoie.
Este confectionata din polipropilena si este acoperita cu vopsea speciala reflectorizanta.
Numar de senzori: 4
Clasa optica : 1/1/1/2
Protectie UV/IR : 9 - 13
Vizor : 92x42 mm
Timp de reactie : 0.4 ms
Parametri reglabili : Filtru de la 9 la 13
Incarcare : solara
Intarziere reglabila : Sensibilitate la lumina exterioara
Greutate : 0.61 kg
Filtrele cu autointunecare sunt codificate conform EN 379, iar clasificarea cuprinde:
Clasa de calitate optica
Aceasta este determina de durata de timp in care un sudor poate folosi masca pentru sudare cu filtru ADF fara aparitia oboselii, pentru operatii cu diferite cerinte privind performantele vizuale.
Clasa de difuzie a luminii
Un procent prea ridicat de lumina difuzata micsoreaza contrastul.
Concentrarea sudorului creste și, implicit si oboseala.
Clasa de omogenitate a filtrului ADF
Neomogenitatile în campul vizual duc la solicitarea diferita a ochiului și astfel, sudorul oboseste mai repede.
Clasa de dependenta unghiulara in transmiterea luminii
Aceasta masoara gradul de intunecare când se privește sub diferite unghiuri, nu doar la 90°. In functie de calitatea filtrelor cu autointunecare, exista o variatie de pana la 3 grade a nivelului de protectie fata de valoarea setata.
Fiecare clasa se stabilește în urma unor teste optice si este clasificata pe o scara de la 1 la 3:
1- calitatea cea mai buna
3- calitatea cea mai slaba
