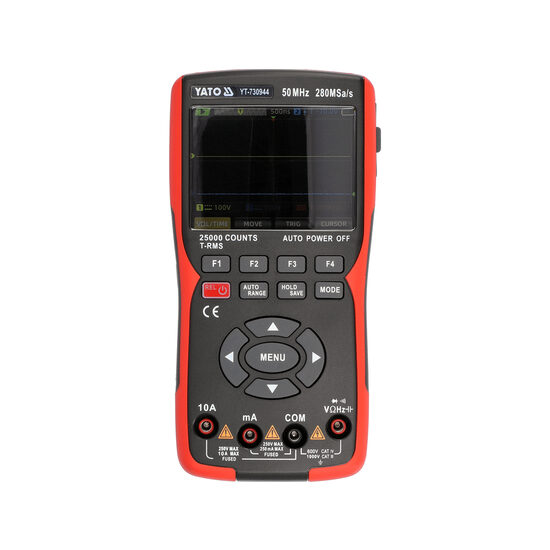

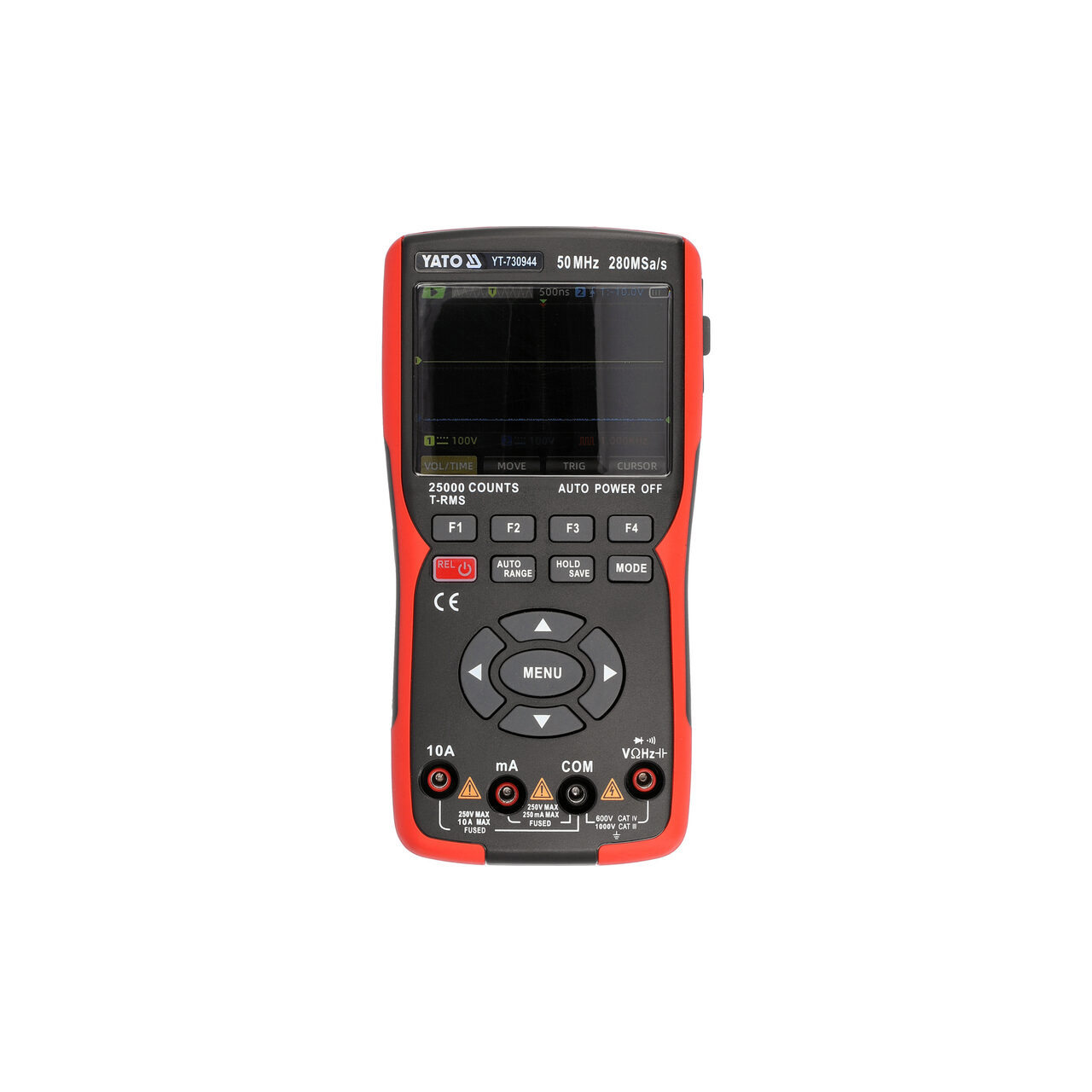

3in1 multimetru osciloscop,280msa/50mhz, Yato YT-730944 - Informații despre acest produs:
Contor universal, osciloscop cu două canale și generator de forme de undă de bază într-unul singur. Acesta face posibilă efectuarea de măsurători de bază și avansate ale mărimilor electrice și vizualizarea semnalului testat în timp real. Ecranul color IPS de 3,5" garantează lizibilitatea din orice unghi. Bateria li-ion înlocuibilă de 3.400 mAh, reîncărcabilă prin portul usb-c integrat, este suficientă pentru aproximativ 6 ore de funcționare continuă. Multitudinea de funcții suplimentare, domeniile largi de măsurare, viteza de operare și precizia ridicată vor fi apreciate atât de inginerii electroniști, electricieni, cât și de cei care își fac singuri treaba acasă.
Parametrii de bază ai osciloscopului:
- lățime de bandă: 50MHz
- frecvența de eșantionare: 280MSa/s
- memorie de achiziție: 128kpts

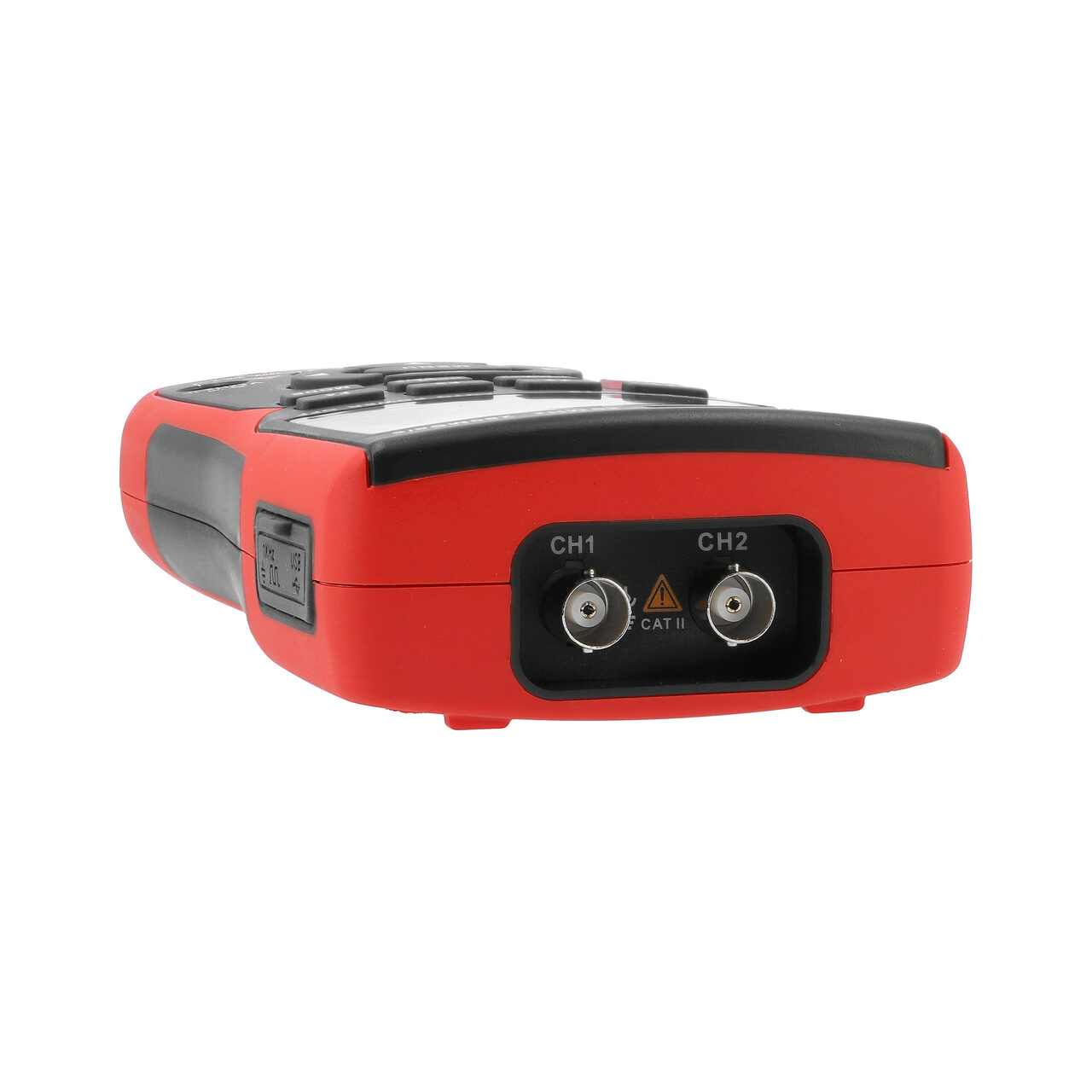

- număr de canale: 2
- suport pentru sonde: x1 și x10
Funcții osciloscop selectate:
- AUTO - obține automat și rapid o formă de undă stabilă pe afișajul osciloscopuluide detectează automat baza de timp și tensiunea semnalului testat
- SAVE - salvează o captură de ecran în format de fișier grafic .bmp
- TRIG - moduri de declanșare a semnalului
- CURSOR - linii de măsurare, permite măsurarea precisă a valorilor formei de undă vizualizate
- PROBE - setarea atenuării sondei de măsurare x1 luv x10
- MEASURE - afișarea măsurătorilor: frecvență, perioadă, tensiuni: rms, minimă, maximă, vârf la vârf
- XY MODE - compară semnalele de la două canale în ceea ce privește frecvența și defazajul și le prezintă în formă vizuală (modele Lissajous)
- CALIBRATE - funcție de calibrare automată
- STORAGE - modul dispozitiv pentru transferul de date, de exemplu trimiterea capturilor de ecran stocate către un PC
Măsurători de bază ale contorului:
- Măsurarea tensiunii AC: A.C. 0-750V, TRUE RMS (40-1000Hz)
- Măsurarea tensiunii DC: C.C. 0-1000V
- măsurarea curentului alternativ: A.C. 0-10A, TRUE RMS (40-1000Hz)
- Măsurarea curentului continuu: D.C. 0-10A
- măsurarea rezistenței: 0-250MΩ
- Test diode:IF 1,8mA,UR 3,2V
- test de continuitate a circuitului: 0-50Ω
Măsurători suplimentare ale contorului:
- măsurarea condensatorului: 0-99,99mF
- măsurarea frecvenței: 0-999.9Khz
Precizia măsurării contorului:
Exemplu de determinare a preciziei pentru măsurarea tensiunii AC. Calcul pentru rezultatul măsurătorii: 235V
- Precizia de măsurare a contorului YT-730944 pentru acest interval este : ±(0,5% + 3), rezoluție 0,01V
- formula de calcul a erorii de măsurare: (rezultatul măsurării x 0,5%) + 3 x rezoluție
- calcul: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V
Rezultatul real, inclusiv eroarea de măsurare pentru indicația 235V = 235 ± 1,205V
- Rezultatul real, inclusiv eroarea de măsurare pentru indicația de măsurare a tensiunii continue de 12*var: 12V = 12 ± 0,009V
- rezultatul real, inclusiv eroarea de măsurare pentru indicația măsurării curentului alternativ: 8A = 8 ± 0,067A
Un tabel cu rezoluția și precizia pentru măsurare poate fi găsit în manualul de instrucțiuni.
Funcțiile contorului:
- TRUE RMS - un contor cu această funcție afișează valoarea efectivă reală a tensiunii/tensiunii AC. Spre deosebire de contoarele de medie, dispozitivele cu valoarea efectivă reală afișează valoarea corectă nu numai pentru formele de undă sinusoidale, ci și pentru formele de undă sinusoidale distorsionate, de exemplu prin armonici superioare, sau forme de undă pătrate sau triunghiulare. O funcție indispensabilă oriunde există într-un circuit surse de alimentare cu comutare, acționări ale invertoarelor de motoare, instalații HVAC, etc.
- AUTO - reglarea automată a domeniului de măsurare. Atunci când măsurați valori necunoscute cu un aparat de măsură cu reglare manuală a domeniului de măsurare cu ajutorul butonului, măsurătorile trebuie efectuate secvențial de la cel mai mare domeniu până la domeniul care oferă cel mai precis rezultat - altfel riscați să deteriorați dispozitivul. Pe de altă parte, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurătoare și contorul va găsi automat domeniul optim. Contorul pornește implicit în modul AUTO
- RANGE - modificarea manuală a intervalului de măsurare. O funcție utilă atunci când se verifică multe dintre aceleași componente cu o valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului va scurta considerabil timpul unor astfel de măsurători.
- REL - utilizarea acestei funcții în timpul unei măsurători va reseta afișajul la zero și va lua valoarea afișată înaintea afișajului ca nivel de referință. Următoarea măsurare va afișa diferența dintre valoarea măsurată și valoarea de referință reținută
- MAX/MIN/AVG - reținerea pe afișaj a valorilor maxime, minime și medii de la măsurarea curentă
- HOLD/SAVE - reținerea pe afișaj a valorii măsurate în prezent, stocarea acesteia în memorie.
Informații suplimentare:
- Afișaj LCD, rezultat maxim afișat: 25000
- retroiluminare reglabilă a ecranului
- semnal sonor și luminos în testul de continuitate a circuitului pentru rezistențe sub 50Ω
- posibilitatea de a porni separat testele de diode și de continuitate

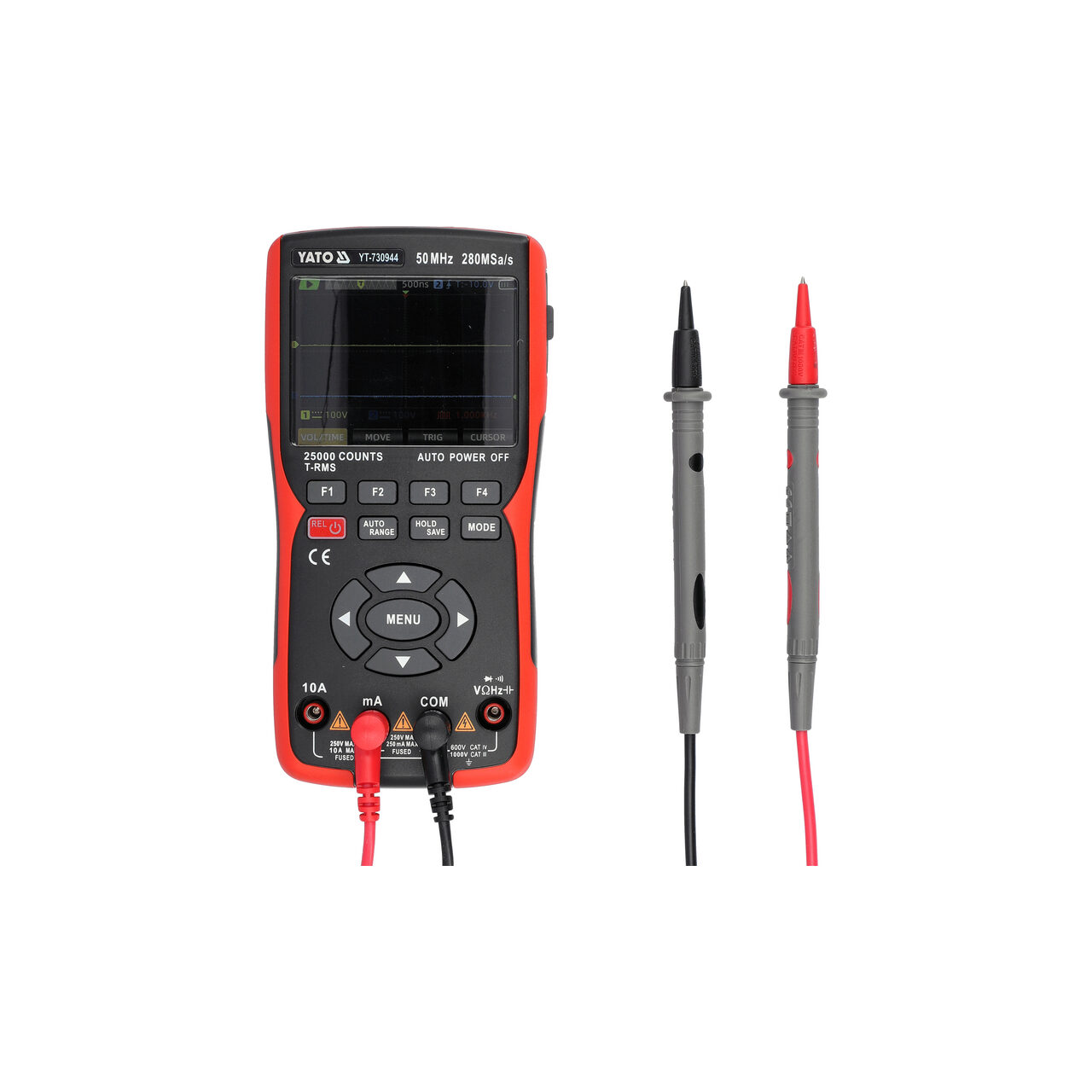

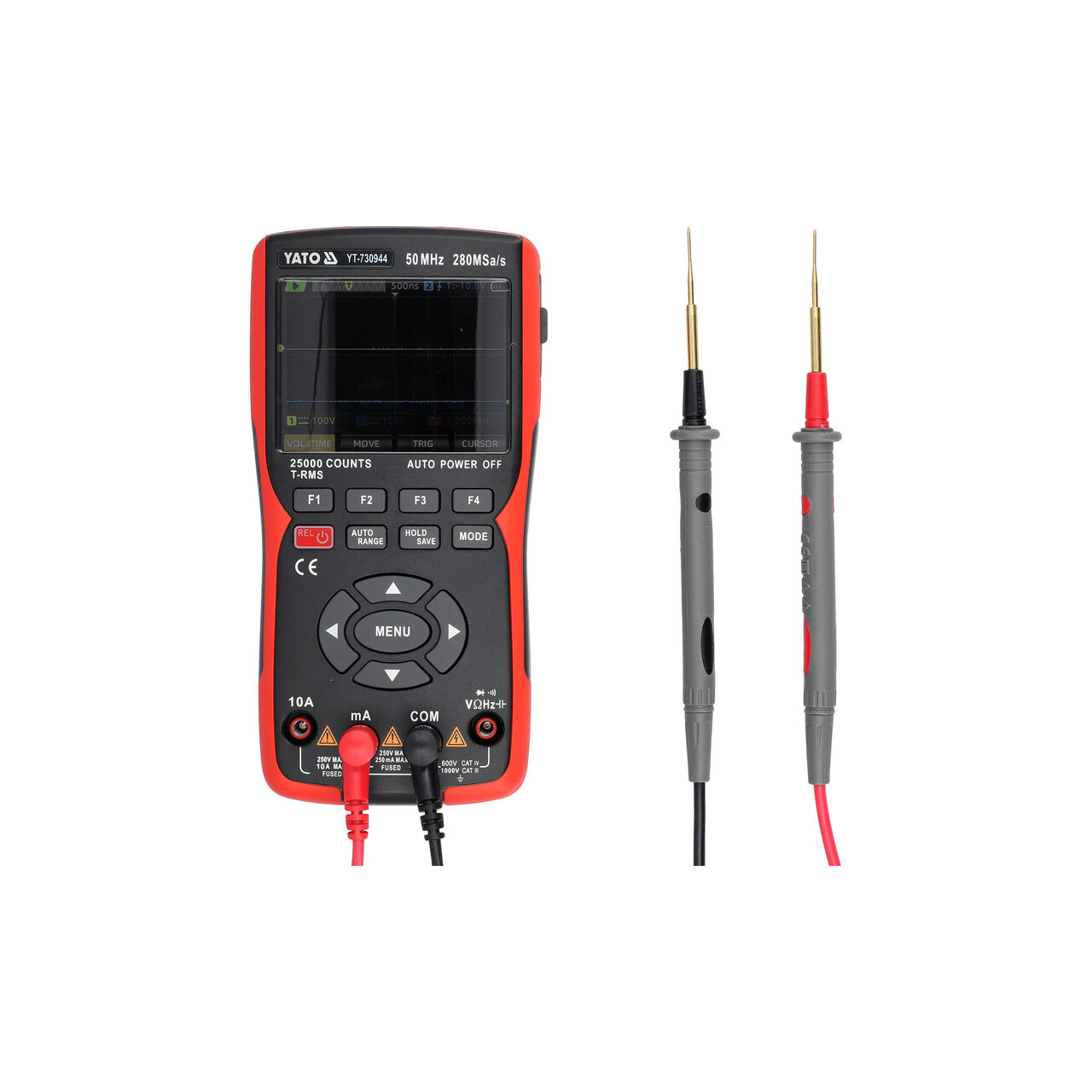

- sonde cu o lungime de 14,5 cm
- lungimea cablului, inclusiv sondele 97 cm
- diametrul cablului, inclusiv izolația: 3,5 mm

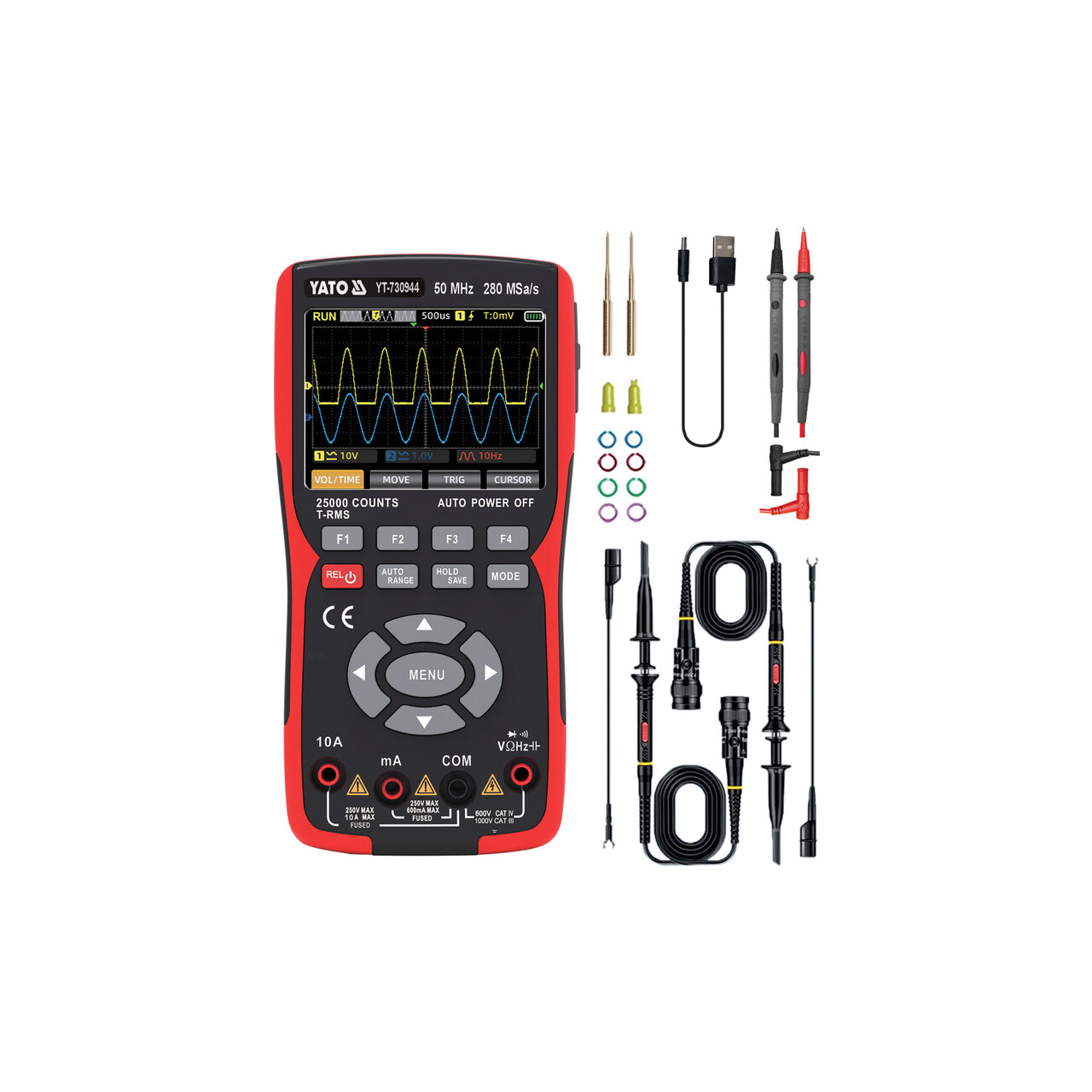

- plăcuțe cu ace pentru măsurători ale componentelor SMD mici

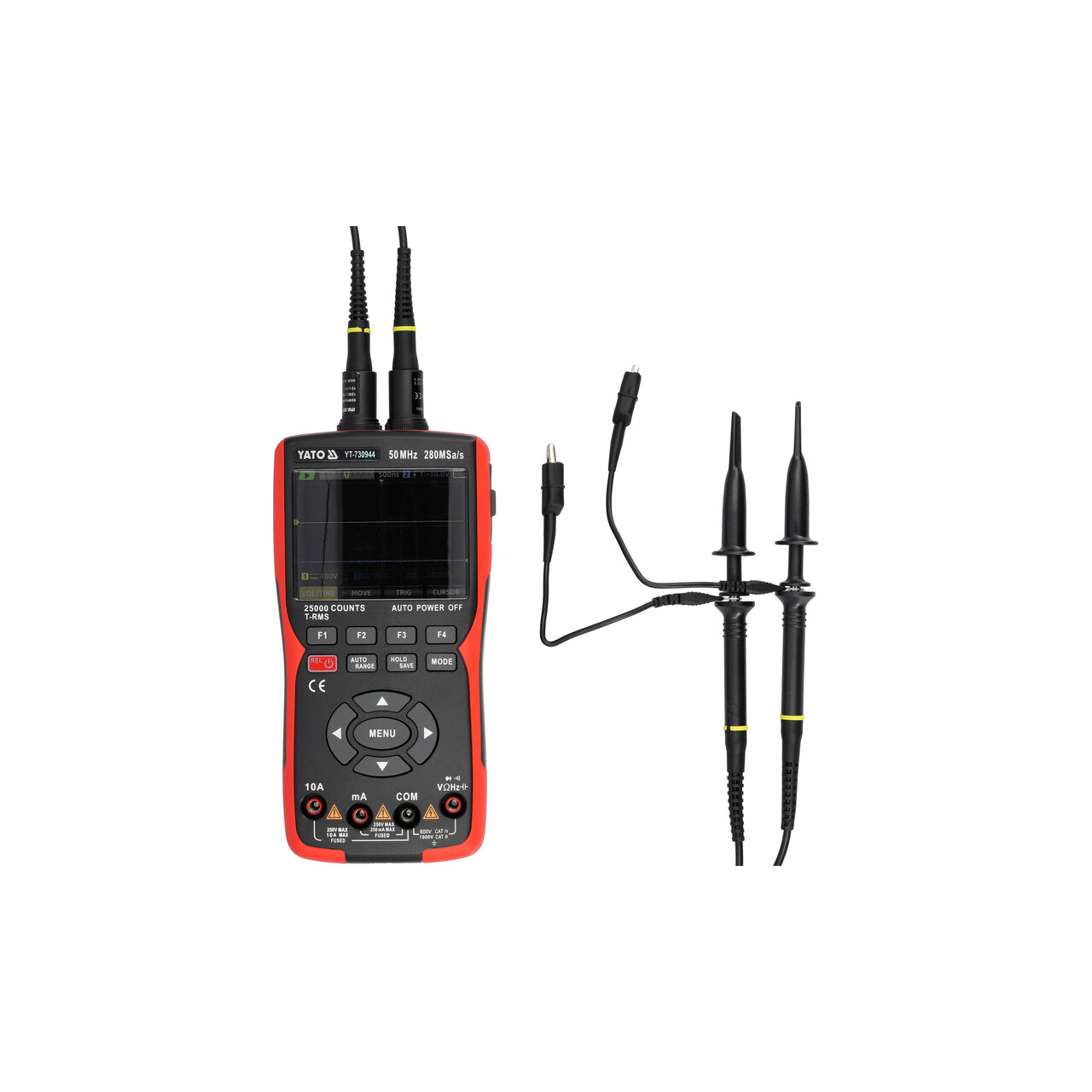

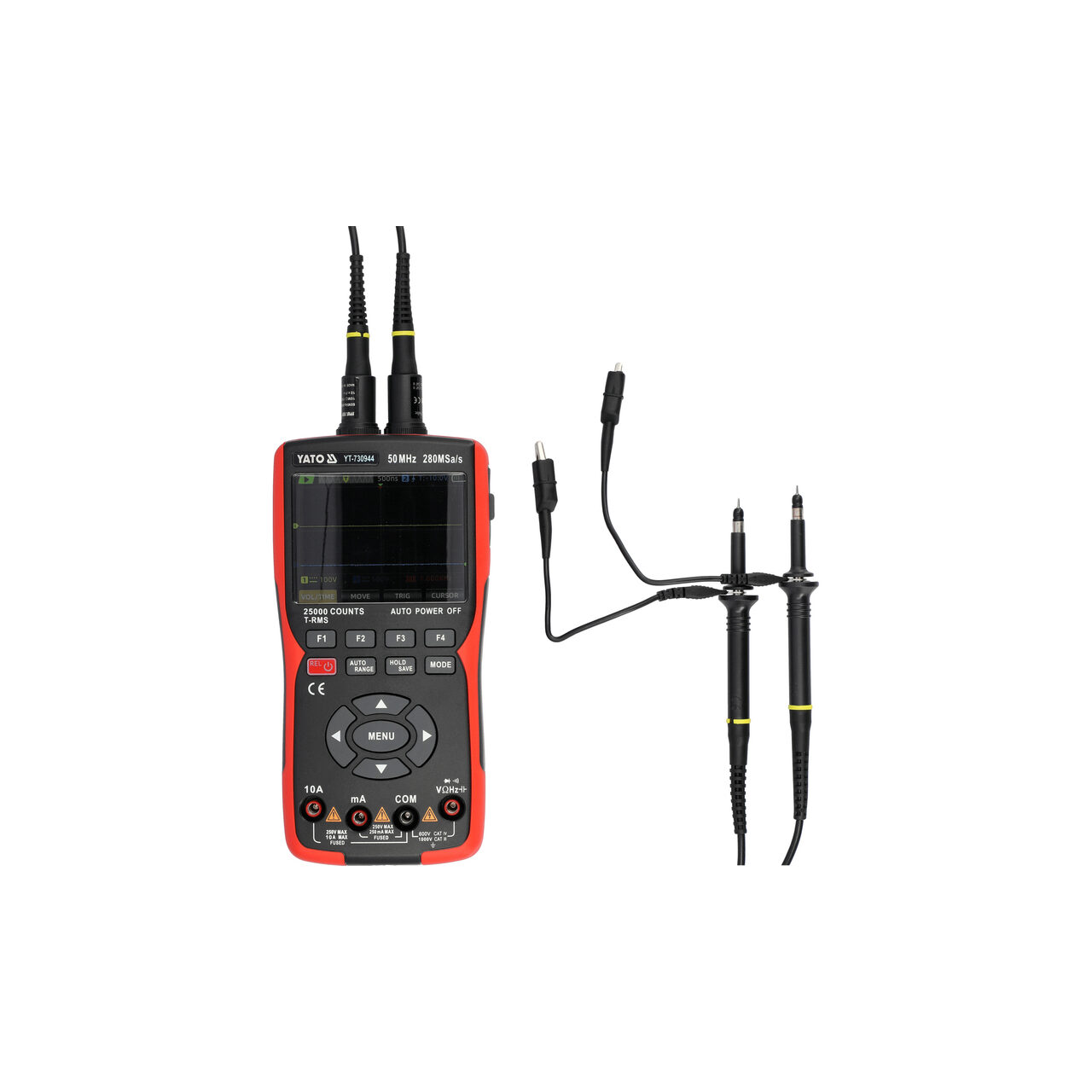

- două sonde osciloscop P2060 cu accesorii
- Construcție cu protecție la suprasarcină
- carcasă ABS
- oprire automată a contorului cu timp reglabil de 15-120 de minute
- opțiunea de a dezactiva modul de oprire automată
- indicator de baterie descărcată

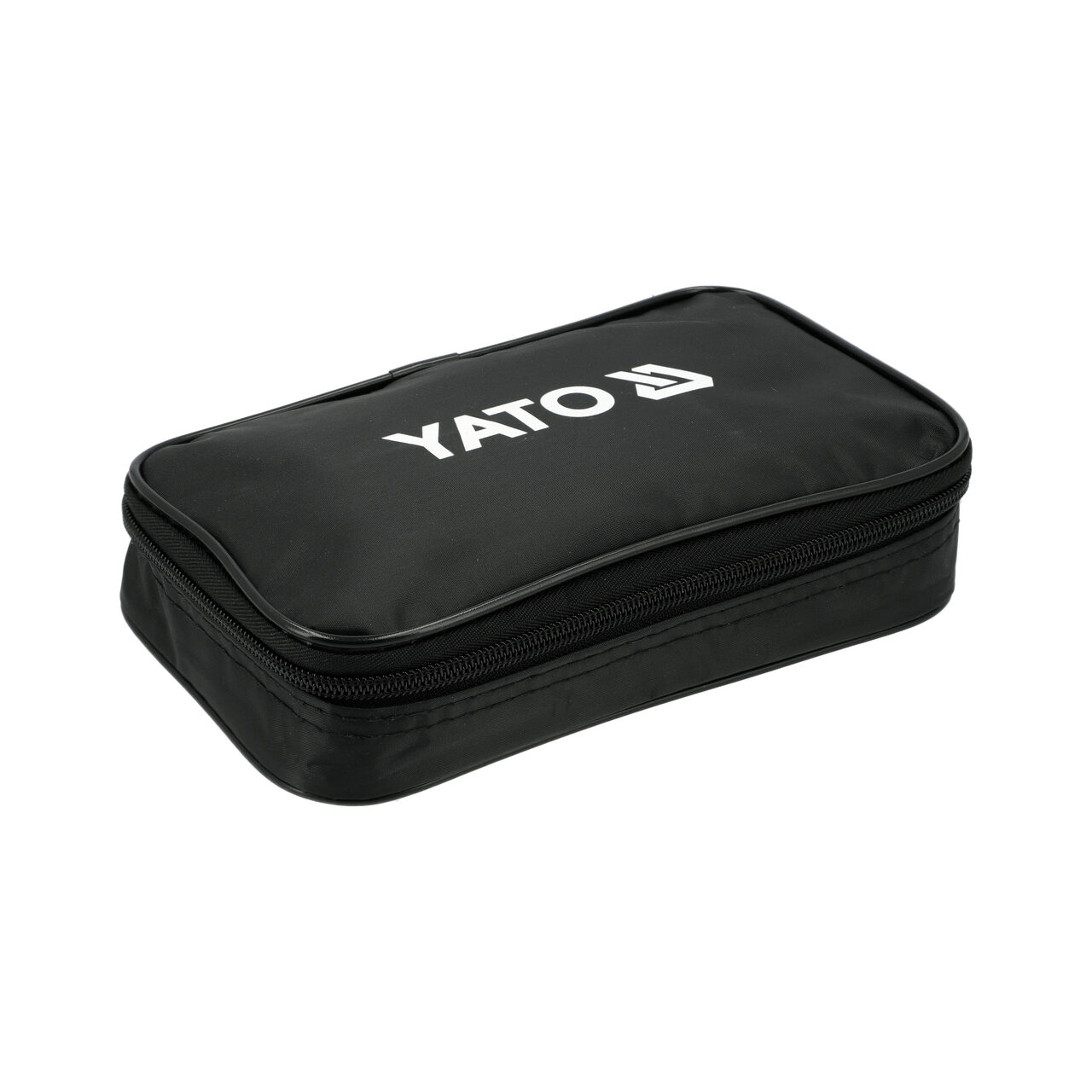

- carcasă moale cu fermoar
- sursă de alimentare: celulă Li-ion 18650
