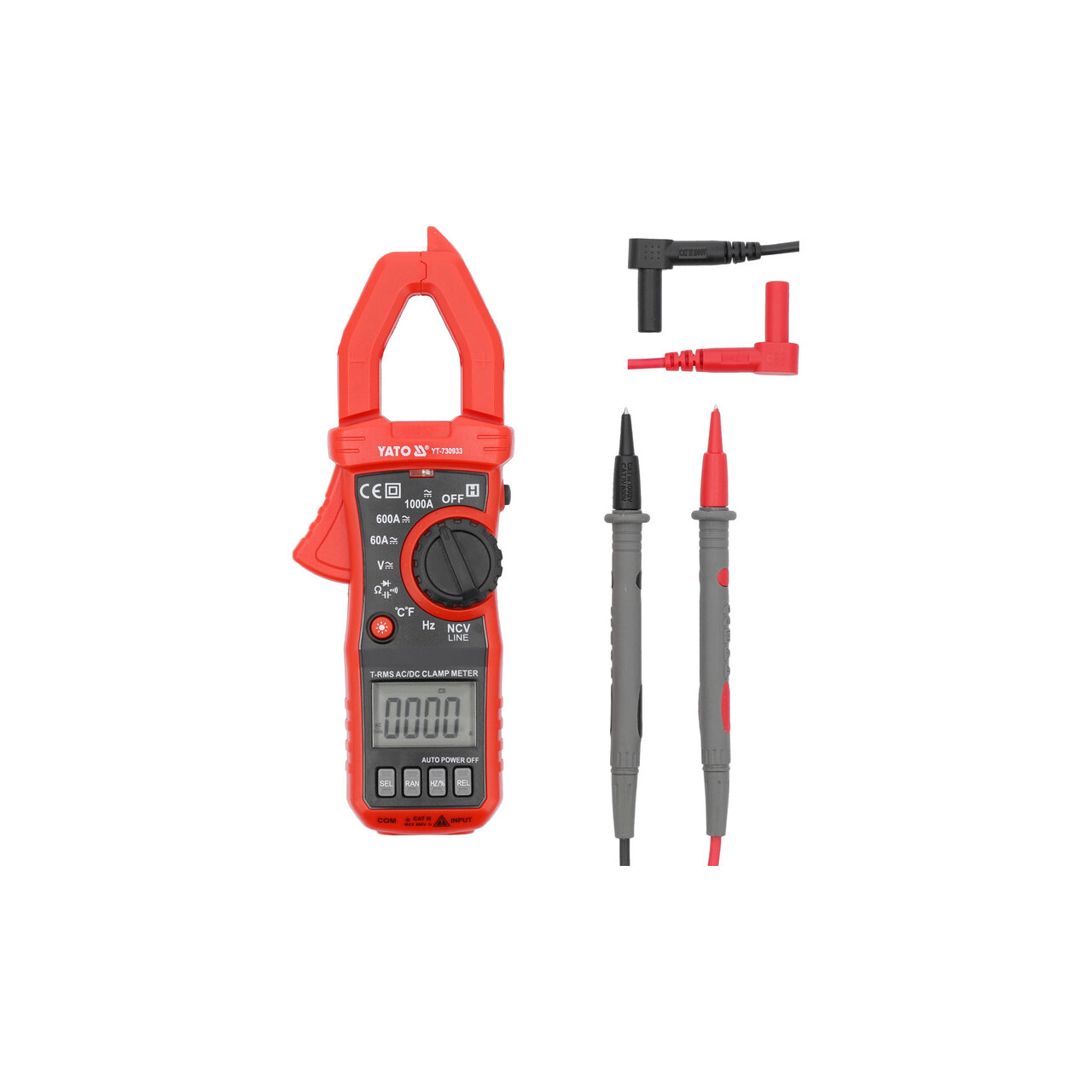

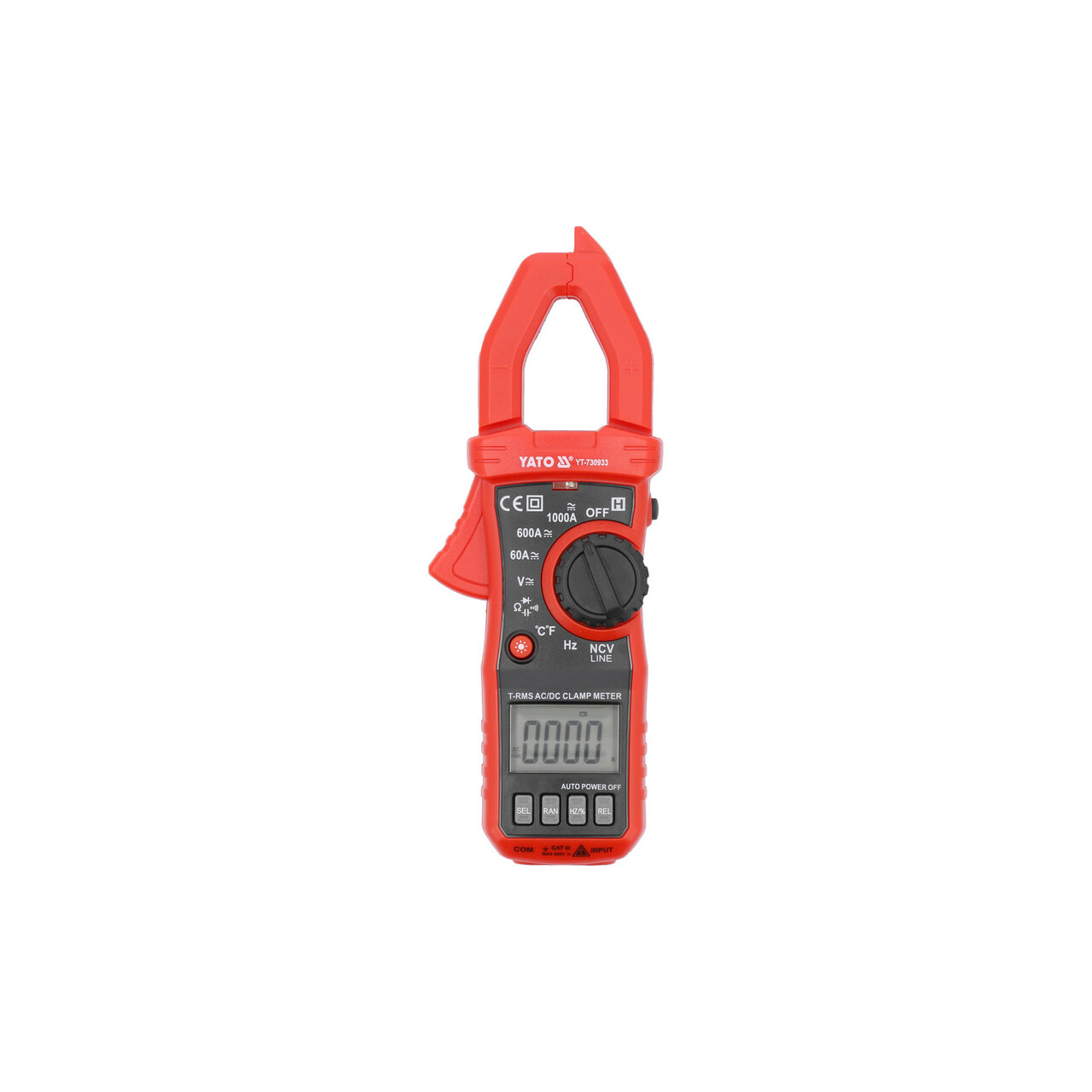

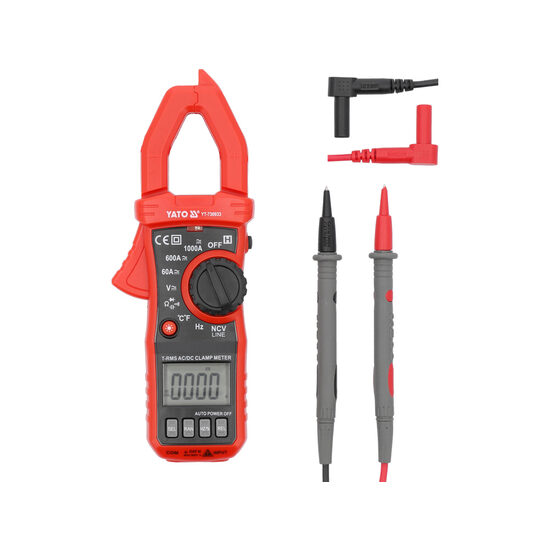

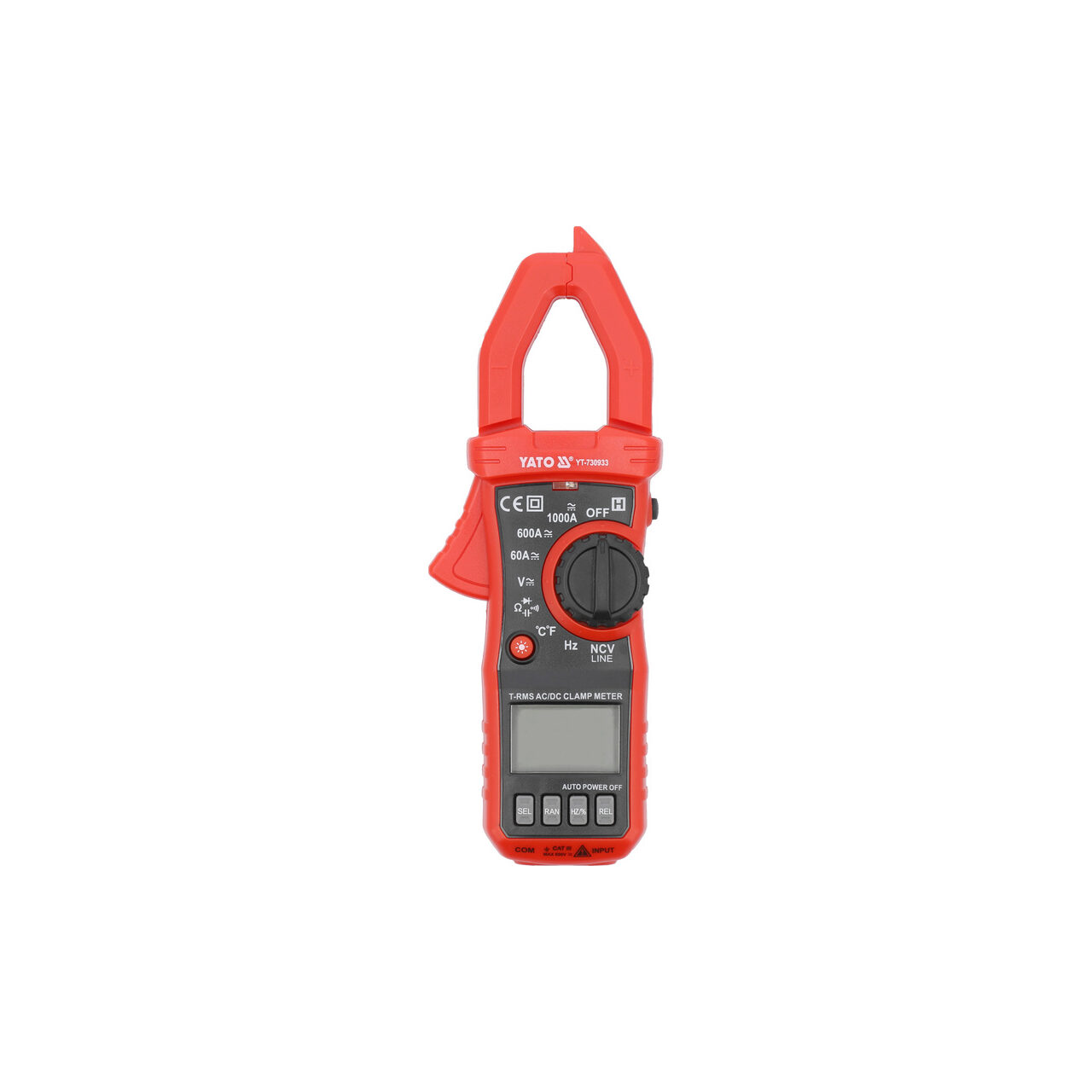

Clapmetru true.rms/ac/dc 10ma-1000a Yato YT-730933 - Informații despre acest produs:
Clește ampermetric universal TRUE RMS cu măsurare automată și manuală a intervalului. Permite efectuarea de măsurători de bază și avansate ale mărimilor electrice. Folosind cleștele de măsurare, puteți măsura atât curent continuu, cât și curent alternativ în intervalul de la 10 mA la 1000 A. Măsurarea se efectuează fără a fi nevoie să deconectați circuitul sau să îl deconectați de la sursa de alimentare. Contorul vă permite să măsurați curenți mult mai mari decât contoarele electrice convenționale. Cablurile sondelor de măsurare au izolație din silicon, flexibile și rezistente la temperaturi ridicate.
Notă: Aparatele de măsură capabile să măsoare curent continuu, inclusiv YT-730933, utilizează un senzor Hall pentru a măsura intensitatea câmpului magnetic. Câmpul magnetic al Pământului apare în mod natural și, prin urmare, citirile unui currentmetru de curent continuu sunt diferite de zero. De fiecare dată înainte de a măsura intensitatea curentului continuu, aduceți aparatul de măsură aproape de firul testat, aduceți-l la zero folosind butonul REL, apoi atașați-l la firul testat și citiți rezultatul.
Măsurători de bază:
- Măsurarea tensiunii AC: AC 0-750 V, TRUE RMS (40-1000 Hz)
- Măsurarea tensiunii continue: 0-1000 V CC
- Măsurarea curentului alternativ: AC 0-1000 A, TRUE RMS (40-1000 Hz)
- Măsurarea curentului continuu: 0-1000 A CC
- măsurarea rezistenței: 0-60 MΩ
- Test diodă: I F 2 mA, U R 3,2 V
- Test de continuitate a circuitului: 0-50 Ω
Măsurători suplimentare:
- măsurarea capacității condensatorului: 0-100 mF
- măsurarea frecvenței: 0-10 MHz
- măsurarea temperaturii: -30 până la 1000 °C
- Detectare tensiune alternativă fără contact: NCV
- măsurarea curentului de pornire
- măsurarea prezenței fazei (funcție sondă)
Precizia măsurării:
Exemplu de determinare a preciziei pentru măsurarea curentului alternativ. Calcul pentru rezultatul măsurării: 30 A
- Precizia de măsurare a contorului YT-730933 pentru acest interval este: ±(2,5%+10), rezoluție 0,01 A
- Formula de calcul a erorii de măsurare: (rezultatul măsurării x 2%) + 30 x rezoluție
- calcul: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A
Rezultatul real luând în considerare eroarea de măsurare pentru indicația 30 A = 30 ± 0,85 A.
- rezultat care ține cont de eroarea de măsurare pentru indicarea măsurării tensiunii alternative: 235 V = 235 ± 2,85 V
- rezultat care ține cont de eroarea de măsurare pentru indicarea măsurării tensiunii continue: 12 V = 12 ± 0,146 V
Un tabel cu rezoluția și precizia pentru o anumită măsurătoare poate fi găsit în manualul de utilizare.
Funcții încorporate:
- TRUE RMS - un aparat de măsură cu această funcție afișează valoarea efectivă reală a tensiunii sau curentului alternativ. Spre deosebire de contoarele de mediere, dispozitivele TRUE RMS arată valoarea corectă nu numai pentru o undă sinusoidală, ci și pentru unde sinusoidale distorsionate, de ex. cu armonice superioare sau unde pătrate sau triunghiulare. O funcție obligatorie oriunde în circuit apar surse de alimentare în comutație, acționări pentru motoare cu frecvență variabilă, instalații HVAC etc.
- NCV - detectarea fără contact a tensiunii alternative prin metoda inductivă. Aparatul de măsură detectează prezența tensiunii într-un fir izolat și poate indica și firul de fază.
- LINE - detectarea contactului de tensiune alternativă, funcționează ca un tester tradițional. După introducerea sondei de măsurare în orificiul din priză, dacă este prezentă o fază, pe afișaj vor apărea patru liniuțe, dioda de semnal se va aprinde și va fi emis un semnal sonor intermitent.
- AUTO - reglare automată a intervalului de măsurare. Când se măsoară valori necunoscute folosind un aparat de măsură cu buton de reglare manuală a intervalului, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval la cel mai precis. Altfel riscăm să deteriorăm dispozitivul. Totuși, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. În mod implicit, contorul pornește în modul AUTO.
- RAN - modificare manuală a intervalului de măsurare
- DATA HOLD - păstrarea valorii măsurate curent pe afișaj
- INR - măsurarea curentului de pornire folosind clești de măsurare. Contorul va măsura curentul de pornire la 80 ms după pornirea dispozitivului.
Informații suplimentare:
- Afișaj LCD, rezultat maxim afișat: 6000
- iluminarea din spate a ecranului și a câmpului de măsurare cu clemă
- semnal sonor în testul de continuitate pentru rezistență sub 50Ω
- clemele se deschid la 25 mm

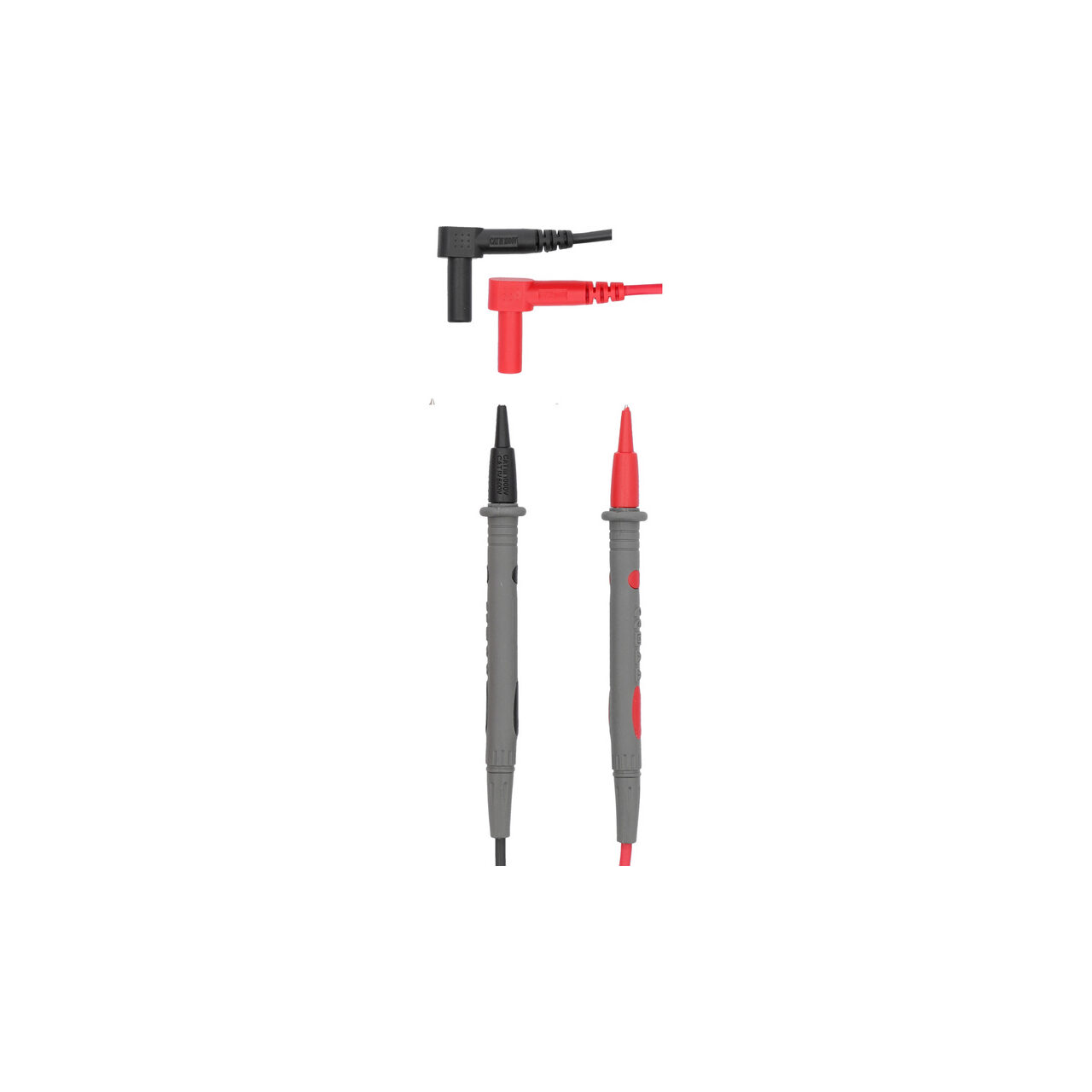

- sonde de măsurare de 14 cm lungime
- lungime cablu cu sonde: 103 cm
- diametrul firului cu izolație: 3,6 mm

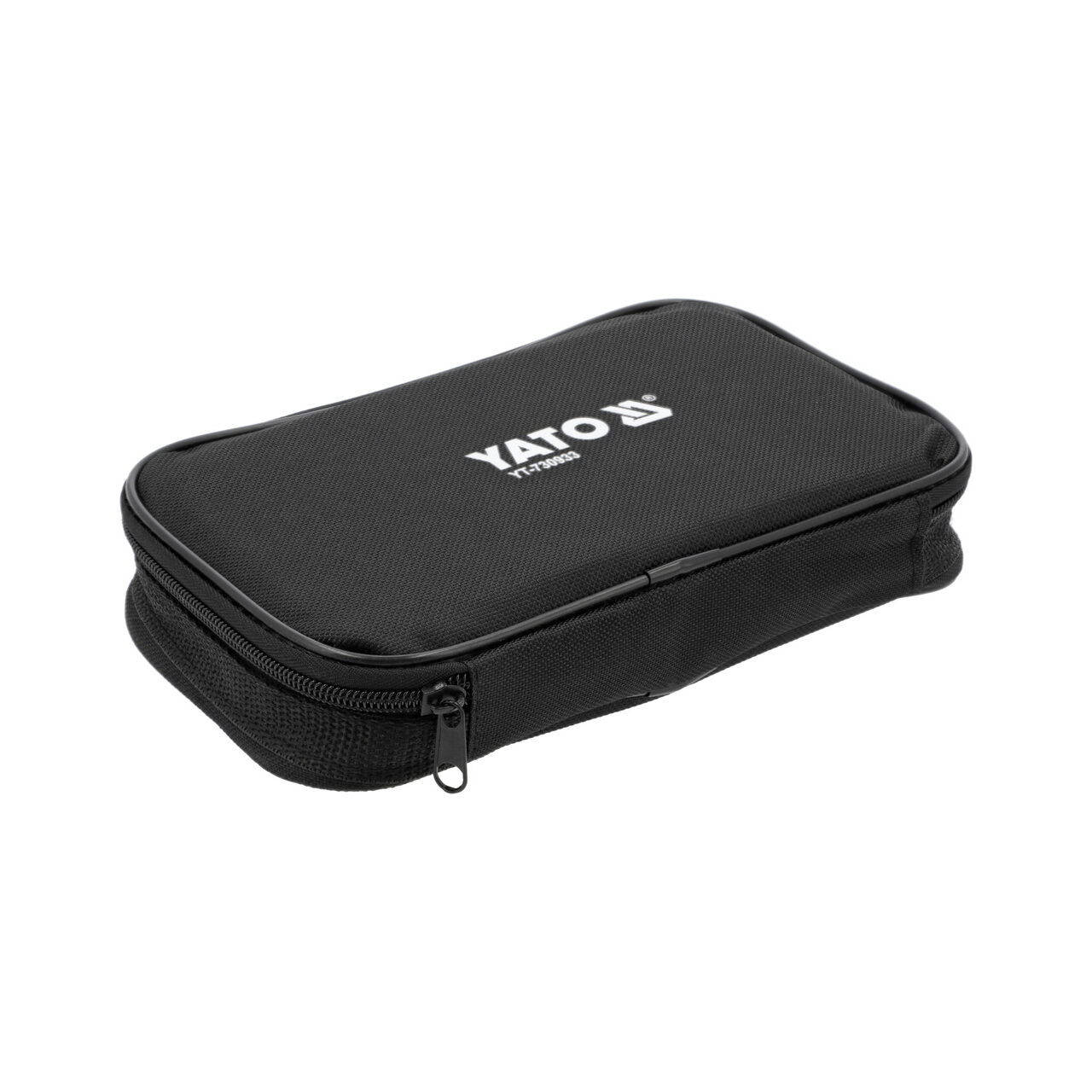

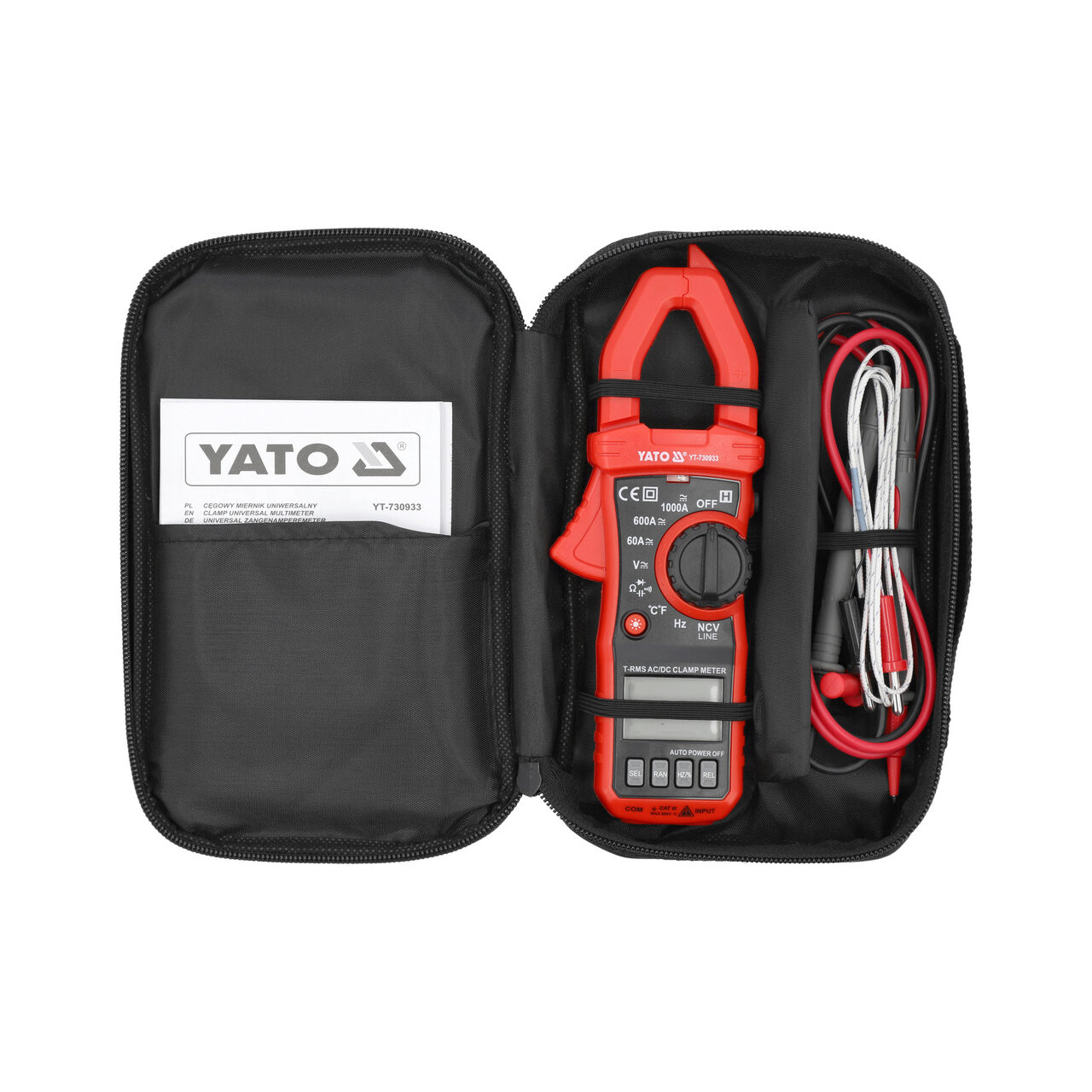

- husă inclusă
- construcție cu protecție la suprasarcină
- oprire automată a contorului după 15 minute de inactivitate
- posibilitatea de a dezactiva modul de oprire automată a dispozitivului
- indicator de baterie descărcată
- alimentare: trei baterii de 1,5 V (AAA)
Atenţie!
Măsurarea curentului cu ajutorul clemelor ampermetrice se efectuează doar pe un singur miez, un singur fir. Plasarea clemelor pe un cablu multi-fire fără izolarea unui singur fire va afișa un rezultat incorect sau un flux de curent zero.
