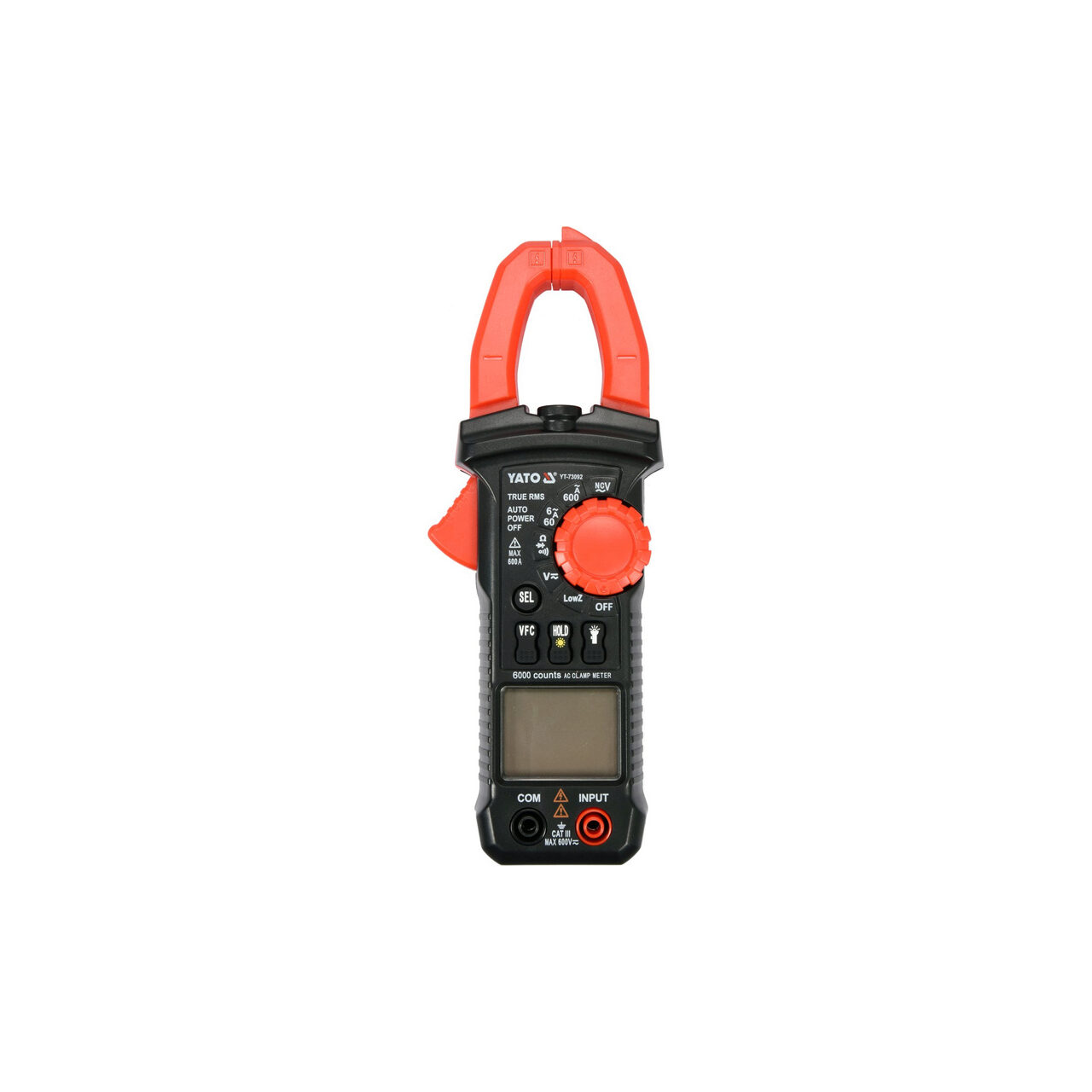

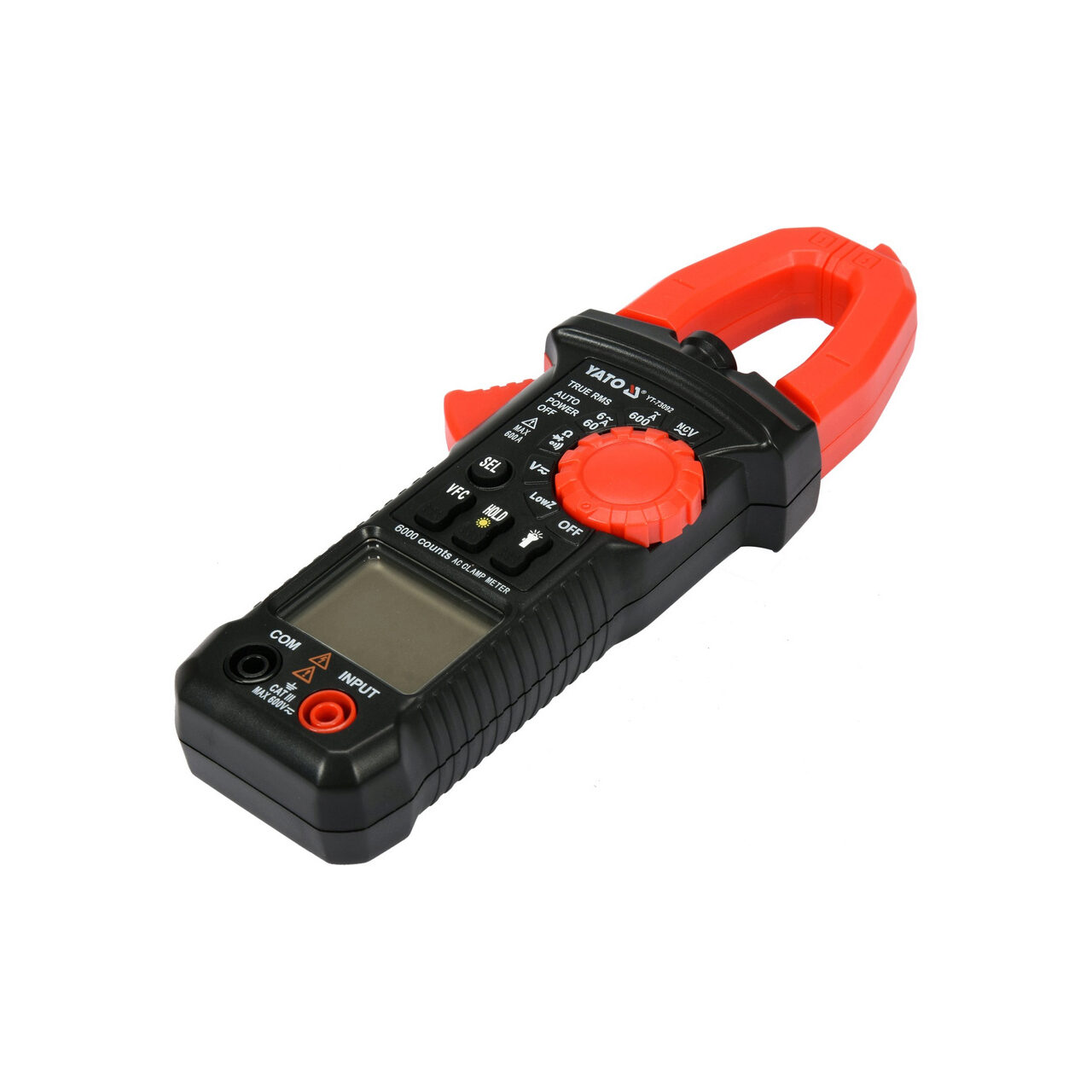

Multimetru digital cu clema Yato YT-73092

Clema ampermetrică universală YT-73092 cu interval automat pentru majoritatea citirilor vă permite să efectuați măsurători electrice de bază și avansate. Contorul este echipat cu clește de măsurare care permit măsurarea curentului alternativ într-un singur fir folosind metoda inducției. Măsurarea se efectuează fără a fi nevoie de deconectarea circuitului sau de deconectarea acestuia de la sursa de alimentare și permite măsurarea unor curenți mult mai mari decât în ​​cazul contoarelor electrice convenționale.

Măsurători de bază:

• Măsurarea tensiunii AC: AC 0-600 V, TRUE RMS + VFC + LowZ
• Măsurarea tensiunii continue: DC 0-600 V, LowZ
• Măsurarea curentului alternativ: AC 0-600 A, TRUE RMS + VFC
• măsurarea rezistenței: 0-60 MΩ
• Test diodă: I _F 1 mA, U _R 2,3 V
• Test de continuitate a circuitului: 0-120 Ω

Măsurători suplimentare:

• Măsurarea tensiunii alternative în modul de impedanță joasă: AC 0-600 V
• Măsurarea tensiunii continue în modul de impedanță joasă: 0-600 V CC
• Detectare tensiune alternativă fără contact: NCV

Precizia măsurării:

Exemplu de determinare a preciziei pentru măsurarea curentului alternativ. Calcul pentru rezultatul măsurării: 30 A

• Precizia de măsurare a aparatului de măsură YT-73092 pentru acest interval este: ±(2,5%+10), rezoluție 0,01 A
• Formula de calcul a erorii de măsurare: (rezultatul măsurării x 2,5%) + 10 x rezoluție
• calcul: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A

Rezultatul real, luând în considerare eroarea de măsurare pentru indicația de 30 A =  30 ± 0,85 A

• rezultat care ține cont de eroarea de măsurare pentru indicarea măsurării tensiunii alternative: 235 V = 235 ± 3,3 V
• rezultat care ține cont de eroarea de măsurare pentru indicarea măsurării tensiunii continue: 12 V = 12 ± 0,116 V

Un tabel cu rezoluția și precizia pentru o anumită măsurătoare poate fi găsit în manualul de utilizare.

Funcții încorporate:

• TRUE RMS - un aparat de măsură cu această funcție afișează valoarea efectivă reală a tensiunii/curentului alternativ. Spre deosebire de contoarele de mediere, dispozitivele cu valoare RMS reală arată valoarea corectă nu numai pentru o undă sinusoidală, ci și pentru unde sinusoidale distorsionate, de ex. cu armonice superioare sau unde pătrate sau triunghiulare. O funcție obligatorie oriunde în circuit apar surse de alimentare în comutație, acționări pentru motoare cu frecvență variabilă, instalații HVAC etc.
• NCV - detectarea fără contact a tensiunii alternative prin metoda inductivă. Aparatul de măsură detectează prezența tensiunii într-un fir izolat și poate indica și firul de fază.
• LowZ - Măsurarea tensiunii AC și DC în mod de impedanță joasă. Fenomenul cunoscut în mod obișnuit sub numele de tensiune fantomă poate complica diagnosticarea rețelelor electrice, de ex. în clădiri industriale. Constă în apariția unei tensiuni pe un fir neconectat în care o tensiune a fost indusă de la un fir conectat la rețeaua electrică și care trece prin același canal. Funcția LowZ reduce impedanța prizelor de măsurare ale contorului de 10 ori față de modul de măsurare standard, apoi contorul eșantionează tensiunea și trage un curent puțin mai mare, descărcând astfel sarcina acumulată în fir. Drept urmare, obținem o măsurare a tensiunii fără așa-numita tensiune fantomă.
• VFC - filtru trece-jos. Funcția este utilizată, de exemplu, la măsurarea tensiunii de ieșire a unui controler de motor electric care utilizează modificări de frecvență și tensiune pentru a controla viteza motorului (controlere VFD). Când funcția este activată, contorul filtrează interferențele de înaltă frecvență, de ex. din semnalul PWM și lasă doar frecvența joasă. Datorită acestui fapt, filtrul permite măsurarea precisă a valorii efective a tensiunii/curentului care curge către motor.
• AUTO - reglare automată a intervalului de măsurare. Când se măsoară valori necunoscute folosind un aparat de măsură cu schimbare manuală a intervalului folosind butonul, măsurătorile trebuie efectuate secvențial, de la cel mai mare interval la intervalul care oferă cel mai precis rezultat - altfel există riscul de a deteriora dispozitivul. Totuși, în cazul unui multimetru cu funcția AUTO, este suficient să efectuați o singură măsurare, iar multimetrul va găsi automat intervalul optim. În mod implicit, contorul pornește în modul AUTO.
• SEL - schimbarea modului de măsurare, de ex. de la măsurarea tensiunii AC la DC, comutând testul diodelor la testul de continuitate a circuitului sau la măsurarea rezistenței
• HOLD - menținerea valorii măsurate curent pe afișaj

Informații suplimentare:

• Afișaj LCD, rezultat maxim afișat: 5999
• iluminare de fundal a ecranului
• iluminarea câmpului de măsurare al clemei
• semnal sonor în testul de continuitate pentru rezistență sub 60 Ω
• Posibilitatea de a activa separat testele de continuitate a diodelor și a circuitelor
• Clemele se deschid până la 26 mm și permit măsurarea unui singur fir cu o distanță maximă. diametru de până la 18 mm

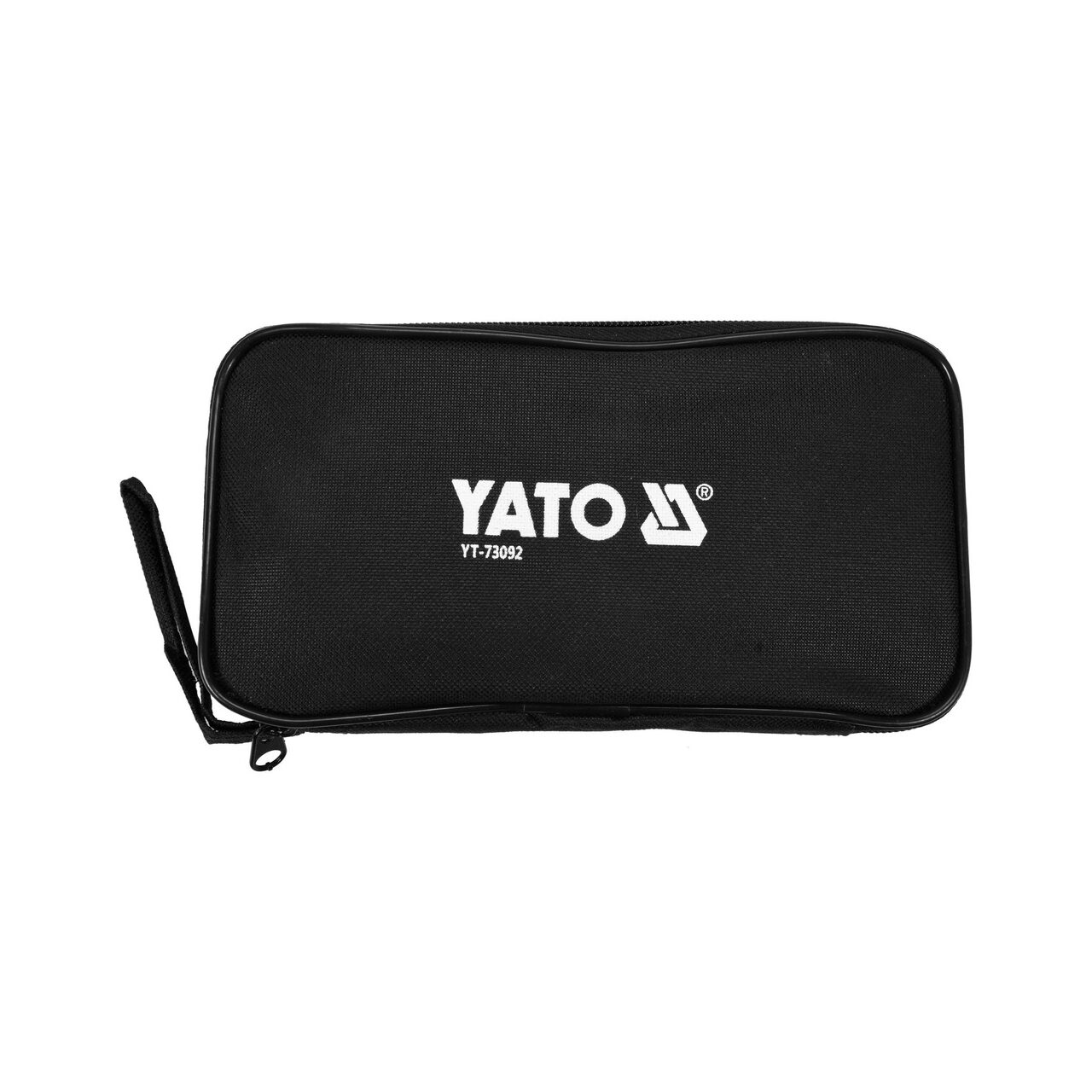

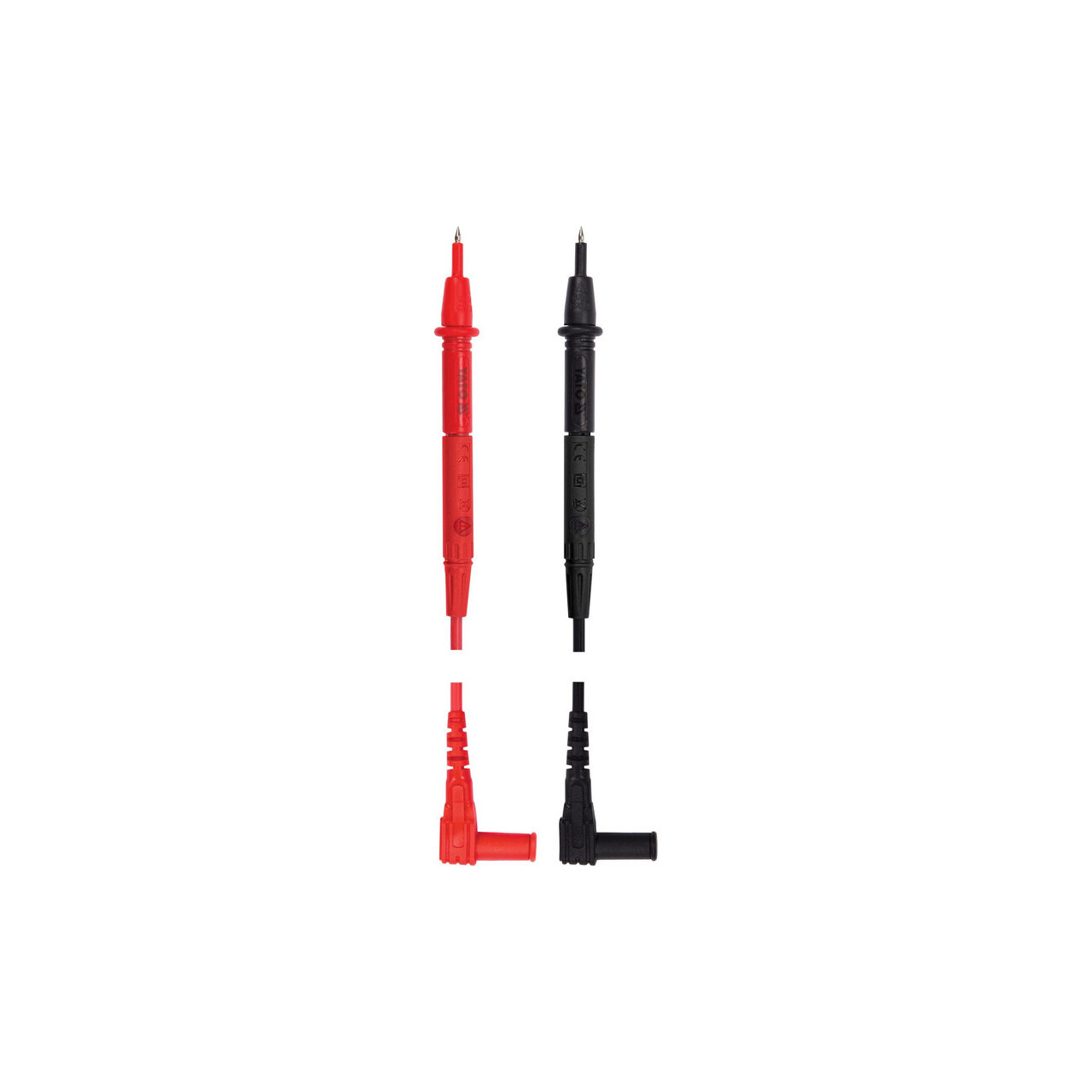

• sonde de măsurare și capac incluse
• construcție cu protecție la suprasarcină
• oprire automată a contorului după 15 minute de inactivitate
• indicator de baterie descărcată
• alimentare: două baterii de 1,5 V (AAA)

Descriere vizuală:

Atenţie!

Măsurarea curentului cu ajutorul clemelor ampermetrice se efectuează doar pe un singur miez, un singur fir. Plasarea clemelor pe un cablu multi-fire fără izolarea unui singur fire va afișa un rezultat incorect sau un flux de curent zero.
