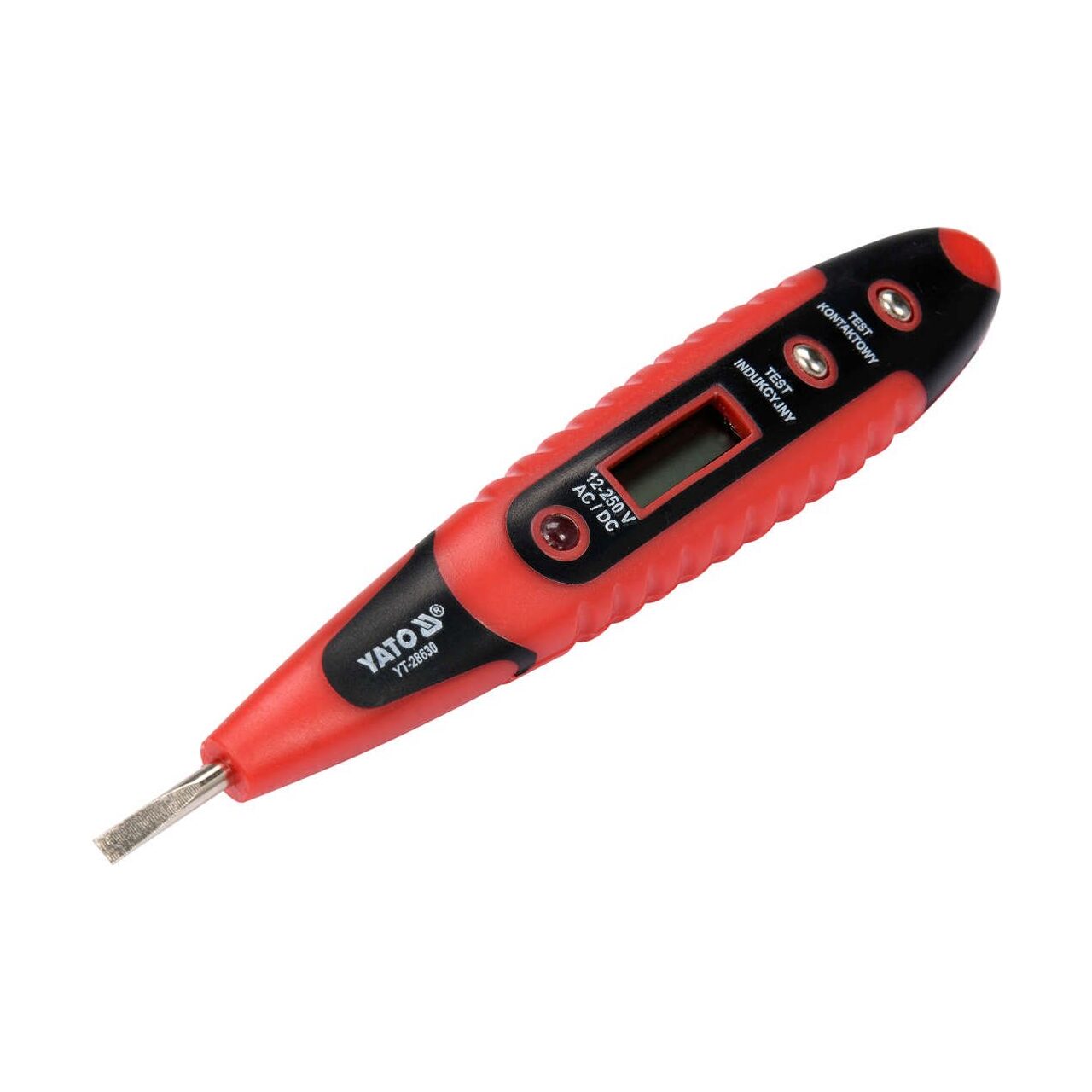

Caracteristici produsIndicatorul electric YT-28630 cu afișaj LCD vă permite să aflați prezența tensiunii AC și DC, să detectați tensiunea AC utilizând metoda de inducție și să efectuați un test de continuitate a cablului. Prezența tensiunii este indicată de indicația de pe ecranul LCD și de aprinderea LED-ului.
FUNCȚII INDICATOARE
- Detectarea tensiunii AC și DC prin metoda de contact: 12 - 250V
- Detectarea tensiunii AC prin metoda inductivă
- test de continuitate a cablului
DATE TEHNICE
- lungime totală: 145 mm
- lățimea lamei: 3,0 mm
- ecranul LCD retroiluminat afișează rezultatele măsurătorilor în următoarele intervale: 12, 36, 55, 110 și 220V
- semafor (diodă)
- sursa de alimentare: 3x1,5V; LR41
METODA DE CONTACT
Aplicați vârful la circuitul live. Valorile tensiunii vor fi afișate pe afișaj și LED-ul se va aprinde pentru a indica faptul că curentul electric curge prin element. Indicatorul va afișa cea mai mare gamă de tensiune pentru circuitul testat și toate intervalele inferioare, de exemplu, atunci când măsurați tensiunea de la o priză de uz casnic de 230V, afișajul va afișa [12, 36, 55, 110, 220], ceea ce înseamnă tensiune peste 220V. Afișajul arată intervalele corecte de tensiune pentru forma de undă AC în timp ce țineți câmpul "Test de contact". Pentru o formă de undă DC, intervalele corecte sunt afișate atunci când câmpul „Test inductiv” este ținut apăsat.
METODA DE INDUCȚIE
Metoda permite detectarea tensiunii AC într-un conductor izolat. Pentru a face acest lucru, puneți degetul pe câmpul „Test de inducție” și apropiați vârful de firul izolat. Prezența unui simbol fulger pe afișajul LCD indică prezența tensiunii. Această metodă permite, de asemenea, detectarea „fără contact” a unei rupturi într-un fir electric sub tensiune. La punctul de întrerupere, testerul va opri semnalizarea prezenței tensiunii.
VERIFICAREA CONTINUITĂȚII CABLULUI
Verificăm continuitatea cablului aplicând vârful testerului la un capăt al cablului, apoi ținând câmpul „Test de contact” și ținând celălalt capăt al cablului. Iluminarea LED-ului indică continuitatea cablului testat. Este interzisă verificarea continuității firelor sub tensiune sau în circuitul electric cu această metodă.
Parametrii- Dimensiune [mm]: 145
- Frecvență [Hz]: 50-500
- Gama de tensiune [V]: 12-220
