Caracteristici produsContorul universal YT-73080 cu un interval manual pentru fiecare măsurare vă permite să efectuați măsurători electrice de bază și avansate. Acesta este modelul de bază din oferta noastră. Protecția suplimentară împotriva deteriorării mecanice este așa-numita toc - o carcasă din cauciuc care este trasă peste carcasa dispozitivului.
MĂSURĂRI DE BAZĂ
- măsurare tensiune alternativă: AC 0-500V
- Măsurarea tensiunii DC: DC 0-500V
- Măsurarea curentului continuu: DC 0-5A
- măsurare rezistență: 0-2MΩ
- test diodă: I F 1mA, U R 3V
- test de continuitate: 0-30Ω
MĂSURĂRI SUPLIMENTARE
- Test de tranzistor hFe: 0-1000, soclu de test încorporat
- generator de semnal cu undă pătrată: 5Vpp, 50Hz
EXACTITATEA DE MĂSURARE
Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V
- Precizia măsurătorii contorului YT-73080 pentru acest interval este: ± (2% + 10), rezoluție 1V
- calculul formulei erorii de măsurare: (rezultatul măsurării x 2%) + 10 x rezoluție
- calcule: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V
Rezultat luând în considerare eroarea de măsurare pentru citirea 235V = 235 ± 14,7V *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V

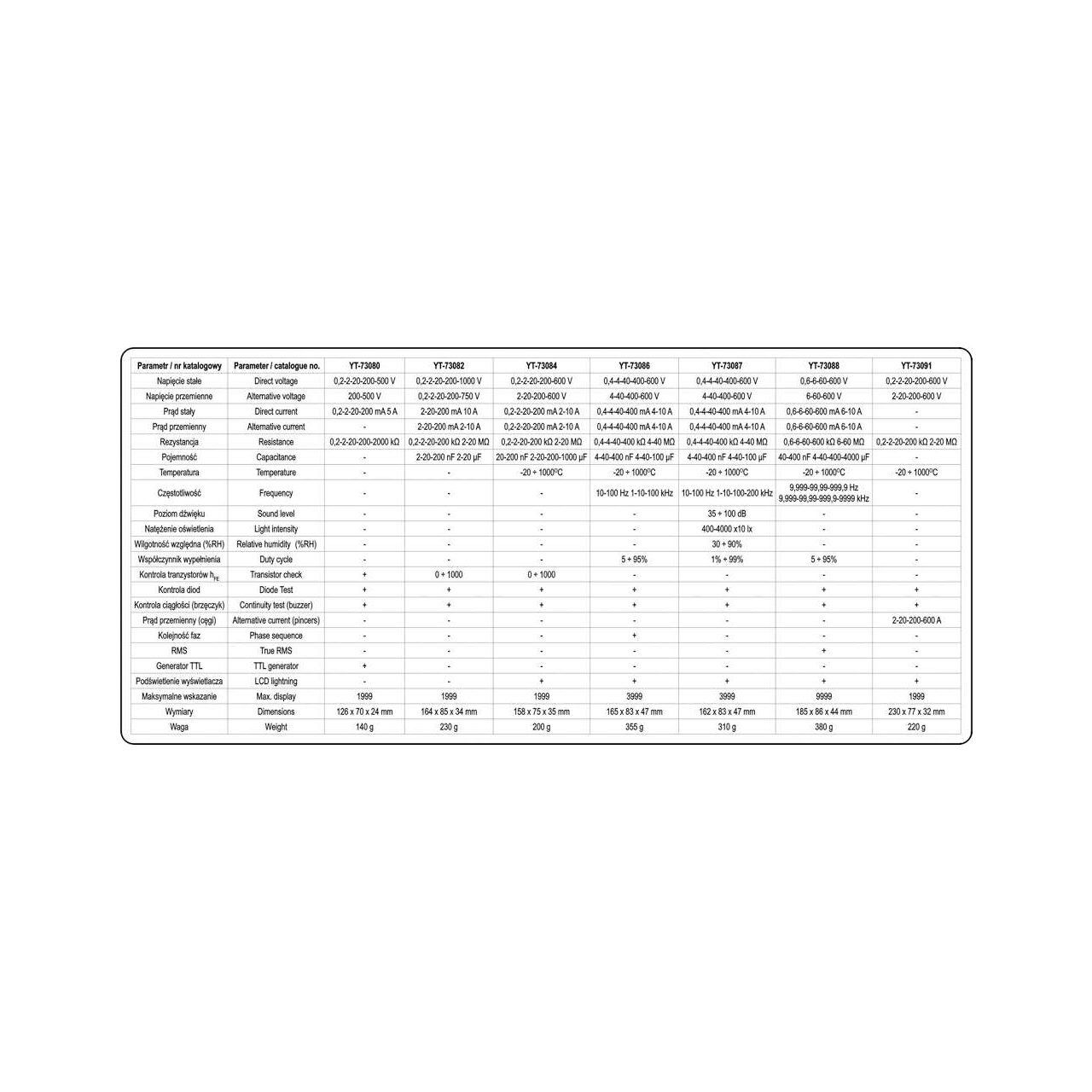

Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.
* Contorul YT-73080 nu are funcția reală de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.
FUNCȚII INCorporate
- Generator de semnal - setarea butonului pentru a genera un semnal va determina aparatul să genereze o undă pătrată cu o tensiune de vârf la vârf de 5Vpp cu o frecvență de aproximativ 50Hz. Semnalul poate fi utilizat în tehnologia audio, de exemplu în diagnosticul difuzoarelor
- DATA HOLD [H] - salvarea valorii măsurate în prezent pe afișaj
INFORMAȚII SUPLIMENTARE
- Afișaj LCD, rezultatul maxim afișat: 1999
- semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
- comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 30Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)
- sonde de măsurare incluse
- construcție cu protecție la suprasarcină
- carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
- indicator baterie descărcată
- sursa de alimentare: baterie de 9V (6F22)

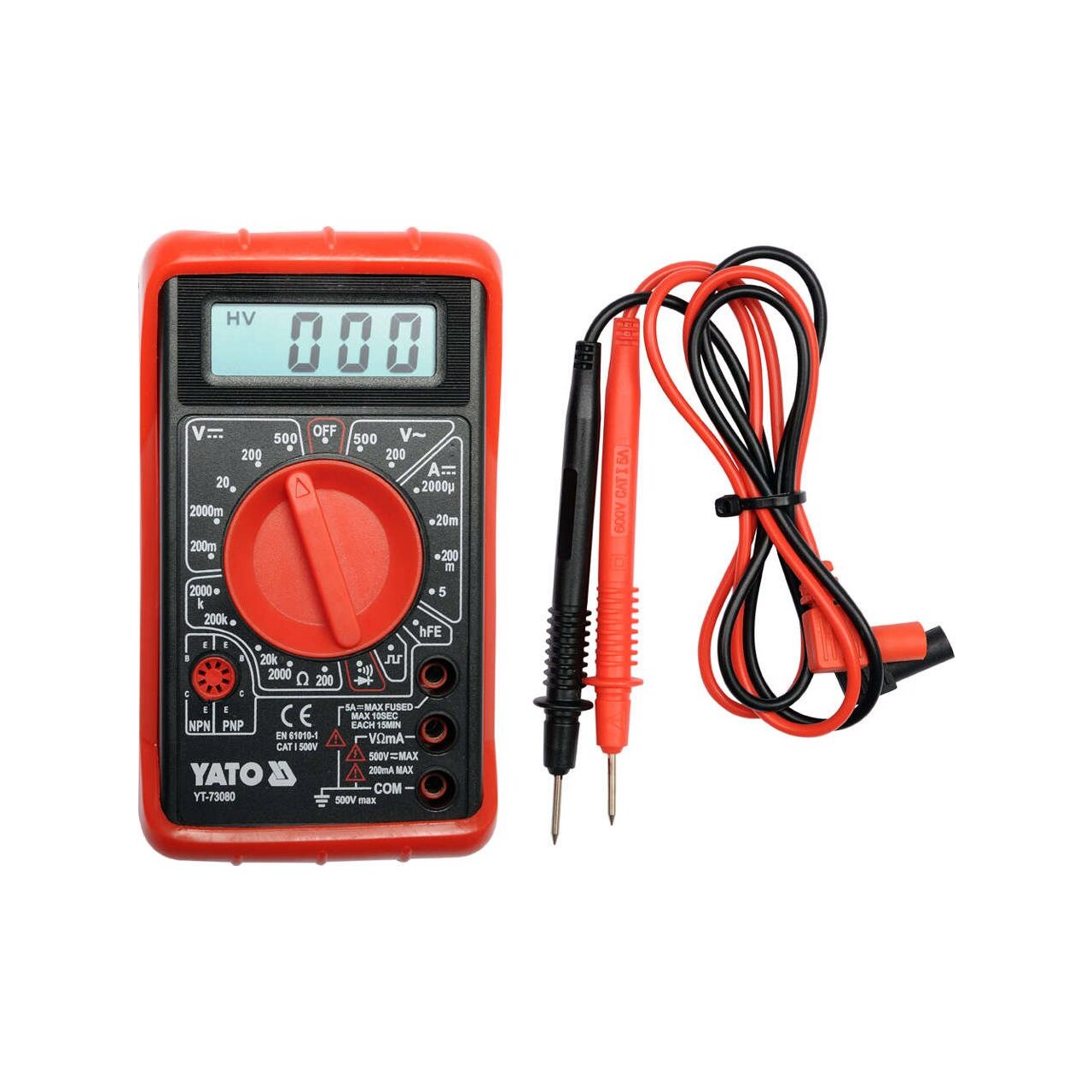

DESCRIERE VIZUALĂ
PRUDENȚĂ
Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.
Parametrii- Măsurarea tranzistorului hFe: DA
- Măsurarea tensiunii AC: 0-500V
- Măsurarea tensiunii DC: 0-500V
- Măsurarea rezistenței: 0-2MΩ
- Curent constant: 0-5A
- Test de continuitate: DA
- Test diodă: DA
