Fluctuații de tensiune electrică: cauze, efecte și soluții pentru protejarea echipamentelor la căderi, tensiune scăzută sau ridicată

Fluctuațiile de tensiune afectează instalațiile electrice și consumatorii, provocând fenomene precum becuri care pâlpâie, electrocasnice care se opresc brusc și facturi la energie inexplicabil de mari.

Acest articol explorează cauzele acestor variații, efectele asupra echipamentelor alimentate la rețea și câteva dintre soluțiile practice pentru protecție la căderile sau la tensiunea prea ridicată, de la simplele siguranțe până la stabilizatoarele de tensiune sofisticate.

Rezumat

1. Fluctuațiile de tensiune reprezintă variații ale tensiunii față de nivelul standard de 230 V din România. Aceste variații apar sub formă de supratensiuni, subtensiuni sau căderi scurte de tensiune și afectează funcționarea echipamentelor electrice.

2. Cauzele fluctuațiilor includ factori externi și interni. Furtunile, suprasolicitarea rețelei, infrastructura electrică veche sau instalațiile defecte din locuință produc variații ale tensiunii.

3. Fluctuațiile de tensiune pot deteriora electrocasnicele și echipamentele electronice, reduc durata de viață a acestora și provoacă opriri sau erori de funcționare. Protecția se realizează prin stabilizatoare de tensiune, sisteme UPS și dispozitive de protecție instalate în tabloul electric.

Cuprins

• Ce este tensiunea electrică și în ce se măsoară tensiunea electrică?

  • Tensiunea electrică standard în România: există tensiune electrică peste 250V?

• Fluctuații de tensiune: definiție și tipuri de variații

  • Tipurile principale de variații de tensiune

  • Diferența dintre supratensiune și subtensiune

• Cauzele principale ale fluctuațiilor de tensiune de la tensiunea electrică standard în România

  • Factori externi ai fluctuațiilor de tensiune electrică

  • Factori interni ai fluctuațiilor de tensiune

• Efectele fluctuațiilor de tensiune asupra echipamentelor electrice

  • Echipamente electronice de precizie

  • Efecte asupra diferitelor tipuri de echipamente

• Protecție fluctuații tensiune - soluții și echipamente de siguranță, de la siguranțe la stabilizatoare de tensiune în tabloul electric

  • Stabilizatoare de tensiune

  • Sisteme UPS cu funcția AVR

  • Tipuri de UPS și aplicații5.4 Dispozitive de protecție suplimentare

  • Dispozitive de protecție suplimentare

• Monitorizare tensiunii electrice și detectarea problemelor în instalația electrică

  • Instrumente de monitorizare

  • Semne care indică probleme cu tensiunea

  • Când să apelezi la un electrician autorizat?

• Măsuri preventive pentru reducerea riscului de fluctuații de tensiune

  • Întreținerea instalației electrice

  • Protecția la căderi bruște de tensiune

  • Măsuri practice de prevenire

Ce este tensiunea electrică și în ce se măsoară tensiunea electrică?

Tensiunea electrică reprezintă diferența de potențial electric între două puncte dintr-un circuit, fiind forța care determină deplasarea electronilor prin conductori.

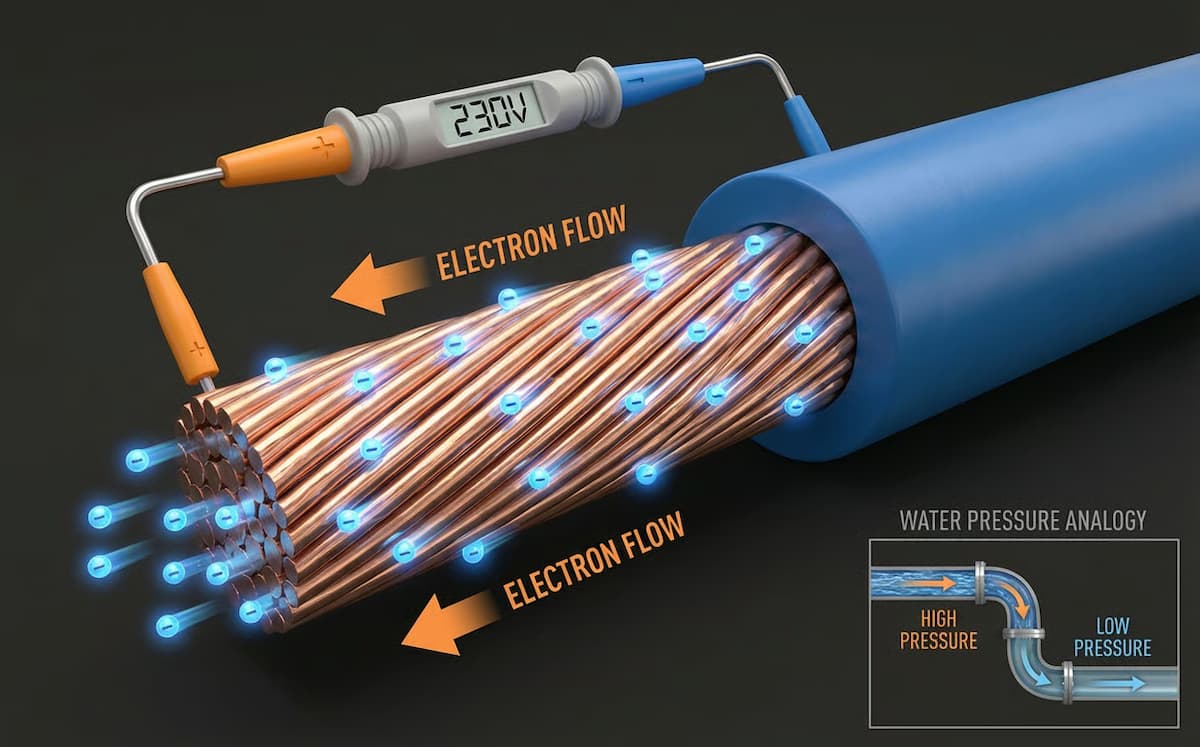

Din punct de vedere fizic și pentru o ilustrare plastică, tensiunea electrică poate fi înțeleasă ca "presiunea", dacă putem spune astfel, care ”împinge” curentul electric prin instalațiile noastre, similar modului în care presiunea apei determină curgerea acesteia prin conducte.

Unitatea de măsură pentru tensiune este voltul (V), denumit astfel în onoarea fizicianului italian Alessandro Volta. În practică, întâlnim diverse niveluri de tensiune: de la câțiva volți în baterii și dispozitive portabile, până la sute de mii de volți în liniile de transport de înaltă tensiune.

Tensiunea electrică standard în România: există tensiune electrică peste 250V?

În România, standardul pentru alimentarea consumatorilor casnici și a micilor consumatori comerciali este stabilit la 230 de volți, cu o frecvență de 50 Hz.

Această valoare nominală nu este însă absolut fixă; normele tehnice permit o toleranță de ±10%, ceea ce înseamnă că tensiunea poate varia în mod normal între 207V și peste 250V, până la 253V fără a fi considerată problematică. Aceste limite sunt stabilite pentru a asigura funcționarea corectă a majorității echipamentelor electrice și electronice disponibile pe piață, care sunt proiectate să opereze în siguranță în acest interval.

Înțelegerea acestor valori standard este esențială pentru orice proprietar de locuință sau administrator de clădire, deoarece orice abatere semnificativă sau persistentă de la acești parametri poate semnala probleme în instalația electrică sau în rețeaua de distribuție, necesitând intervenție specializată.

Fluctuații de tensiune: definiție și tipuri de variații

Fluctuațiile de tensiune reprezintă variații ale valorii tensiunii electrice față de nivelul nominal de 230V, manifestându-se ca abateri temporare sau repetate care pot afecta funcționarea normală a echipamentelor conectate la rețea. Aceste fenomene sunt inevitabile într-o anumită măsură în orice sistem de distribuție electrică, dar amplitudinea și frecvența lor determină gradul de risc pentru instalații și aparate.

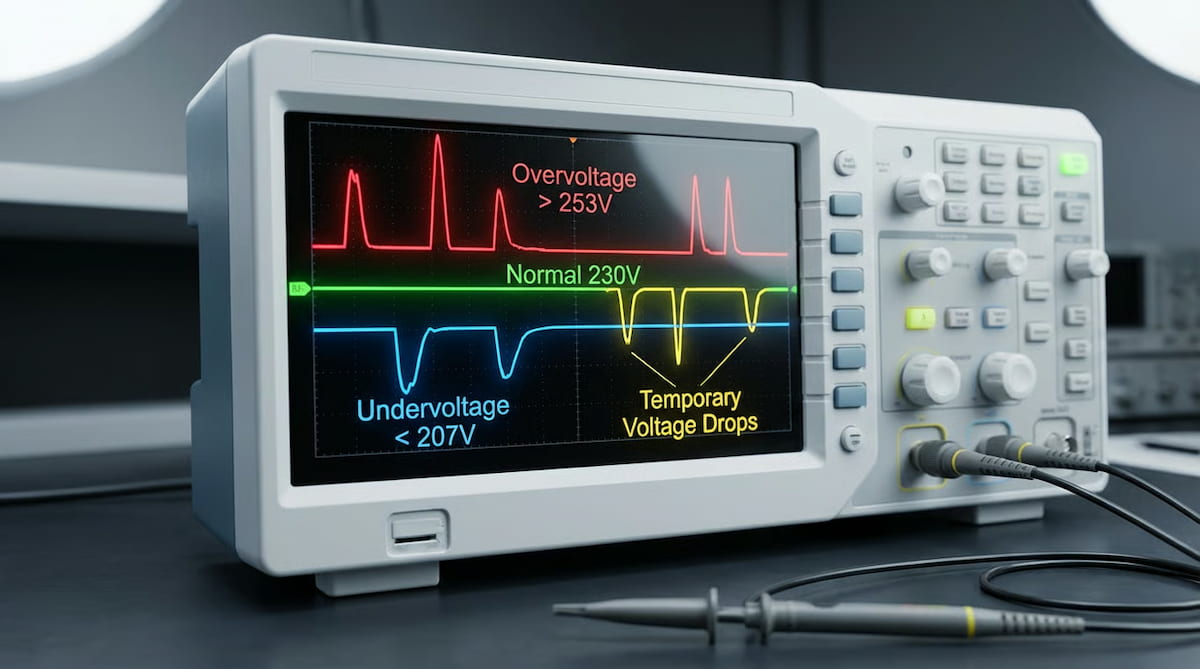

Tipurile principale de variații de tensiune

Supratensiunile

• Apar atunci când valoarea tensiunii depășește limita superioară acceptată de 253V, ajungând uneori chiar peste 250-260V sau mai mult.

• Aceste creșteri pot fi cauzate de descărcări atmosferice, defecte în rețeaua de distribuție, comutații bruște ale sarcinilor mari sau probleme la nivelul transformatoarelor de cartier.

• Componentele electronice sensibile pot suferi deteriorări imediate, în timp ce expunerea repetată la supratensiuni moderate accelerează procesul de îmbătrânire a materialelor izolante și a circuitelor integrate.

Subtensiuni (tensiune scăzută)

• Se manifestă prin scăderea valorii sub limita inferioară de 207V.

• Acest tip de variație este frecvent întâlnit în zonele cu infrastructură electrică subdimensionată sau în perioadele de consum maxim.

• Motoarele electrice se supraîncălzesc încercând să compenseze lipsa de putere, becurile emit o lumină mai slabă, iar echipamentele electronice pot funcționa instabil sau se pot opri complet.

Căderi temporare de tensiune

• Reprezintă scăderi bruște și de scurtă durată, adesea sub 180V, urmate de revenirea rapidă la valori normale.

• Deși durata lor este redusă - de obicei sub o secundă - impactul poate fi semnificativ: computerele se pot reseta, echipamentele sensibile pot înregistra erori, iar în cazuri extreme, releele de protecție pot declanșa, întrerupând complet alimentarea.

Diferența dintre supratensiune și subtensiune

Diferența fundamentală între supratensiune și subtensiune constă în natura riscului:

• supratensiunile tind să provoace daune imediate prin suprasolicitarea componentelor;

• subtensiunile cauzează deteriorări progresive prin funcționarea prelungită în condiții neoptimale.

Ambele tipuri de variații reduc eficiența energetică, cresc costurile de operare și scurtează durata de viață a echipamentelor, motiv pentru care monitorizarea și protecția împotriva acestora sunt esențiale în orice instalație electrică modernă.

Cauzele principale ale fluctuațiilor de tensiune de la tensiunea electrică standard în România

Originea variațiilor de tensiune este complexă și implică atât factori externi, legați de infrastructura de distribuție și condițiile de mediu, cât și factori interni, specifici instalației electrice a fiecărei clădiri. Înțelegerea acestor cauze permite adoptarea măsurilor preventive adecvate și identificarea rapidă a surselor de probleme.

Factori externi ai fluctuațiilor de tensiune electrică

Condiții meteorologice extreme:

• Furtunile însoțite de descărcări electrice pot genera supratensiuni instantanee de amplitudine foarte mare.

• Vânturile puternice pot provoca balansarea conductoarelor aeriene, creând contacte intermitente sau rupturi, în timp ce zăpada abundentă și gheața acumulată pe linii cresc riscul de avarii mecanice.

Suprasolicitarea rețelei în perioadele de vârf:

• Temperaturile extreme determină utilizarea simultană a aparatelor de climatizare sau a sistemelor de încălzire electrică de către mii de consumatori dintr-o zonă.

• Cererea totală de energie poate depăși capacitatea locală de distribuție, rezultând o scădere generalizată a tensiunii.

Deficiențele infrastructurii electrice:

• Transformatoarele de cartier uzate sau subdimensionate nu mai pot asigura reglarea optimă a tensiunii.

• Cablurile vechi cu izolație deteriorată prezintă rezistențe crescute care amplifică pierderile de tensiune

• Conexiunile corodate sau slăbite creează puncte de rezistență variabilă.

Consumatori industriali și comerciali pot produce variații bruște de sarcină care se propagă în rețeaua locală. De exemplu:

• pornirea unui motor industrial de mare putere;

• funcționarea utilajelor de sudură sau a cuptoarelor electrice industriale.

Integrarea surselor de energie regenerabilă:

• Parcurile fotovoltaice și turbinele eoliene produc energie în funcție de condițiile meteorologice.

• Aceste condiții pot varia rapid și imprevizibil, obligând sistemul de distribuție să compenseze instantaneu aceste variații.

Factori interni ai fluctuațiilor de tensiune

• Cablurile subdimensionate, pentru puterea consumată, pot genera căderi locale de tensiune.

• Conexiuni defecte în tabloul electric, prizele uzate sau contactele oxidate.

• Distribuția neuniformă a sarcinilor pe fazele disponibile sau utilizarea simultană a mai multor aparate de mare putere pe același circuit.

Efectele fluctuațiilor de tensiune asupra echipamentelor electrice

Efectele variațiilor de tensiune asupra echipamentelor electrice și electronice sunt diverse și pot varia de la simple disfuncționalități temporare până la defectări complete și ireversibile. Gravitatea impactului depinde de tipul echipamentului, de amplitudinea și durata fluctuației, precum și de frecvența cu care aceste evenimente se repetă.

Echipamente electronice de precizie

Echipamentele electronice de precizie (computere, laptopuri, televizoare smart, routere și sisteme audio-video) sunt extrem de vulnerabile. Sursele lor de alimentare interne sunt proiectate să funcționeze într-un interval specific de tensiune, iar depășirea acestor limite poate provoca defectarea componentelor de putere, a condensatoarelor sau a circuitelor de reglare.

O supratensiune bruscă poate arde instantaneu plăci de bază, module de memorie sau procesoare, în timp ce expunerea repetată la variații moderate accelerează degradarea componentelor semiconductoare.

Subtensiunile pot cauza comportamente eratice: blocaje ale sistemului de operare, erori în procesarea datelor, reporniri neașteptate sau pierderi de informații nesalvate.

Efecte asupra diferitelor tipuri de echipamente

Electrocasnice cu motoare și compresoare.

• În această categorie intră frigidere, aparate de aer condiționat, mașini de spălat suferă în mod special în condiții de tensiune scăzută.

• Motoarele lor necesită un curent mai mare pentru a produce aceeași putere mecanică, ducând la supraîncălzirea înfășurărilor și uzura accelerată a lagărelor.

Sisteme de încălzire și climatizare

• Aici putem include pompele de căldură și centralele termice cu control electronic combină componente mecanice cu sisteme electronice sofisticate de reglare.

• Fluctuațiile pot perturba funcționarea controlerelor și pot cauza opriri de siguranță ale sistemului.

Iluminatul LED, deși mai rezistent decât becurile incandescente, poate avea probleme în zona driverelor electronice care alimentează LED-urile și care pot fi afectate de supratensiuni, ducând la pâlpâiri, modificări ale temperaturii de culoare sau defectări complete.

Instalațiile electrice interioare pot fi afectate de expunerea repetată la supratensiuni care degradează izolația cablurilor, crește rezistența contactelor din prize și întrerupătoare și poate favoriza apariția punctelor de supraîncălzire.

Efectul cumulativ al fluctuațiilor repetate este poate cel mai insidios aspect: chiar dacă fiecare eveniment individual nu provoacă daune vizibile imediate, efectul lor combinat pe luni sau ani de zile scurtează semnificativ durata de viață a tuturor echipamentelor conectate, crește frecvența defecțiunilor și generează costuri suplimentare de întreținere și înlocuire care ar putea fi evitate prin implementarea unor soluții adecvate de protecție.

Protecție fluctuații tensiune - soluții și echipamente de siguranță, de la siguranțe la stabilizatoare de tensiune în tabloul electric

Protejarea echipamentelor electrice și electronice împotriva efectelor dăunătoare ale variațiilor de tensiune necesită o abordare sistematică, care combină dispozitive specializate cu practici corecte de instalare și utilizare. Soluțiile disponibile variază de la simple dispozitive de protecție punctuală până la sisteme complexe care asigură o alimentare stabilă pentru întreaga locuință sau clădire.

Stabilizatoare de tensiune

Stabilizatoarele de tensiune reprezintă soluția fundamentală pentru menținerea unei alimentări constante.

Aceste dispozitive monitorizează continuu tensiunea de intrare din rețea și o ajustează automat pentru a livra la ieșire o valoare stabilă, de obicei în jurul valorii de 220-230V, indiferent de fluctuațiilor din amonte.

Funcționarea lor se bazează pe principii electromecanice sau electronice:

• modelele servo-electronice utilizează un motor care ajustează poziția unui cursor pe un autotransformator, modificând astfel raportul de transformare;

• modelele electronice moderne folosesc circuite de comutație rapidă și reglare digitală pentru a corecta instantaneu orice abatere.

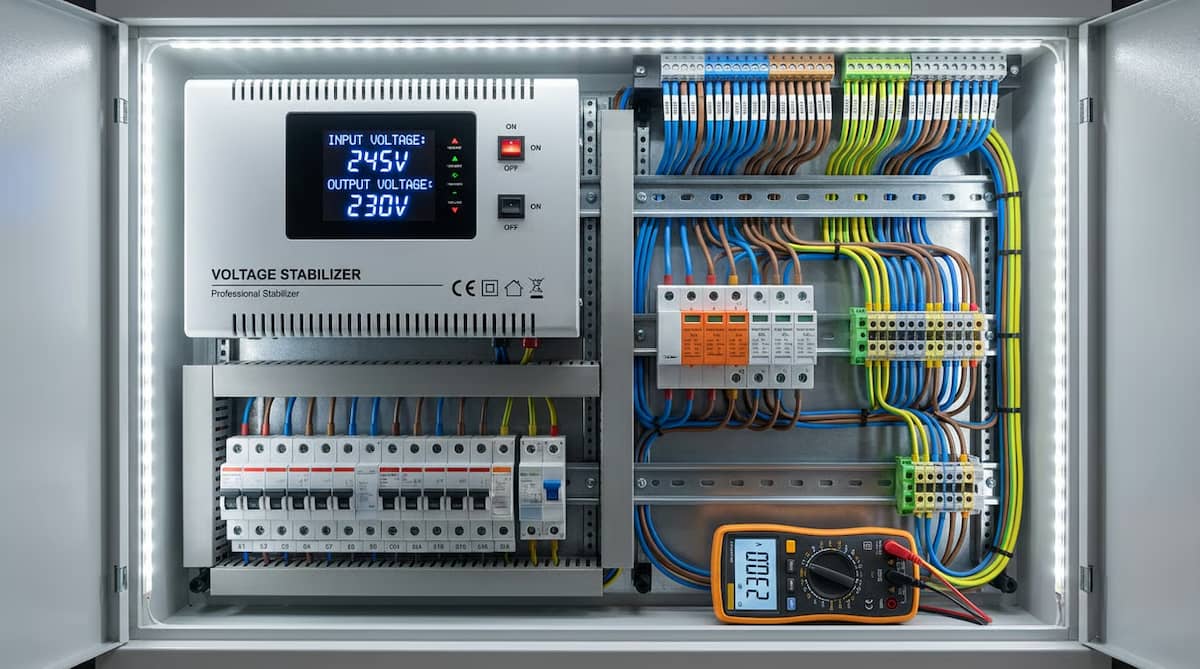

Un stabilizator de tensiune pentru tabloul electric poate fi instalat la intrarea în instalația electrică a locuinței, protejând astfel toate circuitele și echipamentele conectate.

Diversele modele de stabilizatoare de rețea sunt esențiale pentru protecția aparatelor electrice. Această soluție este ideală pentru locuințele situate în zone cu probleme cronice de stabilitate a tensiunii sau pentru protejarea echipamentelor valoroase și sensibile.

Capacitatea stabilizatorului trebuie aleasă în funcție de puterea totală consumată: pentru o locuință medie, un model de 5-10 kVA este de obicei suficient, în timp ce pentru aplicații industriale sau comerciale pot fi necesare capacități mult mai mari.

Sisteme UPS cu funcția AVR

Sistemele UPS (Uninterruptible Power Supply) oferă un nivel superior de protecție, combinând funcția de stabilizare a tensiunii cu capacitatea de a furniza energie din baterii în cazul întreruperilor complete ale alimentării.

Modelele UPS moderne dispun de funcția AVR (Automatic Voltage Regulation), care corectează automat variațiile de tensiune fără a comuta pe baterie, prelungind astfel durata de viață a acumulatorilor. Această caracteristică este esențială pentru echipamentele critice: servere, stații de lucru, sisteme de supraveghere video, centrale telefonice sau echipamente medicale care nu pot tolera nici măcar întreruperi de fracțiuni de secundă.

Tipuri de UPS și aplicații

• UPS offline (standby) sunt modele economice și potrivite pentru protecția de bază a computerelor personale.

• UPS-urile line-interactive oferă un raport optim între cost și performanță pentru majoritatea aplicațiilor de birou și rezidențiale.

• UPS-ul online (double-conversion) asigură cea mai pură și mai stabilă formă de undă, ideale pentru echipamente extrem de sensibile sau pentru medii cu alimentare foarte instabilă.

Dispozitive de protecție suplimentare

Descărcătoarele de supratensiune (SPD - Surge Protection Devices) sunt componente esențiale ale oricărui sistem de protecție complet.

Pe lângă acestea, întrerupătoarele automate diferențiale sunt dispozitive de protecție esențiale pentru siguranța instalațiilor electrice împotriva supratensiunilor și fluctuațiilor.

• Acestea se instalează în tabloul electric și au rolul de a devia către pământ vârfurile de tensiune generate de descărcări atmosferice sau de comutații în rețea, înainte ca acestea să ajungă la echipamentele conectate.

• Un sistem de protecție în cascadă, cu descărcătoare de tip 1 la intrarea în clădire, de tip 2 în tabloul principal și de tip 3 la prizele echipamentelor sensibile, oferă o protecție optimă împotriva supratensiunilor tranzitorii.

Filtrele de rețea și prelungitoarele cu protecție împotriva supratensiunilor sunt soluții punctuale, ideale pentru protejarea echipamentelor individuale precum computere, televizoare sau sisteme audio. Aceste dispozitive combină prize multiple cu circuite de protecție care absorb vârfurile de tensiune și filtrează zgomotele electromagnetice de înaltă frecvență, îmbunătățind calitatea alimentării și reducând interferențele care pot afecta performanța echipamentelor electronice sensibile.

Pentru centralele termice și pompele de căldură, care sunt deosebit de sensibile la variațiile de tensiune, instalarea unui stabilizator dedicat este o investiție înțeleaptă. Aceste echipamente combină componente mecanice cu sisteme electronice de control sofisticate, iar o alimentare stabilă asigură funcționarea eficientă, reduce riscul de defecțiuni și previne opririle neașteptate în perioadele critice de iarnă.

Alegerea soluției optime de protecție depinde de mai mulți factori: stabilitatea alimentării din zona respectivă, valoarea și sensibilitatea echipamentelor de protejat, bugetul disponibil și cerințele specifice de continuitate a alimentării. În multe cazuri, o combinație de măsuri (stabilizator general pentru întreaga locuință, UPS pentru echipamentele critice și filtre de rețea pentru dispozitivele sensibile) oferă cel mai bun raport între cost și nivel de protecție.

Monitorizare tensiunii electrice și detectarea problemelor în instalația electrică

Monitorizarea activă a tensiunii electrice și identificarea timpurie a anomaliilor sunt esențiale pentru prevenirea avariilor costisitoare și pentru menținerea unui mediu electric sigur. Detectarea problemelor în fază incipientă permite intervenții corective înainte ca acestea să provoace daune semnificative echipamentelor sau să pună în pericol siguranța persoanelor.

Instrumente de monitorizare

Multimetru digital:

• Permite măsurarea precisă a valorii tensiunii la prize, în tabloul electric sau la bornele echipamentelor.

• Măsurătorile ar trebui efectuate în diferite momente ale zilei pentru a identifica eventualele variații legate de perioadele de consum maxim.

Monitoare de tensiune digitale:

• Oferă supravegherea continuă a parametrilor electrici, afișând în timp real tensiunea, frecvența și puterea consumată.

• Modelele avansate pot înregistra valorile minime și maxime și pot genera alarme când tensiunea depășește limitele setate.

Semne care indică probleme cu tensiunea

• Becuri care pâlpâie sau își modifică intensitatea luminoasă fără motiv aparent.

• Aparate electrocasnice care pornesc cu dificultate sau se opresc brusc în timpul funcționării.

• Zgomote neobișnuite ,bâzâit, trosnituri provenind de la echipamente sau din tabloul electric.

• Prize sau întrerupătoare care se încălzesc excesiv.

• Defectarea repetată a becurilor, a siguranțelor sau a echipamentelor electronice.

Când să apelezi la un electrician autorizat?

1. Când se observă fluctuații frecvente sau severe.

2. Când echipamentele suferă defecțiuni repetate fără cauză aparentă.

3. Când există semne vizibile de deteriorare a componentelor electrice (urme de ardere, mirosuri specifice, decolorări).

4. Când măsurătorile indică valori în afara intervalului normal de 207-253V.

În cazul în care problemele par să provină din rețeaua de distribuție publică și nu din instalația interioară, este important să contactați furnizorul de energie electrică. Acesta are obligația de a asigura parametrii de calitate ai energiei livrate și poate interveni pentru remedierea defecțiunilor din rețeaua sa de distribuție.

Măsuri preventive pentru reducerea riscului de fluctuații de tensiune

Prevenirea este întotdeauna mai eficientă și mai economică decât remedierea consecințelor. Implementarea unor măsuri preventive adecvate poate reduce semnificativ riscul de expunere la fluctuații periculoase și poate proteja investițiile în echipamente electrice și electronice.

Întreținerea instalației electrice

1. Verifică periodic starea cablurilor, asigurându-vă că nu prezintă semne de uzură, fisuri în izolație sau puncte de supraîncălzire

2. Controlează conexiunile din tabloul electric, din cutiile de derivație și la bornele prizelor - conexiunile slabe cresc rezistența electrică și pot genera căderi locale de tensiune

3. Înlocuiește prompt prizele și întrerupătoarele uzate, cu contacte oxidate sau slăbite

4. Asigură-te că instalația este dimensionată corect pentru puterea consumată

Pentru a te asigura de o execuție corectă, consultă un ghid util pentru realizarea corectă a unei instalații electrice interioare și de asemenea, este important să cunoști culorile cablurilor electrice pentru fază și nul, dar și regulile de siguranță aferente.

Protecția la căderi bruște de tensiune

Protecția la căderi bruște de tensiune este asigurată optim de sistemele UPS, care comută instantaneu pe alimentarea din baterie atunci când detectează o scădere sub pragul minim sau o întrerupere completă.

Această comutare se realizează în mai puțin de 10 milisecunde în cazul modelelor line-interactive și este practic instantanee (zero timp de transfer) în cazul modelelor online, asigurând continuitatea alimentării fără nicio întrerupere perceptibilă pentru echipamentele conectate.

Măsuri practice de prevenire

• Distribuția echilibrată a sarcinilor pe fazele disponibile sau pe circuitele diferite pentru a preveni supraîncărcarea unor ramuri ale instalației.

• Instalarea de echipamente de protecție stabilizatoare de tensiune, UPS-uri și descărcătoare de supratensiune.

• Comunicarea cu furnizorul de energie raportarea incidentelor repetate pentru identificarea și remedierea problemelor la nivelul rețelei de distribuție.

• Educarea utilizatorilor privind practicile corecte de utilizare a echipamentelor electrice și evitarea supraîncărcării prizelor.

Prin combinarea acestor măsuri preventive cu soluțiile de protecție adecvate, poți crea un mediu electric stabil și sigur, care protejează investițiile în echipamente, reduce costurile de operare și întreținere și elimină riscurile asociate cu fluctuațiile de tensiune.

Beneficiile pe termen lung, traduse în echipamente care funcționează la parametri optimi, durată de viață prelungită, consum energetic eficient și siguranță sporită, justifică cu prisosință efortul și investiția inițială în implementarea acestor măsuri.

Începe prin a evalua instalația electrică a locuinței tale și identifică eventualele probleme. Verifică starea cablurilor, a prizelor și a întrerupătoarelor, și asigură-te că instalația este dimensionată corect pentru consumul actual. Apoi, ia în considerare instalarea unui stabilizator de tensiune sau a unui sistem UPS pentru a proteja echipamentele sensibile.

Nu uita să monitorizezi periodic tensiunea și să raportezi orice anomalie furnizorului de energie.
