Suprasarcina electrică reprezintă o problemă frecventă, dar adesea subestimată, în instalațiile electrice.

De la locuințe până la spații industriale, înțelegerea cauzelor și a riscurilor asociate este esențială pentru a preveni daune costisitoare și pericole potențiale.

Acest articol oferă o perspectivă completă asupra suprasarcinii electrice, de la mecanismele de producere până la soluțiile de protecție și măsurile preventive.

Vei descoperi cum să identifici semnele de avertizare, cum să alegi dispozitivele de protecție adecvate și cum să adopți practici sigure pentru a-ți proteja instalația electrică și echipamentele.

Rezumat

1. Suprasarcina electrică apare când un circuit transportă mai mult curent decât capacitatea pentru care a fost proiectat. Cauzele frecvente includ folosirea simultană a mai multor aparate cu consum mare, variațiile de tensiune din rețea sau descărcările atmosferice.

2. Suprasarcina produce riscuri majore pentru instalația electrică. Încălzirea cablurilor, deteriorarea prizelor și defectarea echipamentelor pot duce chiar la incendii.

3. Protecția instalației electrice se realizează prin dispozitive dedicate. Întreruptoarele automate, siguranțele fuzibile și întreruptoarele diferențiale întrerup alimentarea când curentul depășește valorile sigure.

4. Sistemele UPS oferă protecție suplimentară pentru echipamente sensibile. Acestea monitorizează consumul, limitează sarcina și stabilizează alimentarea electrică.

5. Prevenirea suprasarcinii depinde de utilizarea corectă a instalației electrice. Distribuirea consumatorilor pe circuite diferite, evitarea folosirii simultane a aparatelor mari și verificările periodice realizate de un electrician reduc riscul problemelor electrice.

Cuprins

• Ce este suprasarcina electrică și cum se produce?

  • Cauzele principale ale suprasarcinii electrice

• Riscurile și consecințele suprasarcinii în instalațiile electrice

• Protecția instalației electrice: soluții împotriva suprasarcinii

  • Dispozitive de protecție automate

  • Cum funcționează întreruptoarele automate?

  • Dimensionarea corectă a întreruptoarelor

  • Rolul UPS-ului în gestionarea sarcinii

• Descărcător supratensiune și protecție la supratensiune: diferențe esențiale

  • Cum funcționează descărcătoarele de supratensiune (SPD)?

• Prevenirea suprasarcinii: recomandări practice pentru siguranță

Ce este suprasarcina electrică și cum se produce?

Suprasarcina electrică descrie situația în care un circuit electric este solicitat să transporte mai multă energie decât capacitatea sa nominală, generând probleme care pot pune în pericol atât echipamentele, cât și siguranța locuinței.

Instalațiile electrice din locuințele noastre sunt proiectate să funcționeze în parametri specifici de putere și curent, iar depășirea acestor parametri creează fenomenul de suprasarcina.

Cauzele principale ale suprasarcinii electrice

• Surse externe, de exemplu variațiile de tensiune din rețeaua de distribuție a energiei electrice, când companiile furnizoare livrează ocazional tensiuni mai mari decât cele standard.

• Descărcări atmosferice, în timpul furtunilor cu descărcări electrice care, prin ionizarea rapidă a aerului, pot induce energie suplimentară în conductoarele de distribuție.

• Conectarea simultană sau utilizarea mai multor aparate cu consum mare de energie pe același circuit, cum ar fi, de exemplu, aparate de aer condiționat, mașini de spălat, boilere și cuptoare electrice.

• Curenți de pornire în cazul în care se execută comutarea rapidă a echipamentelor cu motoare electrice care generează vârfuri de curent de câteva ori mai mari decât curentul nominal

Din punct de vedere tehnic, o suprasarcina de la rețeaua de distribuție sau de la un generator durează doar câteva microsecunde, dar poate atinge valori impresionante, uneori până la 6000 V și 3000 A.

Aceste valori extreme, chiar pentru intervale scurte de timp, sunt suficiente pentru a deteriora componentele electronice sensibile și pentru a accelera degradarea izolației cablurilor electrice.

Riscurile și consecințele suprasarcinii în instalațiile electrice

Consecințele suprasarcinii electrice se manifestă pe multiple planuri, de la efecte imediate până la deteriorări progresive care compromit siguranța pe termen lung. Înțelegerea acestor riscuri este esențială pentru a aprecia importanța măsurilor de protecție.

• Risc de incendiu. Încălzirea excesivă a cablurilor duce la degradarea progresivă a izolației, care se poate topi sau carboniza, expunând conductoarele și creând condiții pentru scurtcircuite.

• Deteriorarea echipamentelor. Fluctuațiile de tensiune perturbă funcționarea aparatelor cu componente electronice sensibile - televizoare, computere, sisteme audio și electrocasnice moderne.

• Deteriorarea prizelor. Contactele metalice se încălzesc excesiv, ducând la oxidare și creșterea rezistenței electrice, generând un cerc vicios de supraîncălzire.

• Semnale de avertizare. Se produce decolorarea prizelor, mirosul de plastic ars și urme de carbonizare pe perete în jurul prizei

Cel mai grav risc asociat cu suprasarcina este reprezentat de posibilitatea declanșării unui incendiu. Materialele izolante își pierd proprietățile la temperaturi ridicate, devenind fragile și permeabile, transformând o problemă electrică într-o situație de urgență majoră.

Protecția instalației electrice: soluții împotriva suprasarcinii

Suprasarcina electrică poate fi contracarată prin instalarea unor dispozitive de protecție în cadrul tabloului instalației electrice.

Dispozitive de protecție automate

Protejarea instalației electrice împotriva suprasarcinii necesită o abordare pe mai multe niveluri, combinând dispozitive de protecție automate, adesea găzduite în tablouri electrice din plastic, cu practici corecte de utilizare.

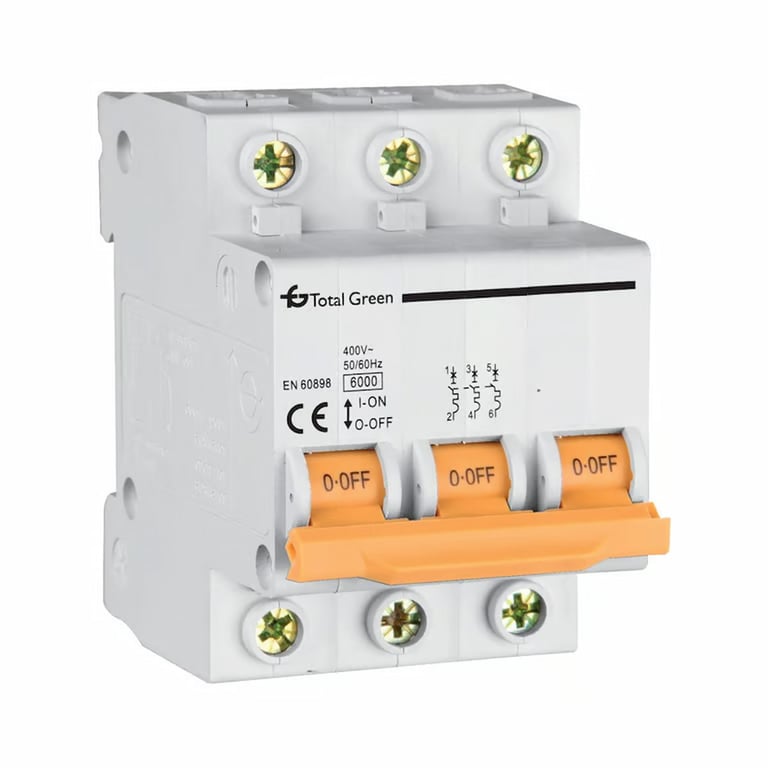

Elementul central al acestei strategii îl reprezintă întreruptorul automat, cunoscut și sub denumirea de disjunctor sau siguranța automată, alături de siguranțe fuzibile, care sunt încă folosite în instalații mai vechi și care oferă o protecție complementară.

Cum funcționează întreruptoarele automate?

Modul de funcționare al unei siguranțe automate poate fi descris astfel:

1. Detectarea curentului excesiv prin elementul bimetalic care răspunde la încălzirea produsă de un curent susținut.

2. Reacția instantanee prin electromagnet la curenți foarte mari, specifici scurtcircuitelor.

3. Deformarea elementului bimetalic din cauza căldurii când curentul depășește valoarea nominală.

4. Declanșarea mecanismului de deschidere a contactelor pentru protejarea cablurilor.

Dimensionarea corectă a întreruptoarelor

Siguranțele trebuie astfel alese încât să se potrivească utilizării rețelei electrice pe care o deservesc.

• Pentru circuite de prize generale: întreruptoare de 16A pentru utilizare standard.

• Pentru consumatori mari alege întreruptoare de 20A sau 32A pentru cuptoare electrice și boilere.

Riscul de subdimensionare al siguranțelor poate însemna declanșări frecvente și nejustificate, iar riscul de supradimensionare al siguranțelor înseamnă ineficiență în protecție, permițând curenți prea mari.

Pe lângă întrerupătoarele automate clasice, instalațiile moderne beneficiază de întrerupătoare automate diferențiale, cunoscute sub acronimul RCD (Residual Current Device). Un RCD monitorizează permanent echilibrul între curentul care intră în circuit prin conductorul de fază și cel care iese prin conductorul neutru, întrerupând alimentarea în câteva milisecunde la detectarea oricărei scurgeri.

Rolul UPS-ului în gestionarea sarcinii

O soluție complementară pentru protecția echipamentelor sensibile o reprezintă sistemele UPS (Uninterruptible Power Supply). Deși sunt cunoscute în principal pentru capacitatea de a furniza energie în timpul întreruperilor de curent, sistemele UPS moderne oferă și funcții avansate de protecție împotriva suprasarcinii.

Funcția de protectie la suprasarcina a UPS-urilor

• Monitorizare continuă: Urmărirea permanentă a puterii consumate de echipamentele conectate.

• Limitarea puterii: Restricționarea energiei livrate pentru prevenirea suprasolicitării.

• Oprire controlată: Întreruperea alimentării când puterea cerută depășește capacitatea.

• Sistem de alarmă: Avertizarea utilizatorului în caz de depășire a capacității.

Dimensionarea corectă a UPS-ului

1. Calcularea puterii totale a echipamentelor care vor fi conectate.

2. Verificarea atât a parametrilor VA (volt-amperi) cât și W (wați).

3. Alegerea unui UPS cu capacitate cu 20-30% mai mare decât puterea nominală totală.

4. Exemplu practic: computer cu monitor necesită minimum 600-800 VA pentru funcționare optimă.

Avantajele utilizării unui UPS

• Protecție suplimentară prin filtrarea perturbațiilor din rețea și stabilizarea tensiunii.

• Continuitate operațională prin menținerea funcționării în condiții de stres electric.

• Izolarea echipamentelor prin protecția împotriva variațiilor bruște de tensiune.

• Siguranța datelor prin prevenirea pierderilor de informații pentru aplicații critice.

Descărcător supratensiune și protecție la supratensiune: diferențe esențiale

Deși termenii sunt adesea folosiți interschimbabil, există diferențe importante între conceptele de suprasarcina și supratensiune, fiecare necesitând abordări specifice de protecție. Înțelegerea acestor distincții este fundamentală pentru implementarea unui sistem complet de protecție electrică.

Cum funcționează descărcătoarele de supratensiune (SPD)?

1. Monitorizarea continuă a tensiunii din circuit.

2. Menținerea unei rezistențe foarte mari la tensiuni normale.

3. Scăderea bruscă a rezistenței când apare o supratensiune.

4. Devierea excesului de energie către conductorul de protectie (împământare).

Diferența dintre suprasarcina și scurtcircuit constă în faptul că suprasarcina reprezintă un consum excesiv progresiv, în care curentul depășește valoarea nominală dar circuitul rămâne funcțional, doar suprasolicitat.

Scurtcircuitul, în schimb, este un contact direct neintenționat între conductorul de fază și cel neutru sau între fază și împământare, generând un curent extrem de mare într-un interval foarte scurt.

Pentru o protectie completă, instalația electrică necesită atât dispozitive împotriva suprasarcinii (întreruptoare automate dimensionate corect), cât și protectie împotriva supratensiunii (descărcătoare SPD). Aceste sisteme se completează reciproc, adresând riscuri diferite care pot afecta instalația și echipamentele conectate.

Prevenirea suprasarcinii: recomandări practice pentru siguranță

Prevenirea suprasarcinii electrice începe cu înțelegerea capacității instalației și cu adoptarea unor practici responsabile de utilizare a energiei electrice.

Recomandări pentru utilizarea sigură a rețelei electrice:

1. Evită conectarea simultană a mai multor consumatori mari pe același circuit.

2. Verifică ce alte echipamente funcționează înainte de a porni un aparat cu consum ridicat.

3. Oprește temporar consumatorii mai puțin importanți când este necesar.

4. Nu folosi prelungitoarele pentru aparate cu consum mare.

5. Evită conectarea în lanț a multiprizelor.

6. Deconectează echipamentele valoroase în timpul furtunilor.

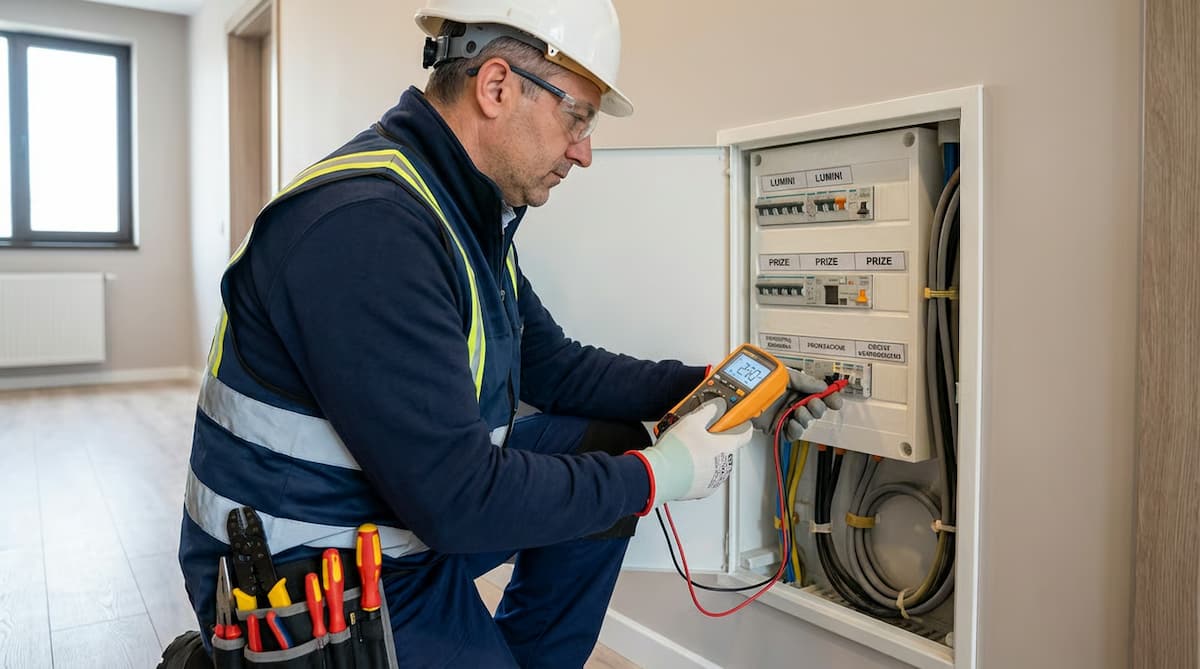

În anumite cazuri este necesară intervenția unui electrician autorizat:

• La verificări periodice pentru evaluarea capacității circuitelor și identificarea conexiunilor deteriorate

• În caz de semnale de alarmă cum ar fi: declanșări frecvente ale întreruptoarelor, prize care se încălzesc, lumini care pâlpâie

• La detectarea unor mirosuri neobișnuite în zona tabloului electric

• Pentru distribuirea inteligentă a sarcinii electrice în rețea sau optimizarea repartizării consumatorilor pe circuite diferite.

Distribuirea inteligentă a consumatorilor pe diferite circuite reprezintă o strategie eficientă de prevenire a suprasarcinii. Dacă aveți posibilitatea, conectați aparatele mari la prize deservite de circuite diferite.

De exemplu, nu conecta mașina de spălat și uscătorul de rufe la prize din același circuit, chiar dacă sunt în aceeași încăpere. Consultă schema electrică a locuinței sau solicită ajutorul unui electrician pentru a identifica circuitele disponibile și pentru a optimiza distribuția sarcinilor.

Prevenirea suprasarcinii electrice nu este doar o chestiune de protectie a echipamentelor, ci și o componentă esențială a siguranței locuinței și a familiei. Prin înțelegerea riscurilor, adoptarea măsurilor de protectie adecvate și respectarea recomandărilor practice, poți reduce semnificativ probabilitatea incidentelor electrice și poți asigura un mediu sigur și confortabil.

Nu neglija importanța verificărilor periodice efectuate de un electrician autorizat și nu ezita să investești în dispozitive de protectie de calitate. O instalație electrică sigură este o investiție în liniștea și siguranța ta.
