În contextul siguranței instalațiilor electrice moderne, protecția eficientă împotriva riscurilor de electrocutare, scurtcircuit și suprasarcină este o prioritate absolută, atât în locuințe, cât și în spațiile comerciale sau industriale. Odată cu creșterea gradului de automatizare și diversificarea echipamentelor electrice, apar tot mai des cerințe tehnice stricte pentru protejarea fiecărui circuit în parte. RCBO-ul (Residual Current Breaker with Overcurrent protection) răspunde acestor cerințe prin combinarea protecției diferențiale cu cea la supracurent într-un singur dispozitiv compact și eficient.

În acest articol vei descoperi ce este un RCBO, cum funcționează, ce avantaje oferă față de soluțiile clasice, cum să alegi modelul potrivit pentru instalația ta și care sunt recomandările de instalare și testare pentru o siguranță sporită.

Rezumat

1. RCBO combină într-un singur dispozitiv protecția diferențială (împotriva curenților de scurgere) cu protecția la suprasarcină și scurtcircuit, economisind spațiu în tabloul electric.

2. Sensibilitatea standard de 30mA este pragul recomandat pentru protecția persoanelor împotriva electrocutării în instalații rezidențiale și comerciale.

3. Alegerea corectă a unui RCBO depinde de curentul nominal (16A, 20A etc.), tipul de curent rezidual (AC, A, F) și configurația circuitului (monofazat sau trifazat).

Cuprins

• Ce este un RCBO și cum funcționează

• Principiul de funcționare al siguranței diferențiale RCBO

• Tipuri de RCBO - Schneider și alte variante

• Avantajele utilizării RCBO față de MCB și RCCB separate

• Aplicații practice ale RCBO în instalații electrice

• Instalarea și testarea corectă a RCBO

• Criterii de selecție pentru alegerea RCBO potrivit

Ce este un RCBO și cum funcționează

RCBO este acronimul pentru "Residual Current Breaker with Overcurrent protection", adică un întrerupător automat diferențial cu protecție la supracurent. Spre deosebire de dispozitivele de protecție separate, un RCBO reunește în același corp două funcții distincte:

• Protecția diferențială, care detectează curenții de scurgere spre pământ și deconectează circuitul înainte ca aceștia să provoace electrocutarea utilizatorilor.

• Protecția la suprasarcină și scurtcircuit, care întrerupe alimentarea atunci când curentul depășește valoarea nominală sau apare un scurtcircuit brusc.

Practic, un RCBO îndeplinește simultan rolul unui MCB (Miniature Circuit Breaker) și al unui RCCB (Residual Current Circuit Breaker). Această dublă funcție îl face deosebit de util în instalațiile electrice moderne, unde spațiul din tabloul electric este limitat și unde standardele de siguranță impun protecție diferențială completă pe fiecare circuit în parte.

Conform standardului european IEC 61009-1, RCBO-urile sunt proiectate să funcționeze în condiții specifice și sunt destinate să protejeze persoanele împotriva contactului indirect și instalațiile împotriva supracurenților, oferind o protecție la scurtcircuit rapidă și eficientă. Dispozitivul acționează rapid, limitând riscul de vătămare corporală sau deteriorare a echipamentelor.

Principiul de funcționare al siguranței diferențiale RCBO

Sursa foto: Magnific.com

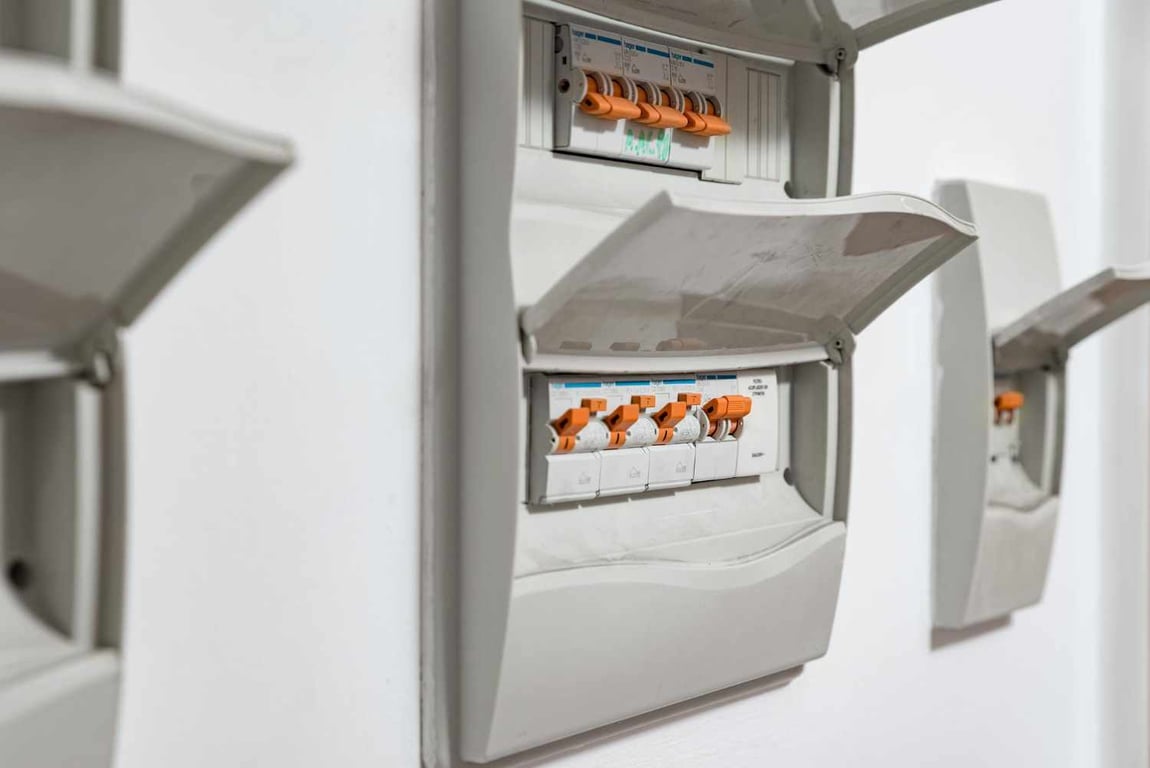

Funcționarea unei siguranțe diferențiale RCBO se bazează pe un principiu electromagnetic simplu, dar extrem de eficient. Dispozitivul monitorizează permanent diferența dintre curentul care intră pe conductorul de fază și cel care se întoarce pe conductorul neutru. Într-un circuit normal, aceste valori sunt egale. Când apare un curent de scurgere, de exemplu prin atingerea unui conductor de o persoană sau printr-un defect de izolație, diferența devine măsurabilă.

Elementul central al protecției diferențiale este un transformator toroidal prin care trec atât conductorul de fază, cât și cel de nul. Orice dezechilibru induce un curent în bobina de detecție, care comandă declanșarea mecanismului de trip.

Sensibilitatea unui RCBO 30mA reprezintă pragul standard adoptat în majoritatea țărilor europene, inclusiv în România, pentru protecția persoanelor. Cercetările din domeniul securității electrice au stabilit că un curent de 30mA corespunde pragului de siguranță recunoscut de IEC în raport cu curentul care traversează corpul uman, conform IEC 60479. Prin urmare, un RCBO cu sensibilitate de 30mA declanșează înainte ca acest prag periculos să fie atins. Pentru protecția împotriva incendiilor se utilizează uneori sensibilități de 300mA sau 500mA, care protejează echipamentele fără a declanșa la curenți mici de scurgere inevitabili în instalațiile mari.

Tipuri de RCBO - Schneider și alte variante

Piața oferă o gamă variată de RCBO-uri, diferențiate prin curentul nominal, sensibilitate, tip de curent rezidual și configurație de poli. Printre producătorii de referință se numără Schneider Electric, ABB și Noark, fiecare cu linii de produse adaptate diferitelor aplicații.

Un RCBO 16A este frecvent utilizat pentru circuitele de prize din locuințe, în timp ce varianta RCBO 20A este preferată pentru circuitele dedicate aparatelor electrocasnice cu consum mai ridicat, precum mașina de spălat sau cuptorul electric.

Principalele tipuri de RCBO după configurație includ:

• RCBO monofazat (1P+N): protejează un singur circuit de fază și nul, cel mai comun în instalații rezidențiale.

• RCBO trifazat (3P+N sau 4P): utilizat în instalații industriale și comerciale, protejând simultan trei faze și nulul.

• RCBO de tip AC: detectează curenți reziduali sinusoidali, potrivit pentru sarcini rezistive și inductive clasice.

• RCBO de tip A: detectează atât curenți sinusoidali, cât și curenți pulsatorii de curent continuu, recomandat pentru circuitele cu invertoare sau încărcătoare de vehicule electrice.

• RCBO de tip F: oferă protecție extinsă, inclusiv pentru frecvențe înalte generate de echipamente cu variator de frecvență.

Avantajele utilizării RCBO față de MCB și RCCB separate

Sursa foto: Magnific.com

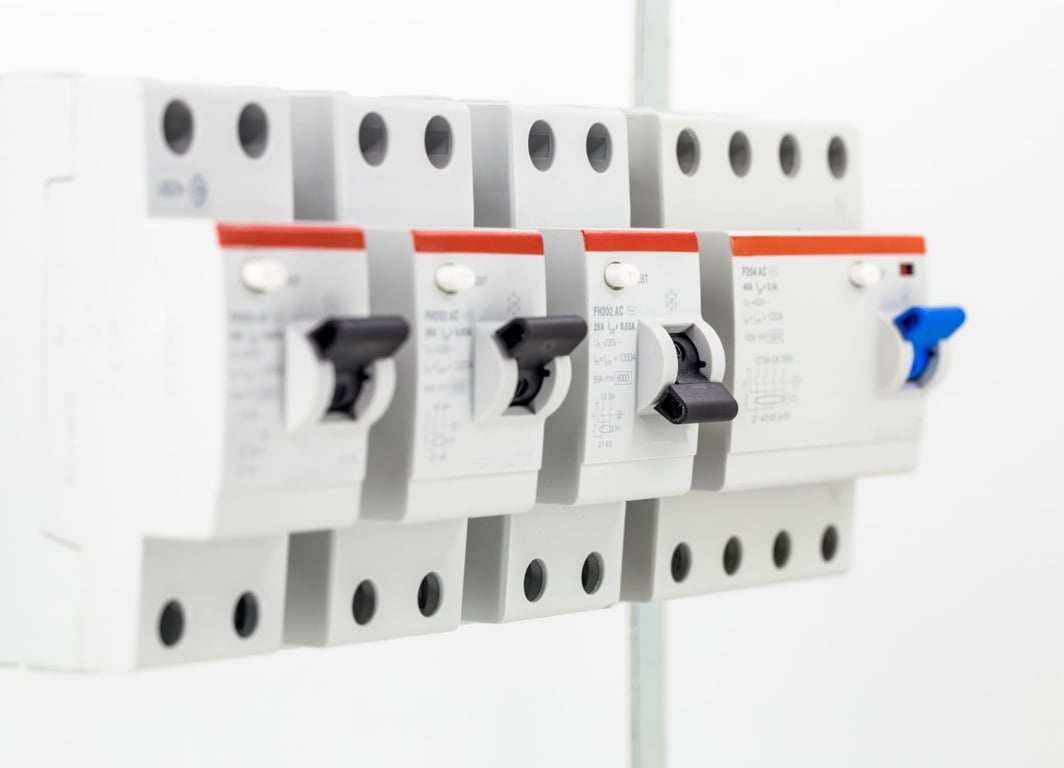

Utilizarea unui RCBO în locul combinației clasice MCB plus RCCB aduce beneficii concrete în orice instalație electrică. Primul avantaj este optimizarea spațiului ocupat în tabloul electric: un RCBO compact (1P+N) ocupă un singur modul pe șina DIN. Într-o configurație în care fiecare circuit ar avea protecție diferențială dedicată, soluția clasică ar ocupa între 2 și 3 module (1 modul pentru MCB și 2 module pentru RCCB-ul monofazat). Economia reală de spațiu per circuit depinde de modul în care este proiectat tabloul. Dacă un singur RCCB general este împărțit de mai multe circuite cu MCB-uri separate, spațiul total ocupat scade, dar se pierde selectivitatea.

Al doilea avantaj este selectivitatea protecției. Când o siguranță diferențială RCBO individuală protejează fiecare circuit, un defect pe un singur circuit nu afectează restul instalației. Prin comparație, un RCCB comun pentru mai multe circuite deconectează întreaga instalație la apariția unui defect pe oricare dintre ele. Astfel, atât protecția suprasarcină, cât și protecția scurtcircuit sunt asigurate la nivelul fiecărui circuit.

Poți găsi o selecție variată de întrerupătoare automate diferențiale potrivite pentru diverse aplicații rezidențiale și comerciale, inclusiv modele RCBO de la producători de top.

Aplicații practice ale RCBO în instalații electrice

RCBO-urile sunt recomandate sau obligatorii într-o serie de situații specifice, conform normativului I7-2011 privind instalațiile electrice din clădiri, aplicabil în România.

În instalații rezidențiale, RCBO-urile asigură protecție diferențială pentru:

• Circuitele de prize din băi și bucătării, unde riscul de contact cu apa este ridicat. Un RCBO 16A este alegerea uzuală pentru aceste circuite.

• Circuitele dedicate aparatelor electrocasnice cu putere mare: mașina de spălat, boilerul electric, cuptorul.

• Circuitele exterioare: prize de grădină, iluminat exterior, garaje.

În instalații comerciale și industriale, modelele de RCBO trifazat sunt utilizate pentru protecția motoarelor electrice de mică putere, a echipamentelor de climatizare și a tablourilor de distribuție secundare. Utilizarea RCBO-urilor individuale pe fiecare circuit reduce timpul de identificare a defectelor și minimizează întreruperile neplanificate ale activității.

Instalarea și testarea corectă a RCBO

Sursa foto: Magnific.com

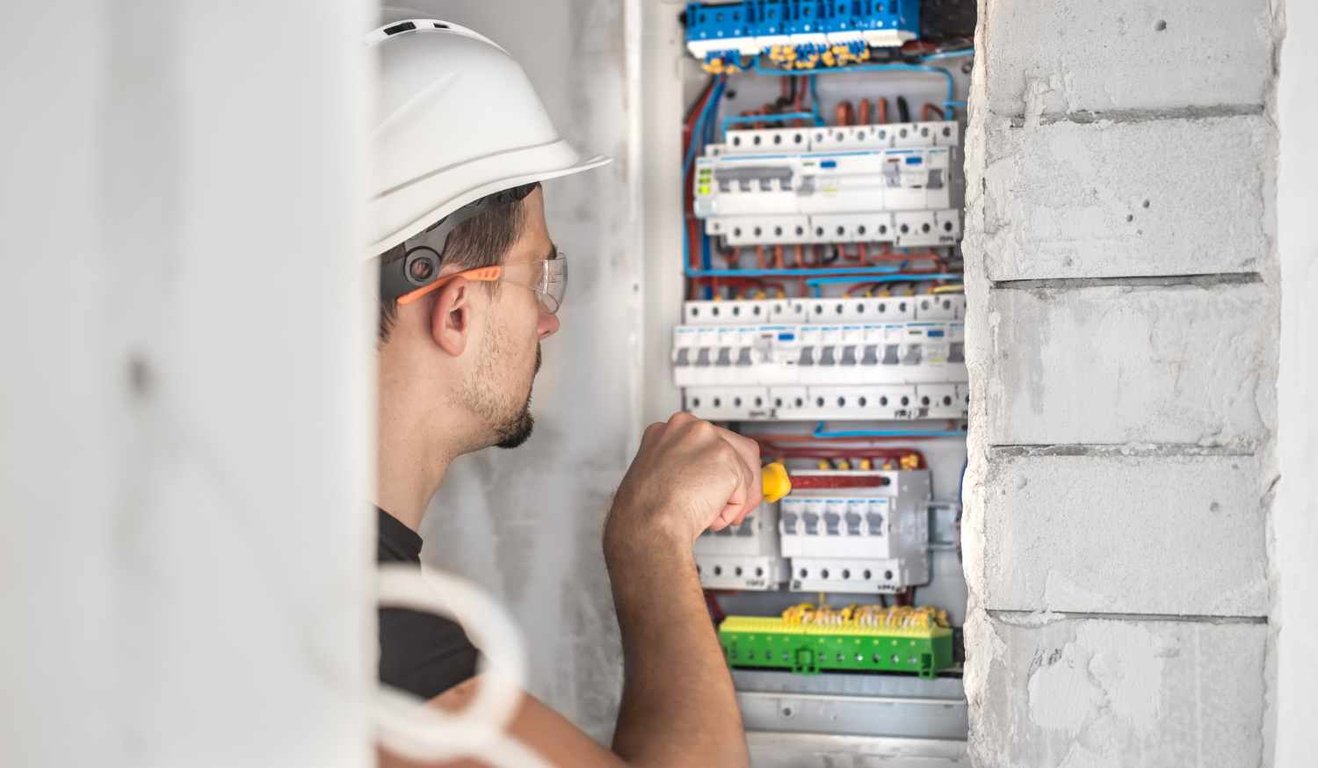

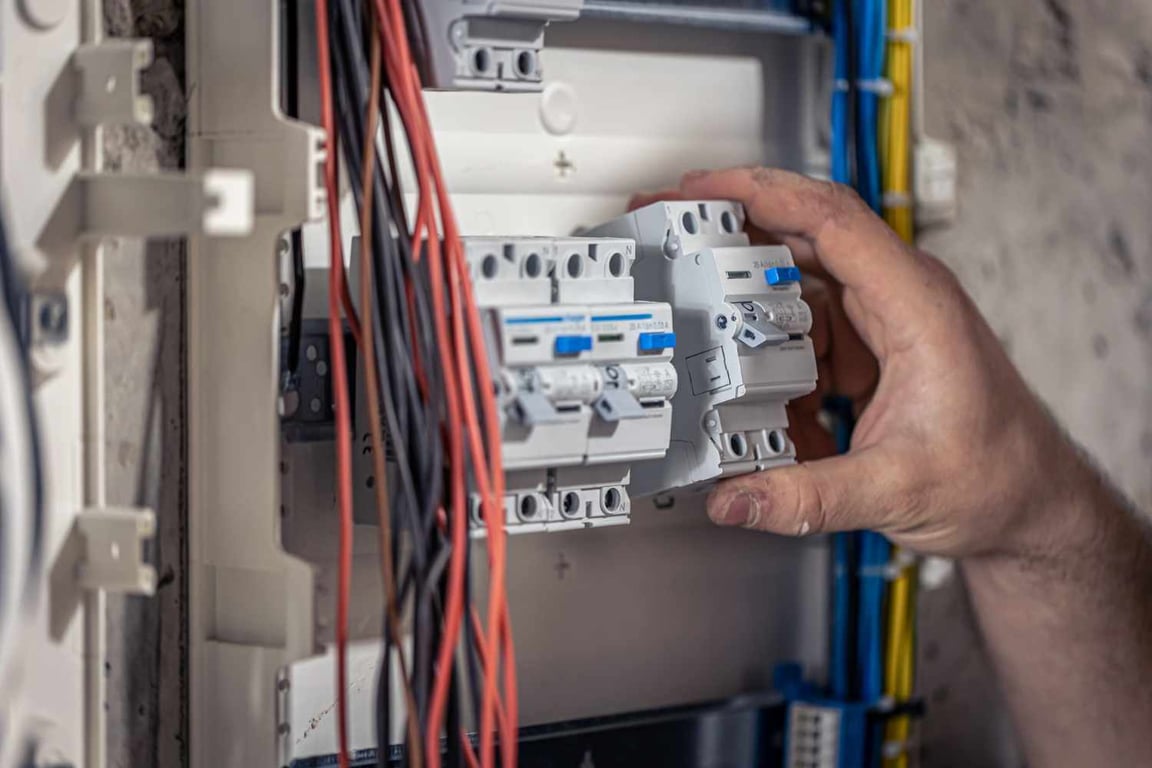

Instalarea unui RCBO trebuie realizată de un electrician autorizat, respectând normele tehnice în vigoare. Pașii esențiali ai procesului sunt:

1. Deconectează alimentarea principală a tabloului electric înainte de orice intervenție.

2. Identifică circuitul care urmează să fie protejat și dimensionează corect dispozitivul în funcție de secțiunea conductorului și sarcina conectată.

3. Montează RCBO-ul pe șina DIN din tabloul electric, asigurând fixarea fermă.

4. Conectează conductorul de fază la borna de intrare marcată cu "L" sau "1", conductorul de nul la borna "N" de intrare și conductoarele de ieșire la bornele corespunzătoare spre circuit.

5. Verifică să nu existe conductoare cu izolație deteriorată și asigură-te că toate conexiunile sunt strânse la momentul specificat în fișa tehnică a producătorului.

6. Reactivează alimentarea și testează dispozitivul apăsând butonul de test marcat cu "T".

Testarea periodică a siguranței diferențiale este obligatorie. Producătorii recomandă testarea lunară prin apăsarea butonului "T". Dacă dispozitivul nu declanșează la apăsarea butonului de test, acesta trebuie înlocuit imediat, deoarece protecția diferențială nu mai funcționează corect.

Criterii de selecție pentru alegerea RCBO potrivit

Alegerea unui RCBO potrivit presupune să analizezi mai mulți parametri tehnici. Urmează pașii de mai jos pentru a determina specificațiile necesare:

1. Stabilește curentul nominal necesar. Calculează suma puterilor aparatelor conectate pe circuit și împarte la tensiunea de alimentare. Pentru un circuit de prize standard de 230V cu o sarcină de 3680W, curentul nominal este de 16A, fiind potrivit un RCBO 16A. Pentru aparate cu consum mai mare, alege un RCBO 20A sau 25A, care îți asigură o protecție la suprasarcină adecvată.

2. Alege sensibilitatea corectă. Pentru protecția persoanelor în locuințe și birouri, un RCBO 30mA reprezintă standardul. Pentru protecția împotriva incendiilor în instalații industriale, se utilizează 300mA.

3. Selectează tipul de curent rezidual. Tipul AC este suficient pentru circuitele clasice. Tipul A este necesar pentru circuitele cu echipamente electronice, încărcătoare de mașini electrice sau pompe de căldură. Tipul F este recomandat pentru echipamente cu variator de frecvență.

4. Verifică puterea de rupere. Aceasta trebuie să fie cel puțin egală cu curentul de scurtcircuit prospectiv al instalației. În mod obișnuit, se utilizează o valoare de 6 kA pentru instalațiile rezidențiale și de 10 kA pentru aplicații comerciale sau din industria ușoară. Instalațiile industriale mari (fabrici, uzine sau facilități cu transformatoare de mare putere) au cerințe mult mai severe, necesitând capacități de rupere semnificativ mai mari, adesea de 16 kA, 25 kA sau chiar mai mult.

5. Confirmă compatibilitatea cu tabloul electric existent, verificând tipul de șină DIN și lățimea modulară disponibilă.

Potrivit standardului SR EN 61009-1 adoptat în România, toate RCBO-urile comercializate pe piața europeană trebuie să poarte marcajul CE și să fie certificate conform acestui standard, garantând conformitatea cu cerințele minime de siguranță.

RCBO-ul reprezintă o soluție modernă și eficientă pentru protecția completă a circuitelor electrice, combinând într-un singur dispozitiv atât protecția diferențială, cât și cea la suprasarcină și scurtcircuit. Datorită avantajelor sale esențiale precum economisirea spațiului, creșterea siguranței și asigurarea selectivității la nivelul fiecărui circuit, RCBO-ul este alegerea optimă pentru instalațiile rezidențiale, comerciale și industriale care urmăresc să respecte cele mai înalte standarde de siguranță. Selectarea unui RCBO adecvat, în funcție de parametrii tehnici și specificul aplicației, garantează protecția eficientă împotriva riscurilor electrice atât pentru persoane, cât și pentru echipamente. În concluzie, integrarea RCBO-urilor în instalațiile electrice contribuie semnificativ la reducerea riscului de accidente și la creșterea fiabilității sistemului electric.
