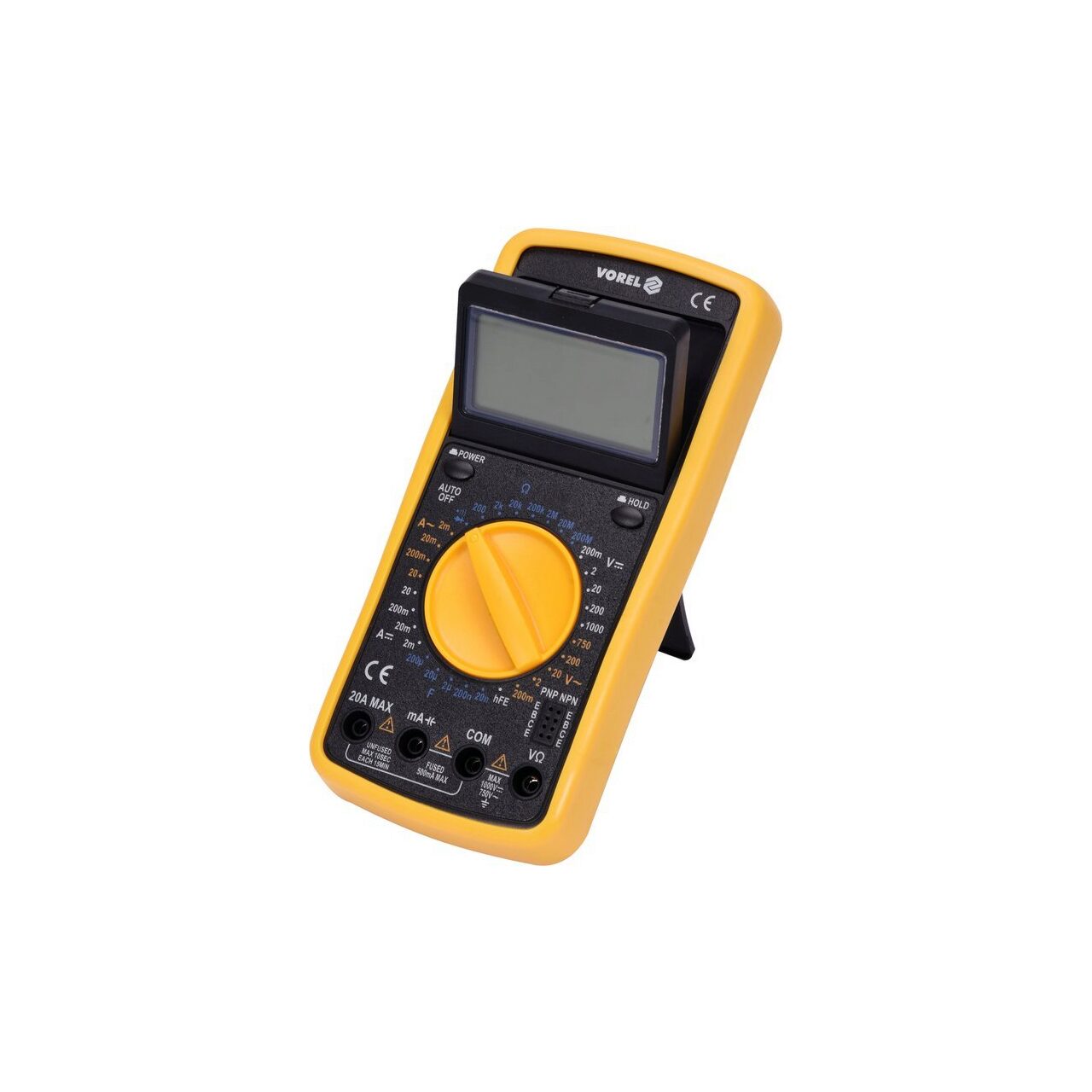

Caracteristici produsContorul universal 81775 cu un interval manual pentru fiecare măsurare permite măsurători electrice de bază și avansate. Afișajul LCD montat într-un cadru cu unghi reglabil poate fi setat într-o poziție de lucru convenabilă pentru noi.
MĂSURĂRI DE BAZĂ
- măsurare tensiune alternativă: AC 0-750V
- Măsurarea tensiunii DC: DC 0-1000V
- Măsurarea curentului alternativ: 0-20A alternativ
- măsurare curent continuu: DC 0-20A
- măsurare rezistență: 0-200MΩ
- test diodă: I F 1mA, U R 1,5V
- test de continuitate: 0-100Ω
MĂSURĂRI SUPLIMENTARE
- măsurarea capacității condensatorului: 0-200μF
- Test de tranzistor hFe: 0-1000, soclu de test încorporat
EXACTITATEA DE MĂSURARE
Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V
- 81775 precizia de măsurare pentru acest interval este: ± (1,2% + 5), rezoluție 1V
- calcularea formulei erorii de măsurare: (rezultatul măsurării x 1,2%) + 5 x rezoluție
- calcul: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Rezultat luând în considerare eroarea de măsurare pentru citirea 235V = 235 ± 7,82V *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V
- rezultat luând în considerare eroarea de măsurare pentru indicarea intensității curentului alternativ: 8A = 8 ± 0,3A *
Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.
* Aparatul de măsură 81775 nu are funcția de măsurare reală, de aceea rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.
FUNCȚII INCorporate
- DATA HOLD - salvarea valorii măsurate în prezent pe afișaj
INFORMAȚII SUPLIMENTARE
- Afișaj LCD, rezultatul maxim afișat: 1999
- semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
- comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 100 Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)

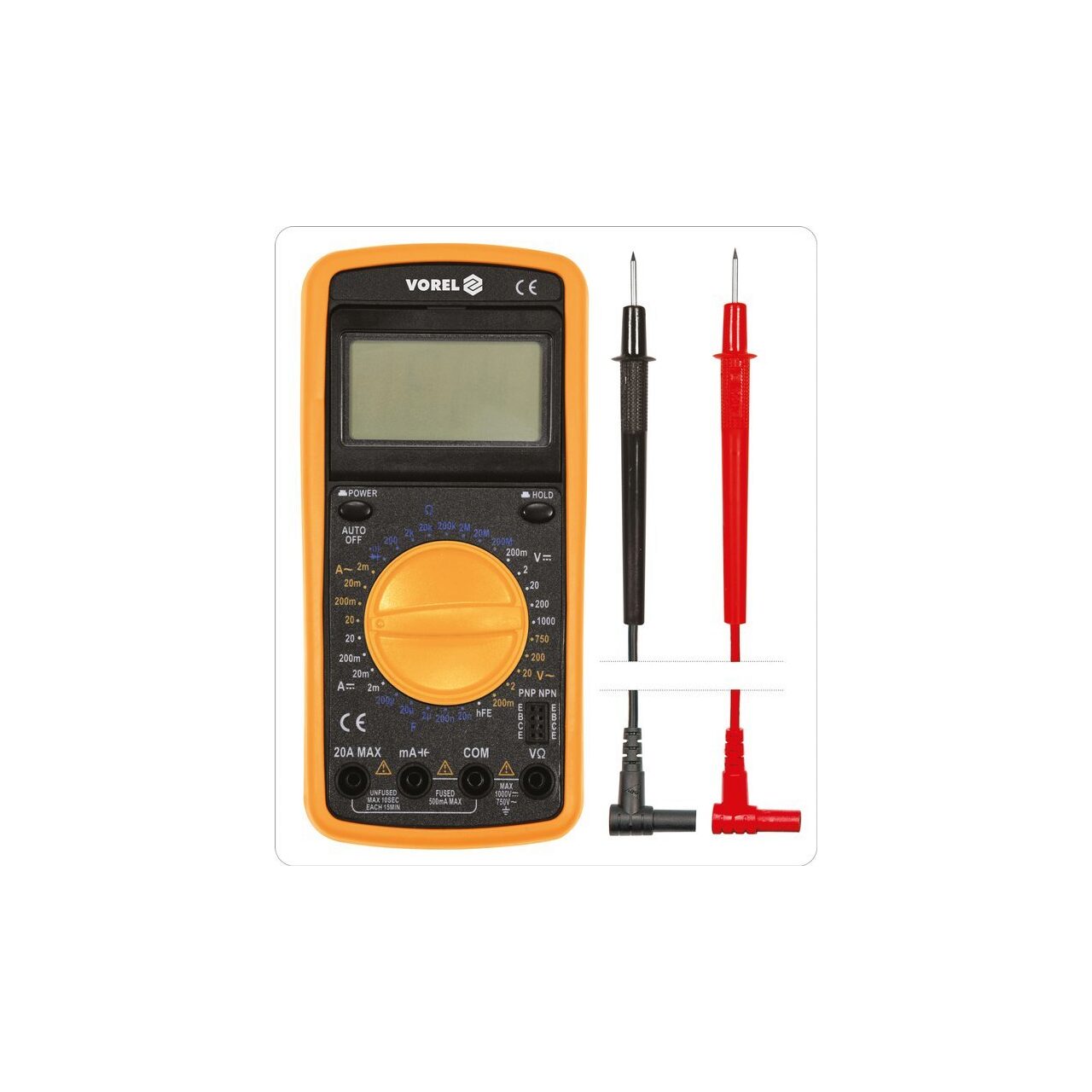

- sonde de măsurare incluse
- design cu protecție la suprasarcină, priză de testare 20A fără siguranță
- carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
- oprirea automată a contorului după 15 minute de inactivitate
- indicator baterie descărcată
- sursa de alimentare: baterie de 9V (6F22)

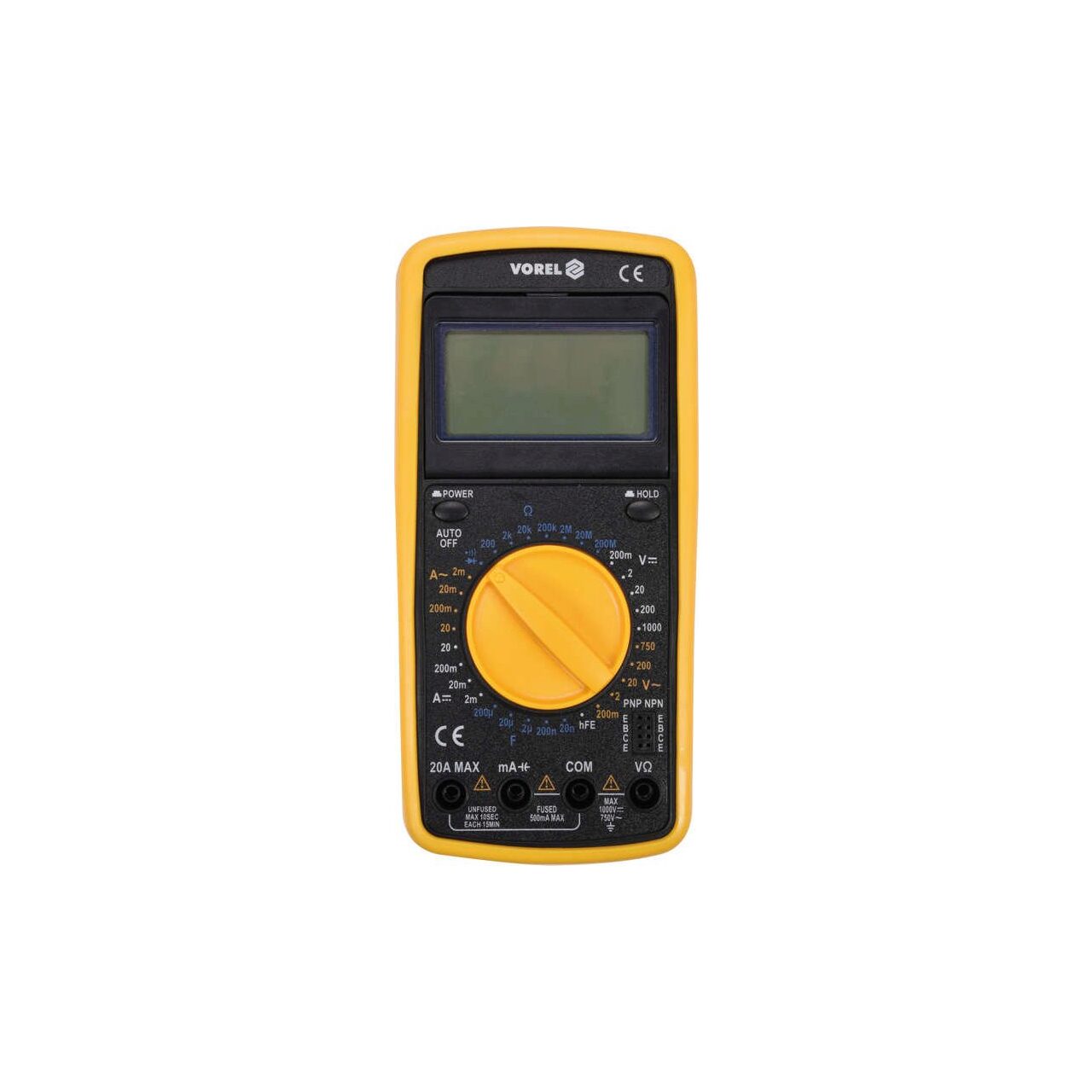

DESCRIERE VIZUALĂ
PRUDENȚĂ
Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.
Parametrii- Măsurarea tranzistorului hFe: DA
- Măsurarea tensiunii AC: 0-750V
- Măsurarea tensiunii DC: 0-1000V
- Măsurarea capacității : 0-200uF
- Măsurarea rezistenței: 0-200MΩ
- Curent alternativ: 0-20A
- Curent constant: 0-20A
- Test de continuitate: DA
- Test diodă: DA
