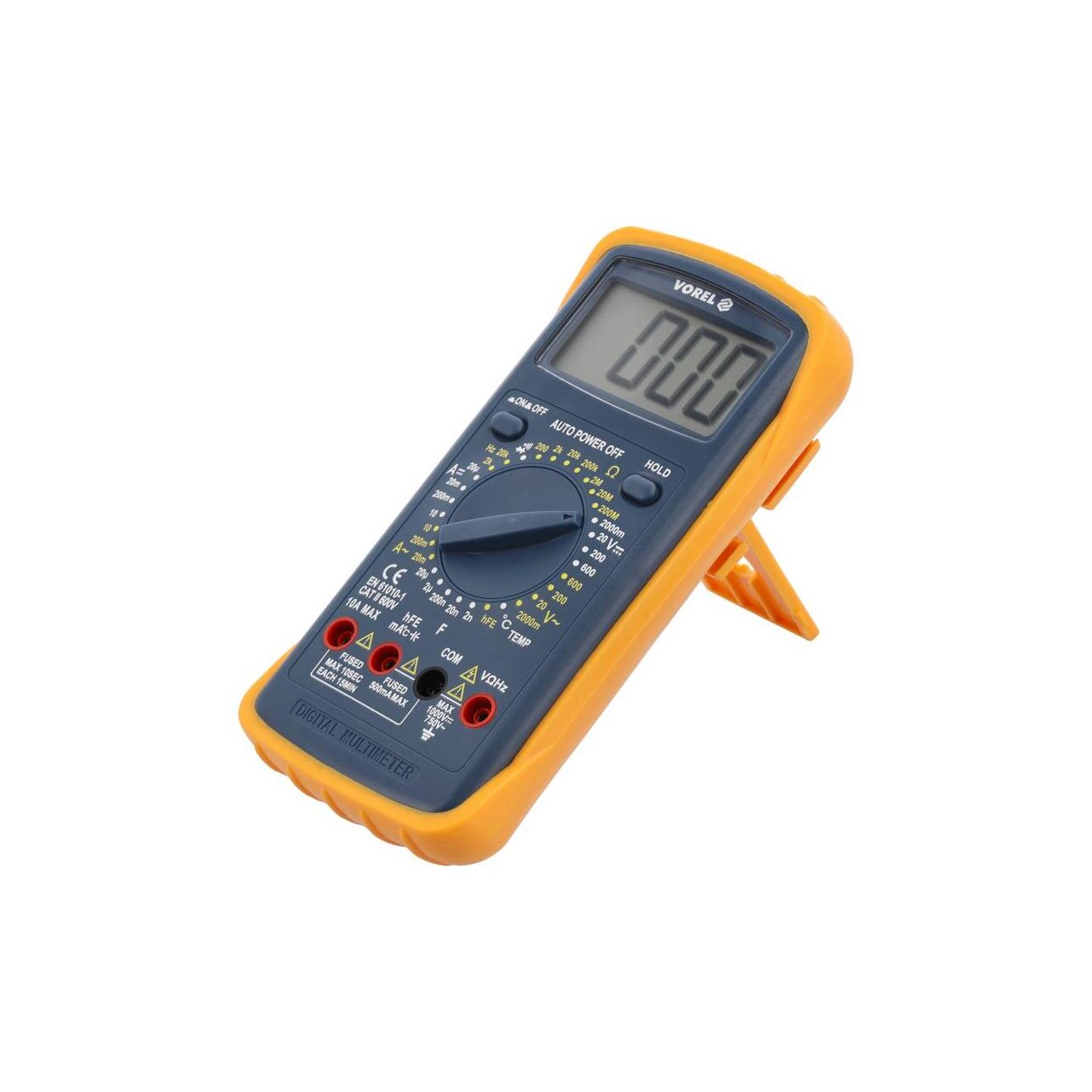

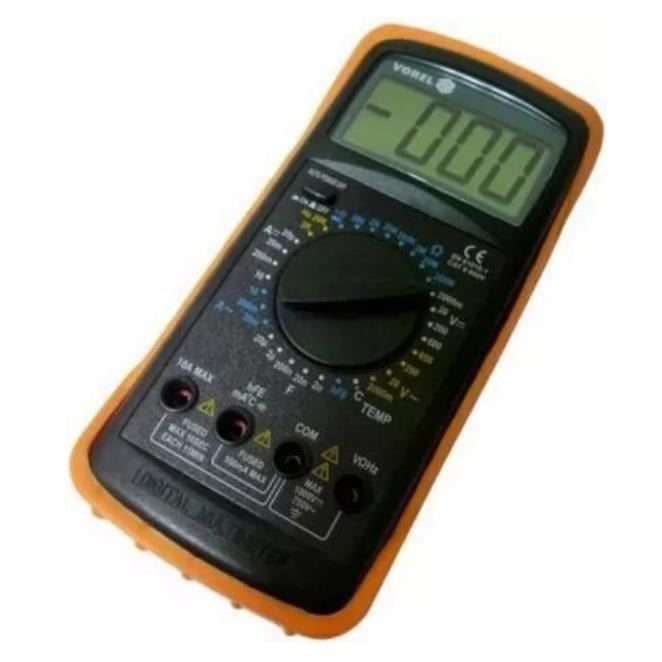

Caracteristici produsContorul universal 81784 cu un interval manual pentru fiecare măsurare permite măsurători electrice de bază și avansate. Soclurile de măsurare suplimentare încorporate facilitează măsurarea condensatoare și tranzistoare. Protecția suplimentară împotriva deteriorării mecanice este așa-numita toc - o carcasă din cauciuc care este trasă peste carcasa dispozitivului.
MĂSURĂRI DE BAZĂ
- măsurare tensiune alternativă: AC 0-600V
- Măsurarea tensiunii DC: DC 0-600V
- Măsurarea curentului alternativ: AC 0-10A
- măsurare curent continuu: DC 0-10A
- măsurare rezistență: 0-200MΩ
- test diodă: I F 1mA, U R 2.8V
- test de continuitate: 0-30Ω
MĂSURĂRI SUPLIMENTARE
- măsurarea capacității condensatorului: 0-20μF
- măsurarea frecvenței: 0-20khz
- măsurarea temperaturii: -40 până la 400 ° C
- Test de tranzistor hFe: 0-1000, soclu de test încorporat
EXACTITATEA DE MĂSURARE
Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V
- Precizia de măsurare a contorului 81784 pentru acest interval este: ± (1,2% + 5), rezoluție 1V
- calcularea formulei erorii de măsurare: (rezultatul măsurării x 1,2%) + 5 x rezoluție
- calcul: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Rezultat luând în considerare eroarea de măsurare pentru citirea 235V = 235 ± 7,82V *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,08V
- rezultat luând în considerare eroarea de măsurare pentru indicarea intensității curentului alternativ: 8A = 8 ± 0,26A *
Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.
* Contorul 81784 nu are adevărata funcție de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.
INFORMAȚII SUPLIMENTARE
- Afișaj LCD, rezultatul maxim afișat: 1999
- semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
- comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 30Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)

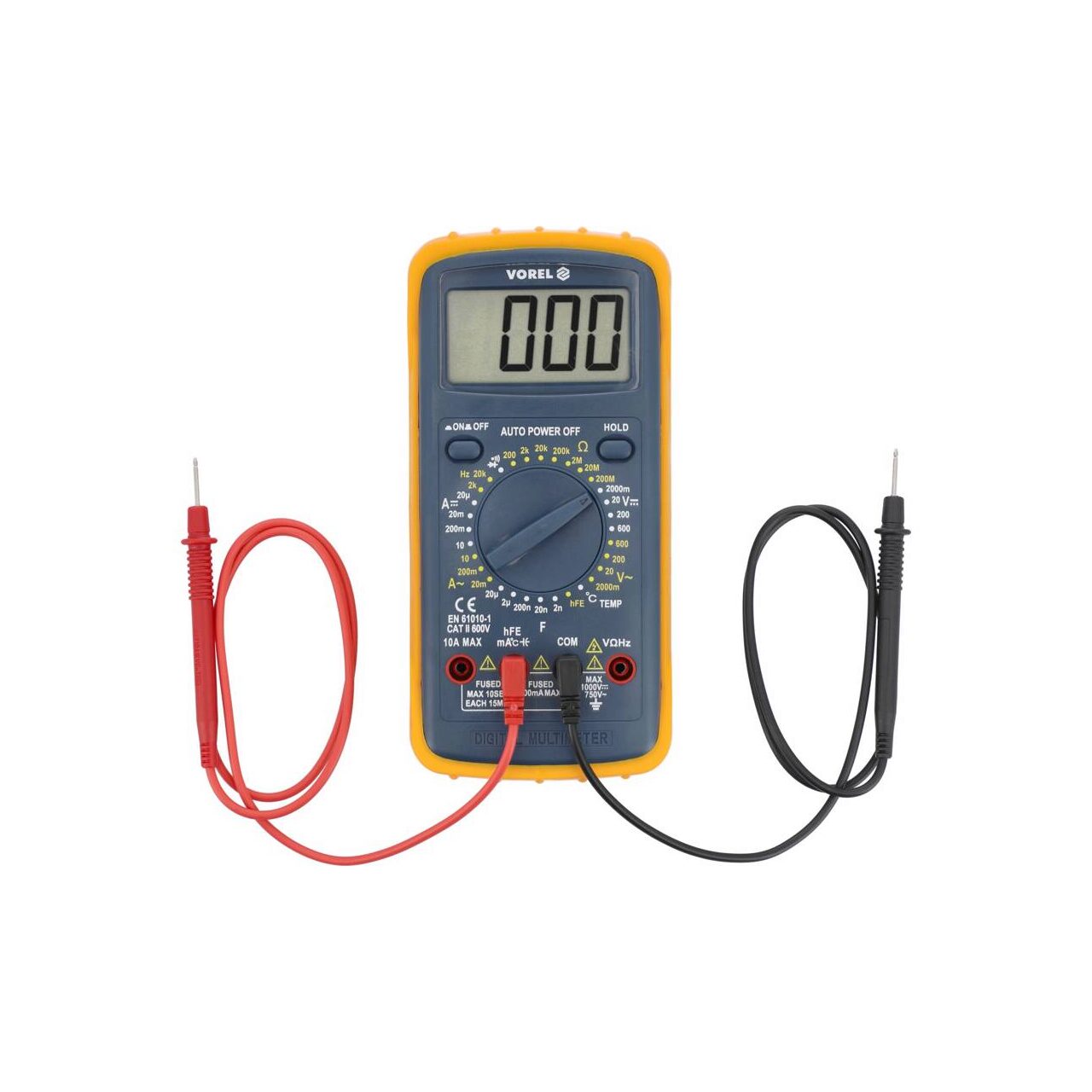

- setul include sonde de măsurare, sonda este pentru măsurarea temperaturii
- construcție cu protecție la suprasarcină
- carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
- oprirea automată a contorului
- indicator baterie descărcată
- sursa de alimentare: baterie de 9V (6F22)
PRUDENȚĂ
Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.
Parametrii- Măsurarea frecvenței: 0-20kHz
- Măsurarea tranzistorului hFe: DA
- Măsurarea tensiunii AC: 0-600V
- Măsurarea tensiunii DC: 0-600V
- Măsurarea capacității: 0-20 µF
- Măsurarea rezistenței: 0-200MΩ
- Măsurarea temperaturii: -40 până la 400 ° C
- Curent alternativ: 0-10A
- Curent constant: 0-10A
- Test de continuitate: DA
- Test diodă: DA
