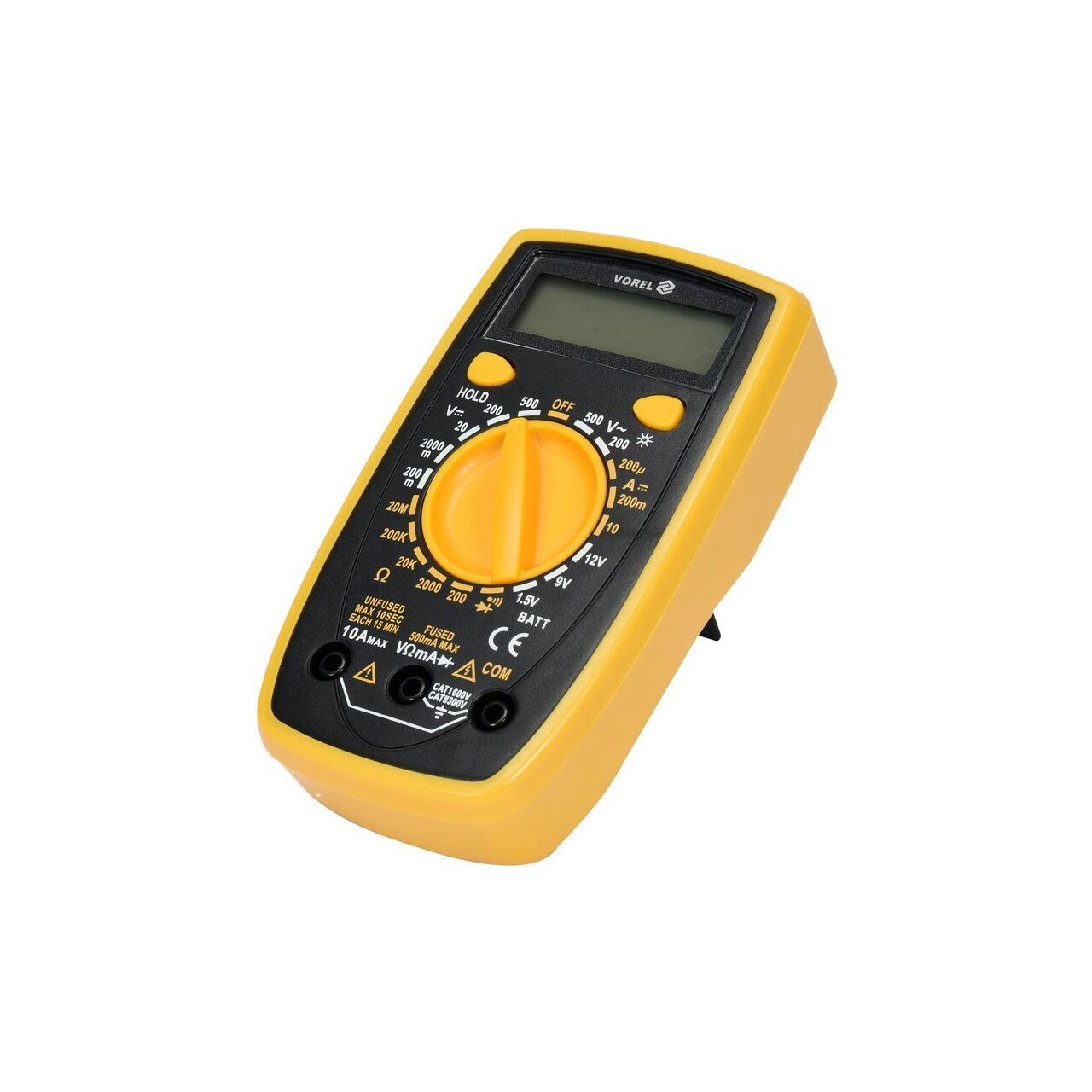

Caracteristici produsContorul universal 81774 cu un interval manual pentru fiecare măsurare permite măsurători electrice de bază și avansate. O opțiune suplimentară și utilă este testul bateriei de 1,5V, 9V și 12V cu ajutorul căruia putem verifica tensiunea bateriei testate sub sarcină, va ajuta la evaluarea stării sale și la excluderea sau confirmarea necesității înlocuirii.
MĂSURĂRI DE BAZĂ
- măsurare tensiune alternativă: AC 0-500V
- Măsurarea tensiunii DC: DC 0-500V
- măsurare curent continuu: DC 0-10A
- măsurarea rezistenței: 0-20MΩ
- test diodă: I F 1mA, U R 1,5V
- test de continuitate: 0-100Ω
MĂSURĂRI SUPLIMENTARE
- Test de baterie de 1,5V cu o rezistență la încărcare de aproximativ 3kΩ
- Test de baterie de 9V cu rezistență la încărcare de aproximativ 900Ω
- Test de baterie de 12V cu o rezistență la încărcare de aproximativ 1,2kΩ
EXACTITATEA DE MĂSURARE
Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V
- Precizia de măsurare a contorului 81774 pentru acest interval este: ± (2% + 10), rezoluție 1V
- calculul formulei erorii de măsurare: (rezultatul măsurării x 2%) + 10 x rezoluție
- calcul: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V
Rezultat luând în considerare eroarea de măsurare pentru indicația 235V = 235 ± 14,7V *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V
Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.
* Contorul 81774 nu are adevărata funcție de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.
FUNCȚII INCorporate
- Testarea bateriei 1,5, 9V, 12V - în timpul testului, contorul preia o cantitate mică de curent din baterie, datorită căreia obținem 100% din informațiile necesare pentru a evalua dacă o anumită sursă de alimentare va putea alimenta dispozitivul nostru. Pentru informații complete, este o idee bună să măsurați mai întâi tensiunea DC și apoi să comparați rezultatul cu valoarea de la testul bateriei. Prea multă cădere sau tensiune scăzută este un semnal clar că sursa de alimentare trebuie înlocuită
- DATA HOLD - salvarea valorii măsurate în prezent pe afișaj
INFORMAȚII SUPLIMENTARE
- Afișaj LCD, rezultatul maxim afișat: 1999
- lumina de fundal a ecranului
- semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
- comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 100 Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)
- sonde de măsurare incluse
- construcție cu protecție la suprasarcină, priză de testare 10A fără siguranță
- carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
- indicator baterie descărcată
- sursa de alimentare: baterie de 9V (6F22)

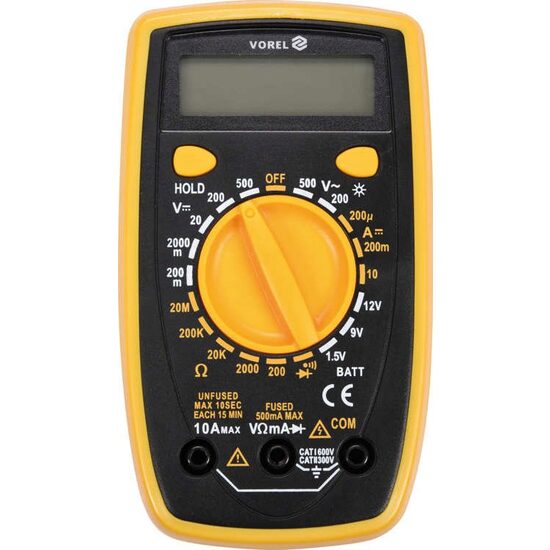

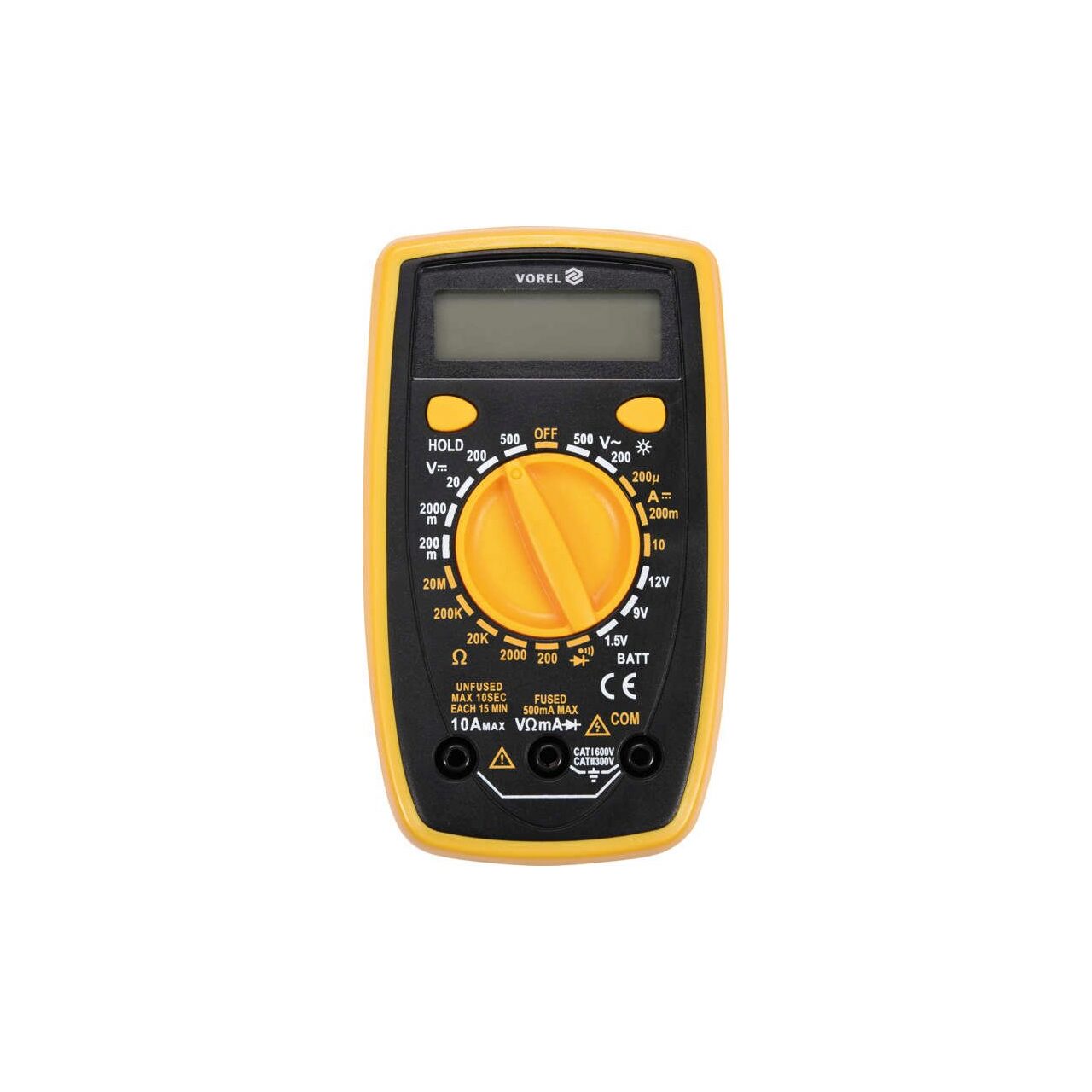

DESCRIERE VIZUALĂ
PRUDENȚĂ
Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.
Parametrii- Măsurarea tensiunii AC: 0-500V
- Măsurarea tensiunii DC: 0-500V
- Măsurarea rezistenței: 0-20MΩ
- Curent constant: 0-10A
- Test de continuitate: DA
- Test diodă: DA
