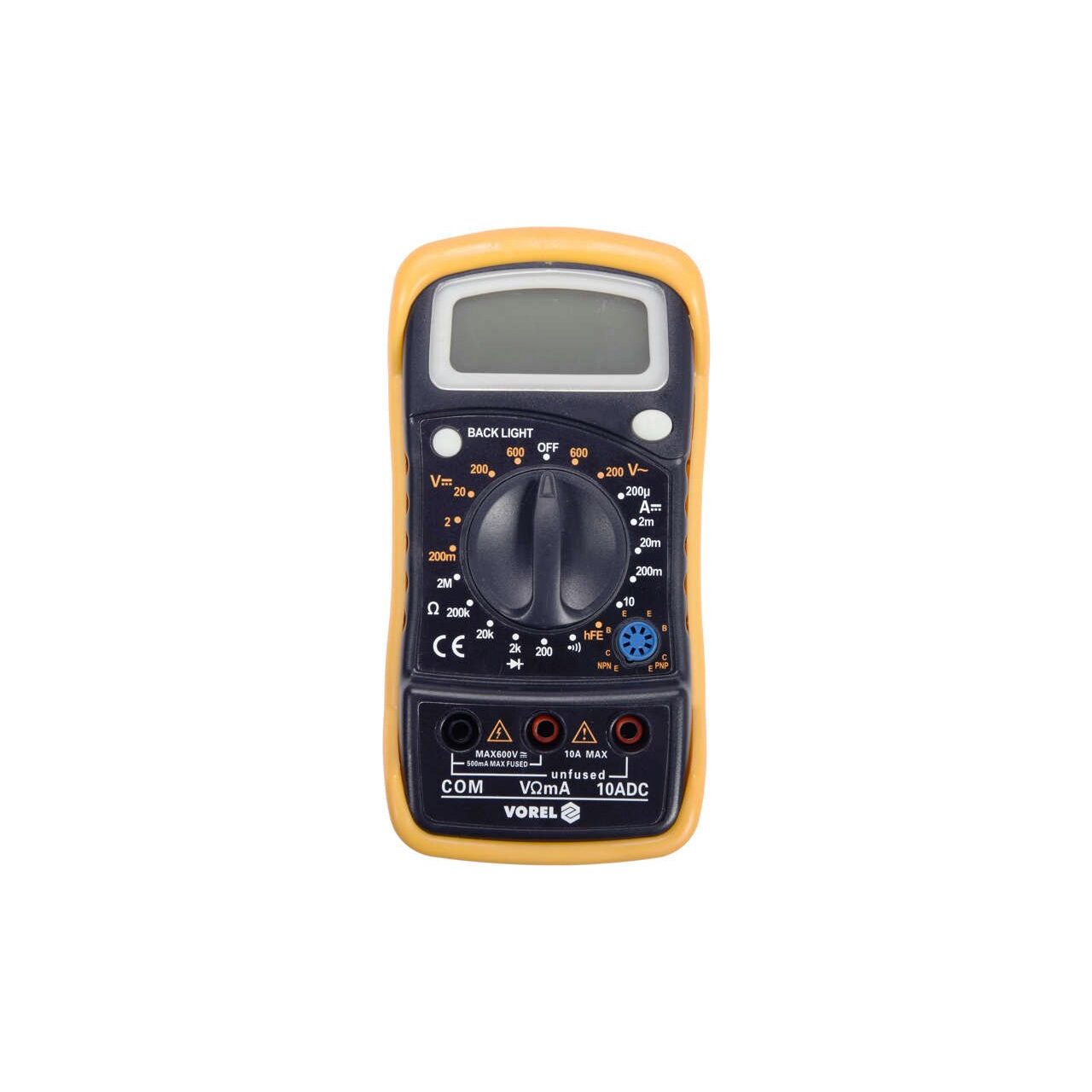

Multimetru digital universal Vorel 81773

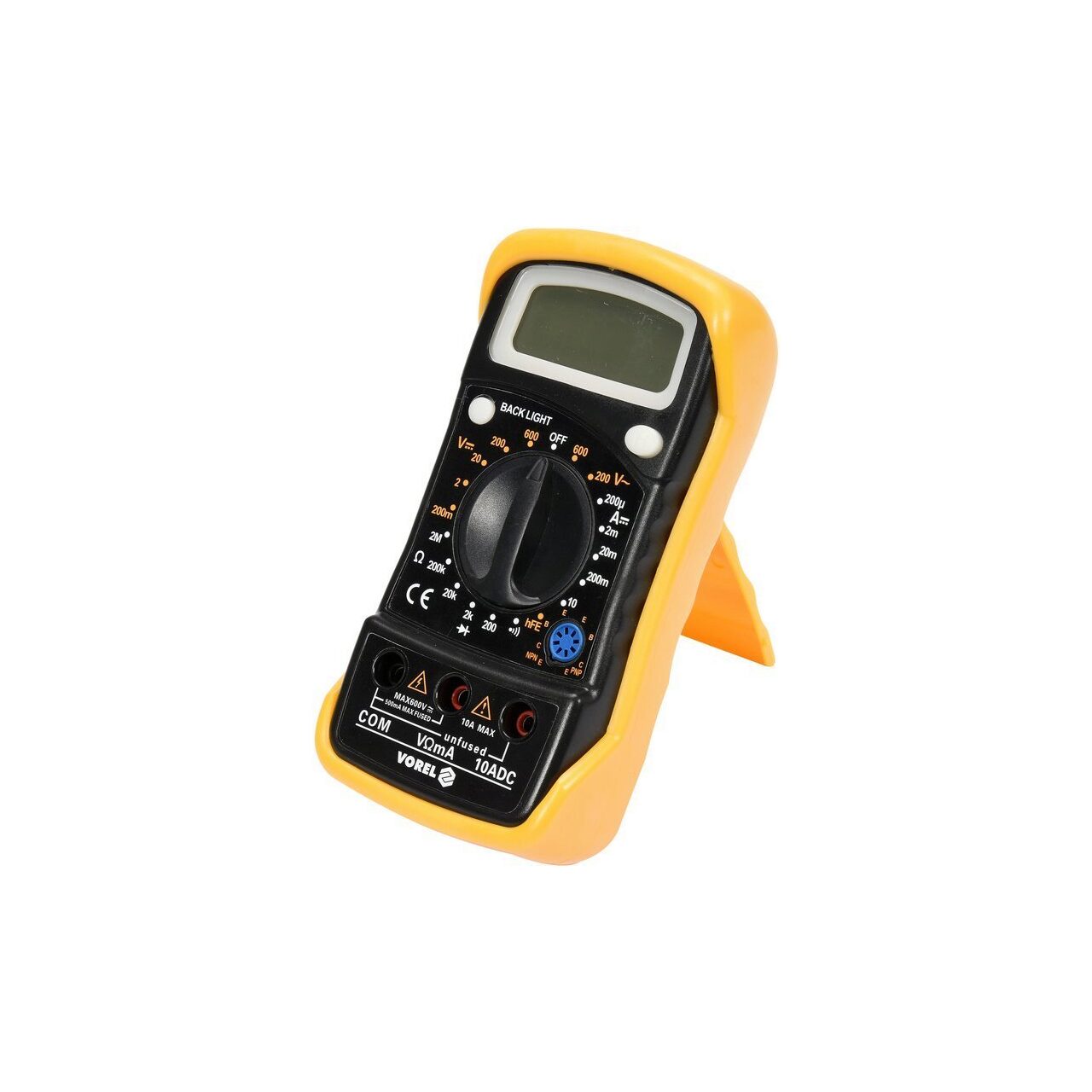

Contorul universal 81773 cu un interval manual pentru fiecare măsurare permite măsurători electrice de bază și avansate. Protecția suplimentară împotriva deteriorării mecanice este așa-numita toc - o carcasă din cauciuc care este trasă peste carcasa dispozitivului.

MĂSURĂRI DE BAZĂ

• măsurare tensiune alternativă: AC 0-600V
• Măsurarea tensiunii DC: DC 0-600V
• măsurare curent continuu: DC 0-10A
• măsurare rezistență: 0-2MΩ
• test diodă: I _F 1mA, U _R 1,5V
• test de continuitate: 0-100Ω

MĂSURĂRI SUPLIMENTARE

• Test de tranzistor hFe: 0-1000, soclu de test încorporat

EXACTITATEA DE MĂSURARE

Un exemplu de determinare a preciziei pentru măsurarea tensiunii de curent alternativ. Calcul pentru rezultatul măsurătorii: 235V

• Precizia de măsurare a contorului 81773 pentru acest interval este: ± (2% + 10), rezoluție 1V
• calculul formulei erorii de măsurare: (rezultatul măsurării x 2%) + 10 x rezoluție
• calcul: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Rezultat luând în considerare eroarea de măsurare pentru indicația 235V = 235 ± 14,7V *

• rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 0,166V

Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.

* Contorul 81773 nu are adevărata funcție de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS a tensiunii AC doar pentru forma de undă sinusoidală corectă.

FUNCȚII INCorporate

• DATA HOLD - salvarea valorii măsurate în prezent pe afișaj

INFORMAȚII SUPLIMENTARE

• Afișaj LCD, rezultatul maxim afișat: 1999
• lumina de fundal a ecranului
• semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
• sonde de măsurare incluse
• construcție cu protecție la suprasarcină, priză de testare 10A fără siguranță
• carcasă din plastic ABS + așa-numitul toc, adică o carcasă din cauciuc care protejează contorul împotriva deteriorării mecanice
• indicator baterie descărcată
• sursa de alimentare: baterie de 9V (6F22)

DESCRIERE VIZUALĂ

PRUDENȚĂ

Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul.

• Măsurarea tranzistorului hFe: DA
• Măsurarea tensiunii AC: 0-600V
• Măsurarea tensiunii DC: 0-600V
• Măsurarea rezistenței: 0-2MΩ
• Curent constant: 0-10A
• Test de continuitate: DA
• Test diodă: DA
