Multimetru cu funcția True RMS Yato YT-73097 - Informații despre acest produs:

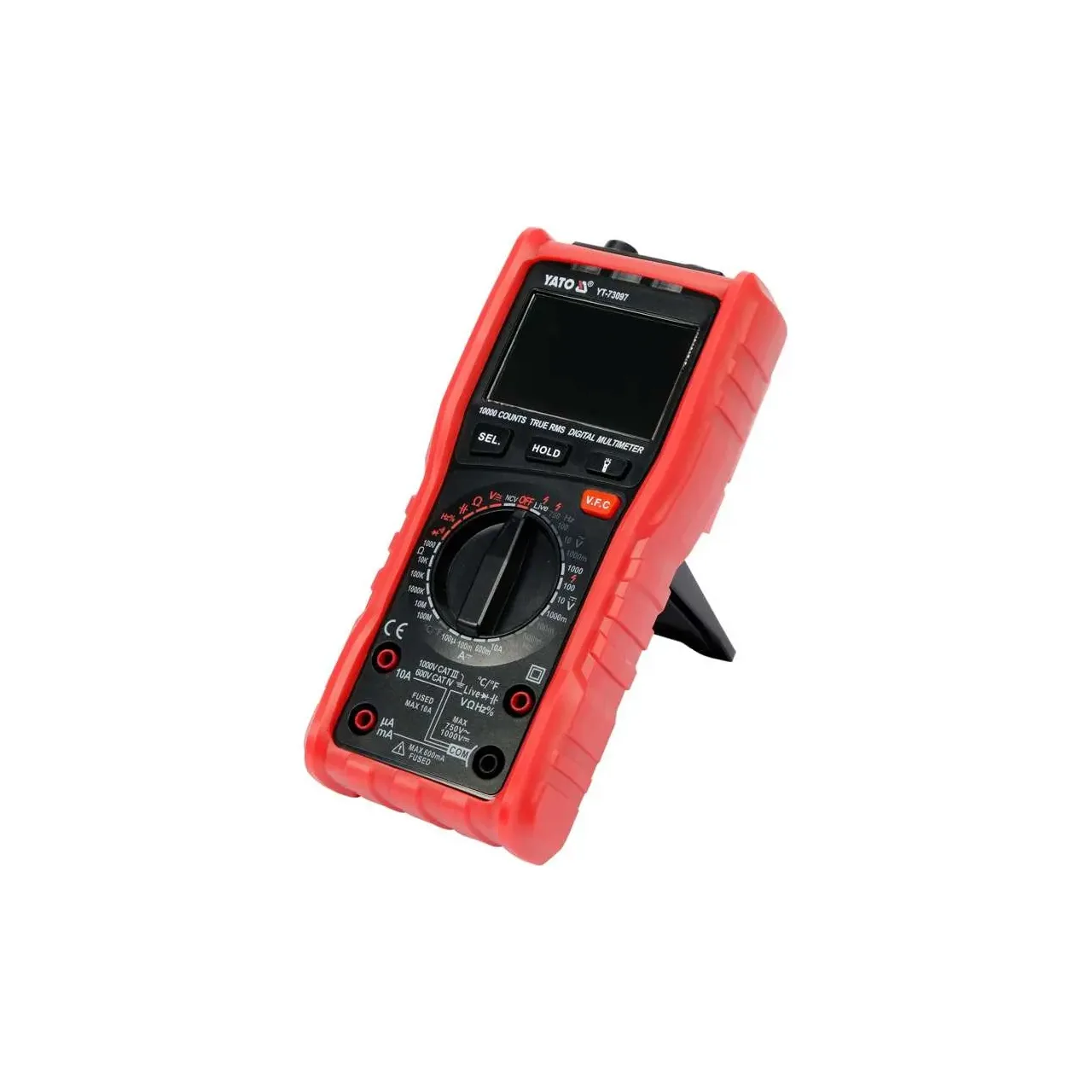

Contor universal YT-73097 cu funcție TRUE RMS cu un design unic cu interval de măsurare automată și manuală. Vă permite să efectuați măsurători de bază și avansate ale mărimilor electrice. Ecranul LCD multifuncțional mare permite, în unele moduri de măsurare, afișarea a două valori în același timp, de exemplu, tensiunea și frecvența de la priza de alimentare. Carcasa este echipată cu un toc de cauciuc roșu cu locuri dedicate pentru sondele de măsurare, datorită căruia metrul nu alunecă ușor din mâini și minimizează riscul de deteriorare în timpul căderii. Designul modern al plăcii și software-ul special înseamnă nu numai viteză, acuratețe și repetabilitate a indicațiilor, ci și un nivel sporit de siguranță, așa cum demonstrează obținerea certificării CAT IV până la 600V.
MĂSURĂTORI DE BAZĂ
- Măsurarea tensiunii AC: AC 0-750V, TRUE RMS + VFC
- Măsurarea tensiunii DC: DC 0-1000V
- măsurarea curentului alternativ: AC 0-10A, TRUE RMS
- Măsurarea curentului DC: DC 0-10A
- măsurarea rezistenței: 0-99.99MΩ
- test diode: I F 1mA, U R 3.2V
- test de continuitate a circuitului: 0-30Ω
MĂSURI SUPLIMENTARE
- măsurarea capacității condensatorului: 0-99.99mF
- măsurarea frecvenței: 0-9.999Mhz
- măsurarea factorului de umplere: 1-99%
- măsurarea temperaturii: -20 până la 1000°C
- detecție fără contact a tensiunii alternative: NCV
PRECIZITATEA MĂSURĂRII
Un exemplu de determinare a preciziei pentru măsurarea tensiunii AC. Calcule pentru rezultatul măsurării: 235V
- precizia de măsurare a contorului YT-73097 pentru acest interval este: ±(1,0% + 5), rezoluție 0,1V
- Formula de calcul a erorii de măsurare: (rezultatul măsurării x 1,0%) + 5 x rezoluție
- calcule: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85V
Rezultatul real ținând cont de eroarea de măsurare pentru indicația 235V = 235 ± 2.85V
- rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea tensiunii DC: 12V = 12 ± 0,09V
- rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea curentului alternativ: 8A = 8 ± 0,15A
Un tabel cu rezoluția și precizia pentru o măsurătoare dată poate fi găsit în manualul de utilizare.
FUNCȚII INCORPORATE
- TRUE RMS - un contor cu această funcție calculează valoarea efectivă reală a tensiunii alternative și a curentului pentru formele de undă sinusoidale și nesinusoidale. Dispozitivul măsoară mai întâi valoarea reală a undei sinusoidale la mai multe intervale de timp → apoi pătratează rezultatele măsurătorii → le însumează → calculează media → și în final pătratează rezultatul mediu. Rezultatul măsurării este valoarea efectivă reală a tensiunii/curentului alternativ, chiar și pentru o undă sinusoidală deformată sau undă pătrată.
- NCV - bezkontaktowe wykrywanie napięcia przemiennego metodą indukcyjną. Miernik wykrywa obecność napięcia w zaizolowanym przewodzie za pomocą czujnika NCV na czole urządzenia
- LIVE - test na obecność fazy za pomocą jednej z sond pomiarowych. Umożliwia sprawdzenie w którym z otworów gniazdka elektrycznego jest faza. Należy włożyć sondę pomiarową do otworu, jeżeli zostanie wykryta faza na wyświetlaczu pojawi się napis LIVE
- V.F.C. - filtr dolnoprzepustowy. Funkcja ma swoje zastosowanie np. podczas pomiarów napięcia wyjściowego sterownika silnika elektrycznego, który wykorzystuje zmianę częstotliwości i napięcia do sterowania prędkością silnika (sterowniki VFD). Po aktywowaniu funkcji miernik filtruje zakłócenia wysokiej częstotliwości pochodzące np. z sygnału PWM i pozostawia tylko niską częstotliwość. Dzięki temu filtr umożliwia dokładny pomiar wartości skutecznej napięcia/natężenia prądu płynącego do silnika
- AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik YT-73097 to wyjątkowa konstrukcja, ponieważ oprócz trybów z pomiarem automatycznym oferuje wykonanie pomiarów podstawowych wielkości elektrycznych również na ustawianych ręcznie za pomocą pokrętła zakresach, łącząc tym samym plusy obydwu rozwiązań. Jeżeli znamy przybliżoną wartość pomiaru i ustawimy odpowiedni zakres to zyskamy na szybkości wskazań
- SEL - zmiana trybu pomiaru np. z pomiaru napięcia AC na DC
- HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

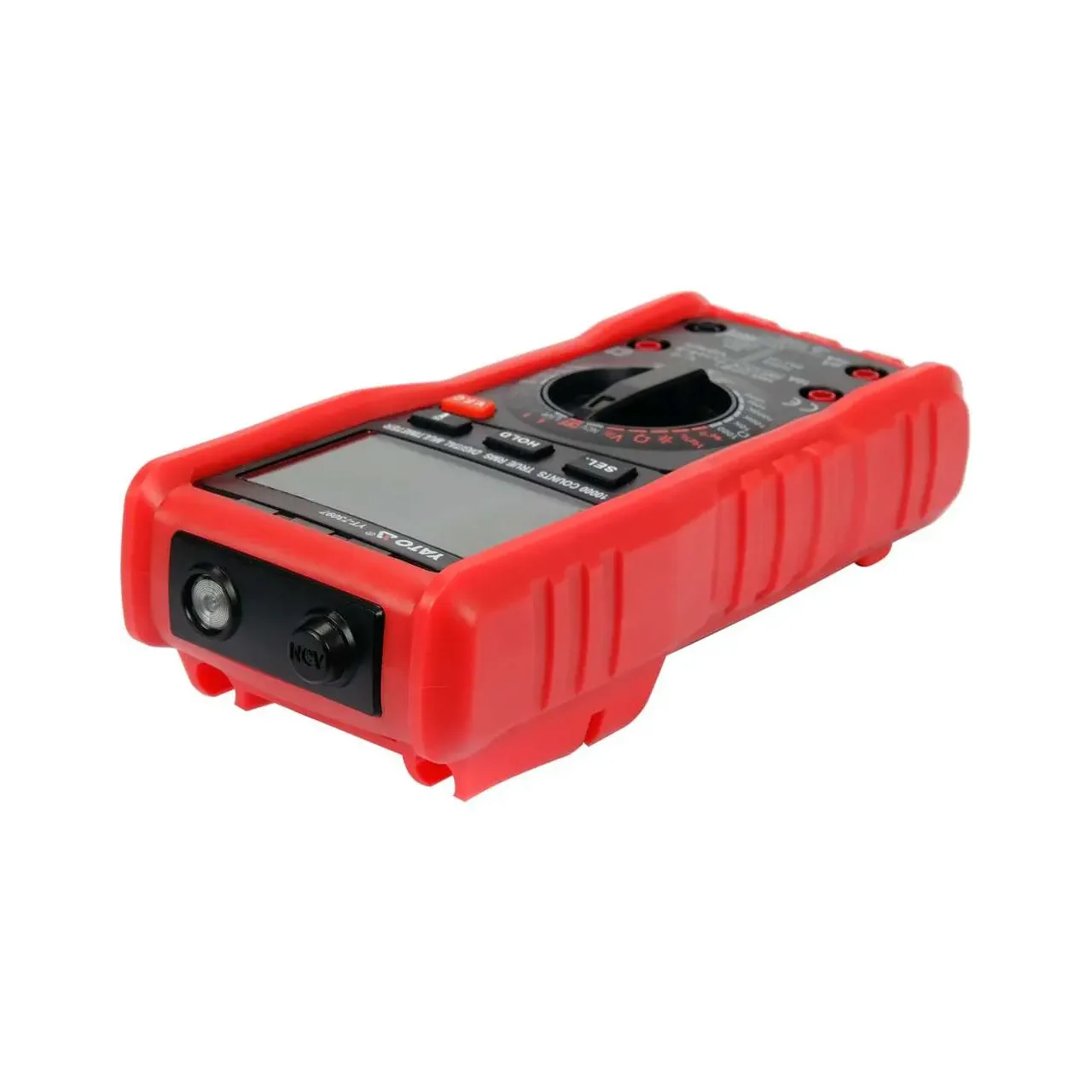

- LATARKA - Na czole urządzenia znajduje się dioda do oświetlenia miejsca pracy, którą włączamy i wyłączamy tym przyciskiem
DODATKOWE INFORMACJE

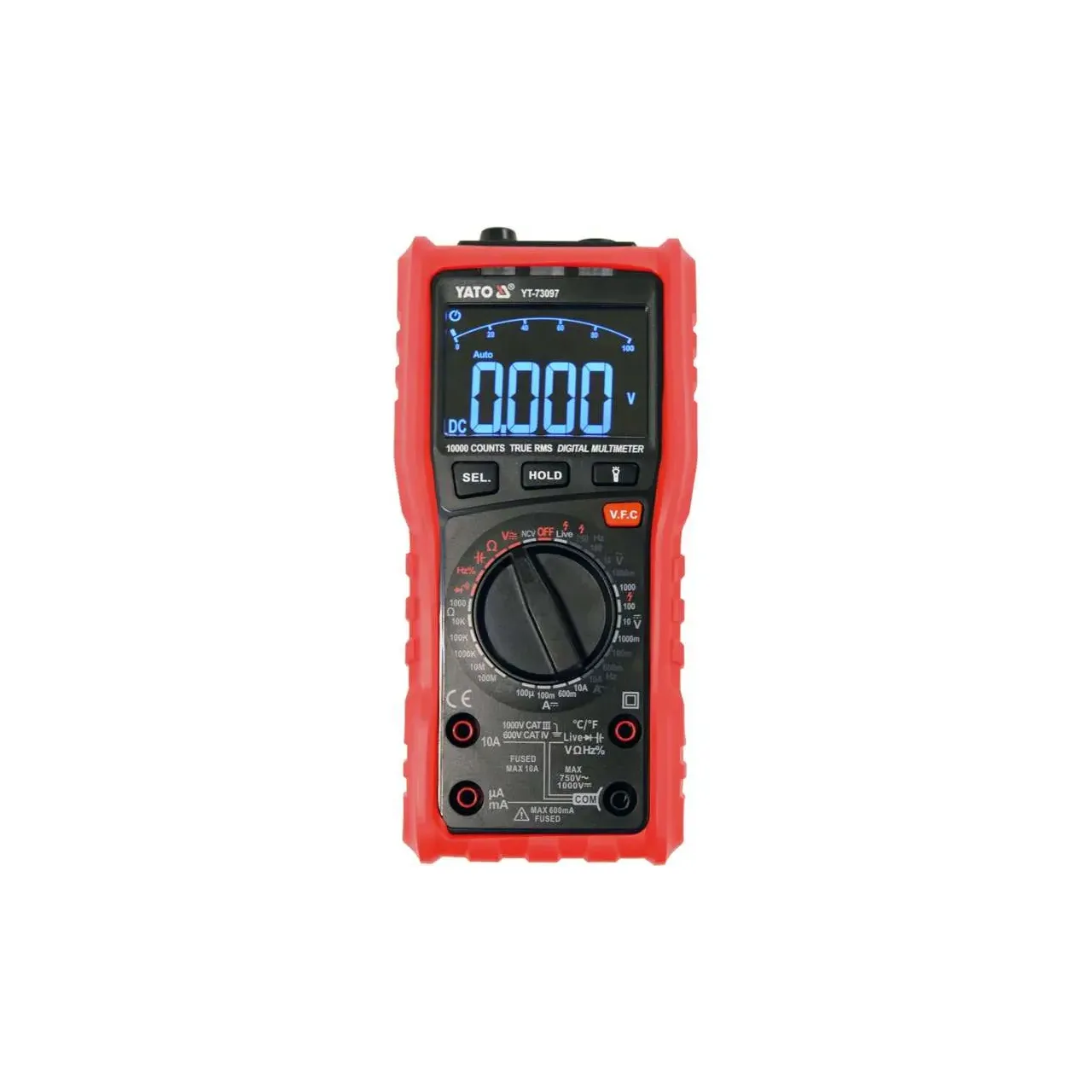

- wyświetlacz LCD, maksymalny wyświetlany wynik: 9999
- sygnał dźwiękowy i świetlny w teście ciągłości obwodu dla rezystancji poniżej 30Ω
- tryb automatyczny dla testów diody i ciągłości obwodu, w tym ustawieniu miernik sam wykryje czy ma do czynienia z diodą lub z obwodem o niskiej rezystancji
- możliwość włączenia testów diody i ciągłości obwodu osobno za pomocą przycisku SEL, w ustawieniu na test ciągłości brzęczyk zadziała niezwłocznie

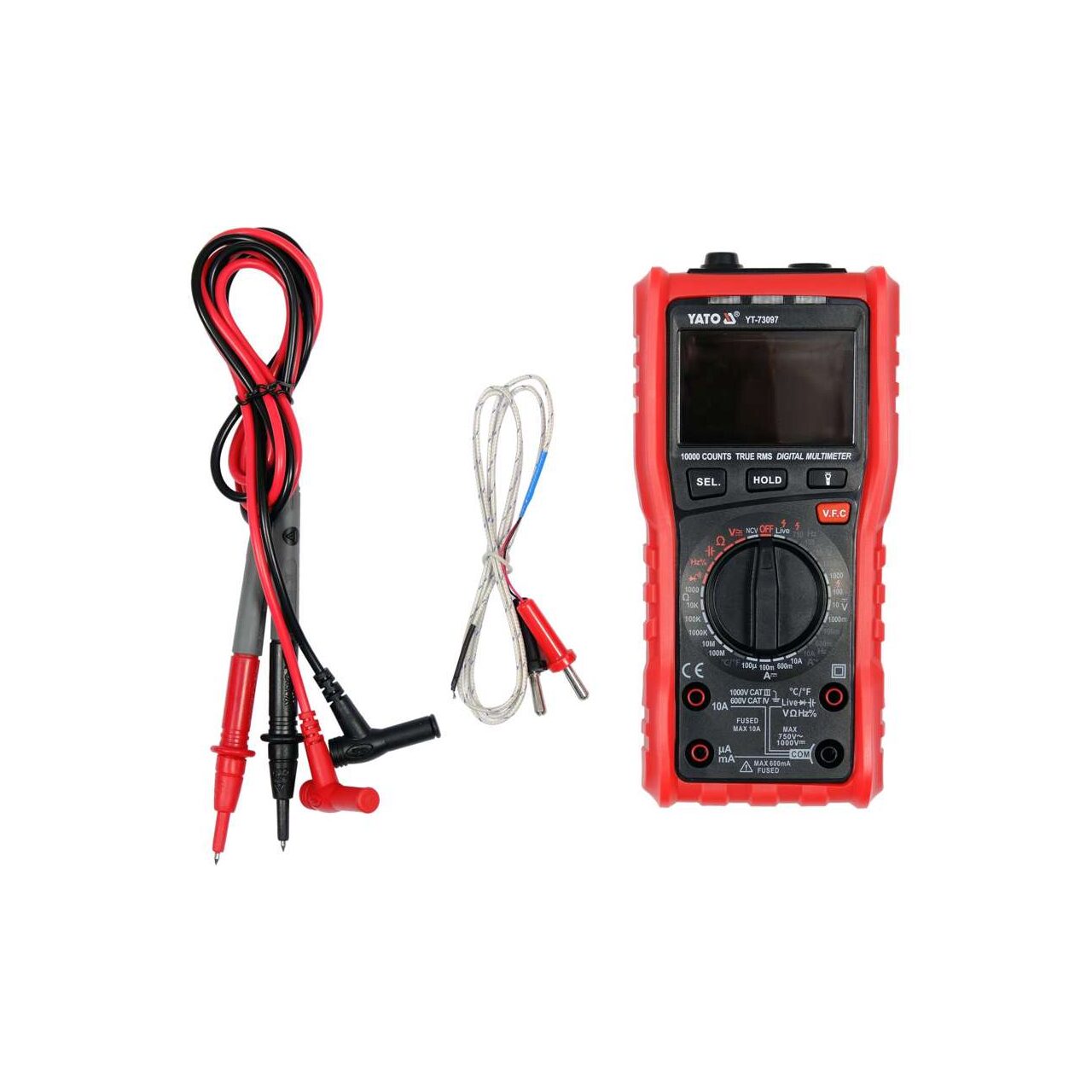

- w zestawie sondy pomiarowe o długości 15 cm
- długość przewodu wraz z sondami: 110 cm
- średnica przewodu wraz z izolacją: 3,5 mm
- konstrukcja z zabezpieczeniami przeciążeniowymi i ochronnymi zarówno dla pomiarów natężenia jak i napięcia prądu
- alarm przepalenia się bezpiecznika
- alarm przy włożeniu sondy pomiarowej do nieprawidłowego gniazda, np. jeżeli po włączeniu miernika ustawimy go na pomiar napięcia, a sondę pomiarową włożymy do gniazda pomiaru natężenia prądu, wówczas na wyświetlaczu pojawi się napis LEAD
- obudowa z tworzywa ABS
- oprirea automată a contorului după 10 minute de inactivitate
- indicator de baterie descărcată
- alimentare: două baterii de 1,5 V(AA).
DESCRIERE VIZUALĂ
