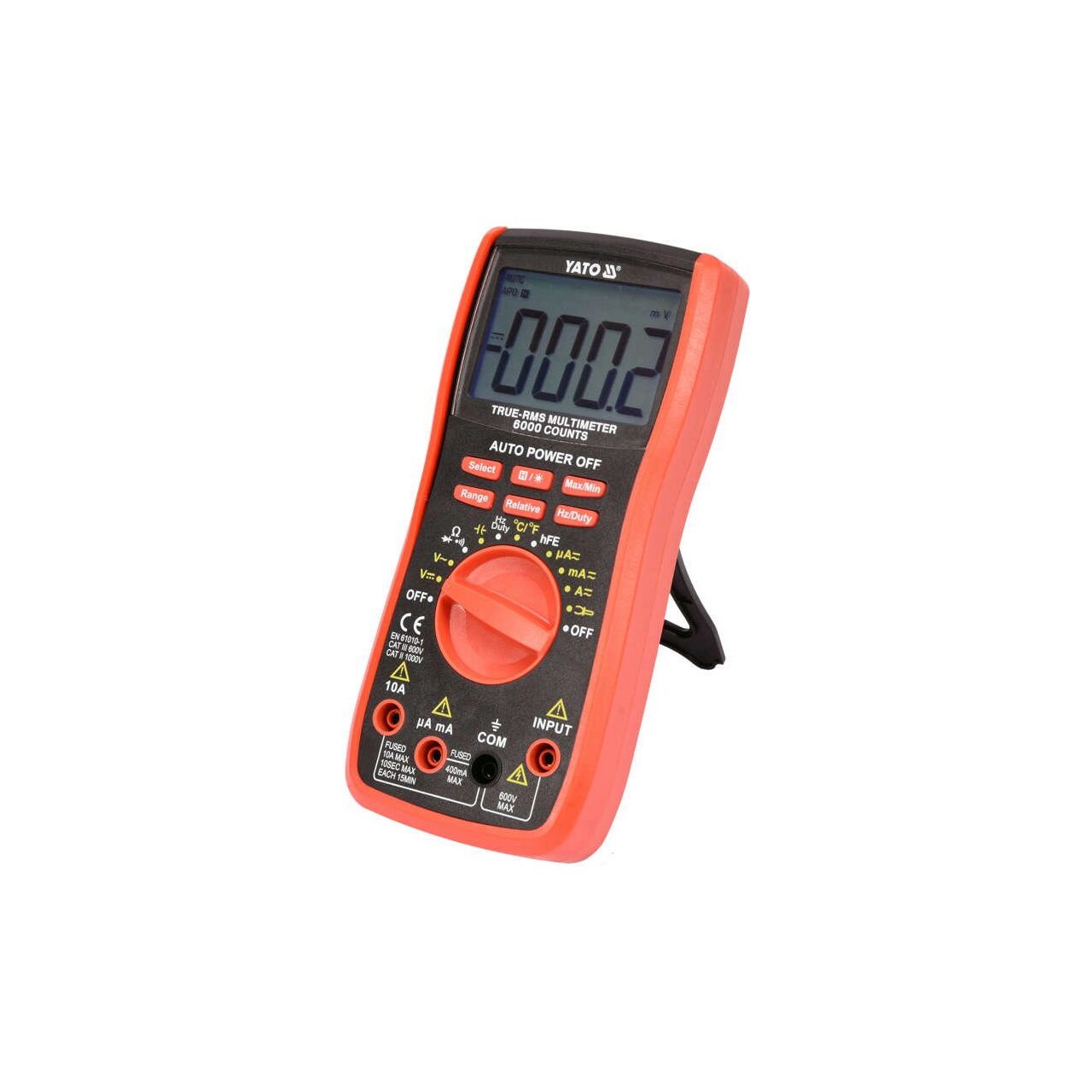

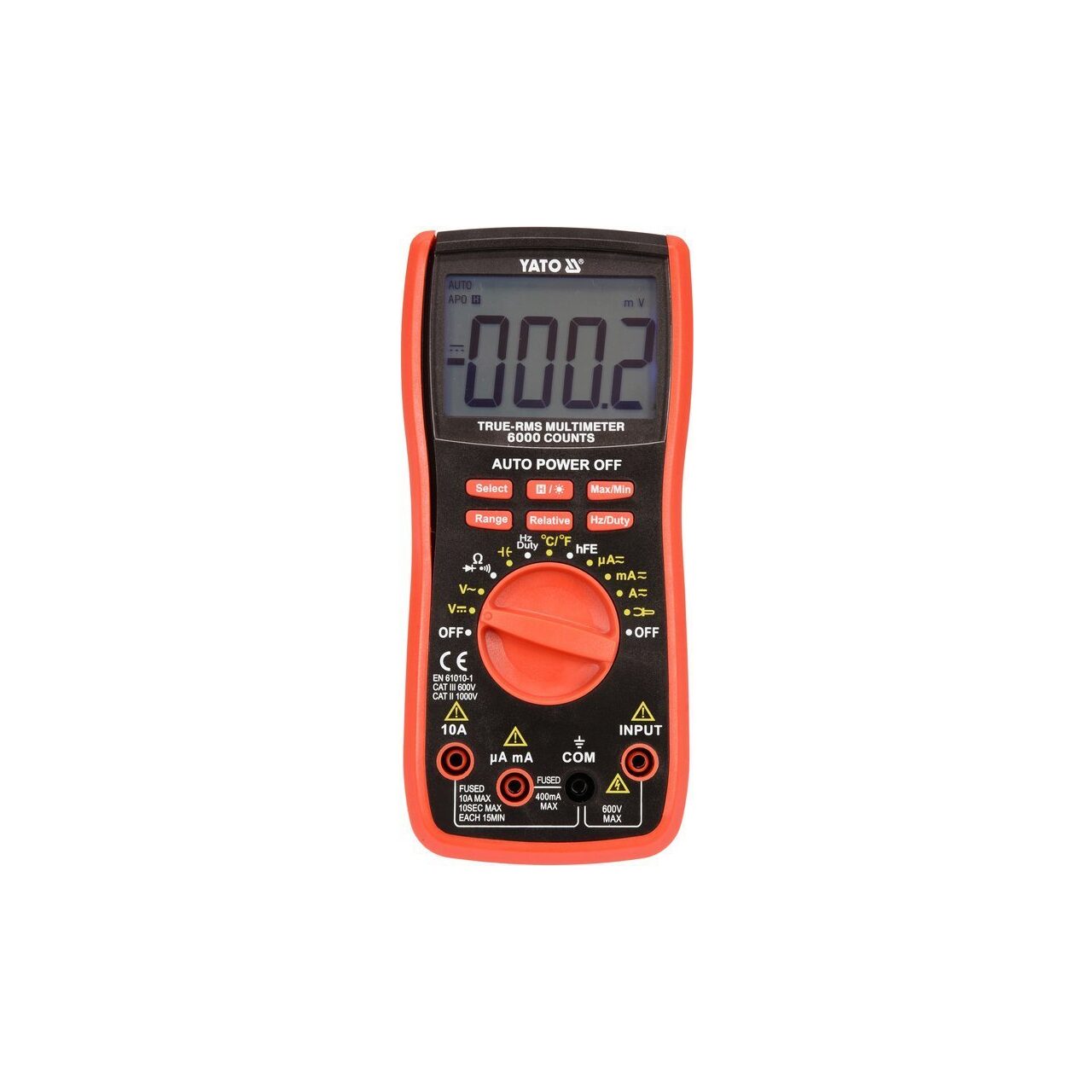

Multimetru digital Yato YT-73085

Contorul universal YT-73085 cu funcția TRUE RMS și interval automat pentru fiecare măsurătoare vă permite să efectuați măsurători electrice de bază și avansate. Pe lângă viteza de funcționare, avantajul său neîndoielnic este posibilitatea utilizării unui accesoriu suplimentar sub formă de cleme de măsurare, de exemplu YT-73090, pentru măsurarea curenților de mare valoare.

MĂSURĂTORI DE BAZĂ

• Măsurarea tensiunii AC: AC 0-600V, TRUE RMS
• Măsurarea tensiunii DC: DC 0-600V
• măsurarea curentului alternativ: AC 0-10A, TRUE RMS
• Măsurarea curentului DC: DC 0-10A
• măsurarea rezistenței: 0-60MΩ
• test diode: I _F 0,8mA, U _R 3,3V
• test de continuitate a circuitului: 0-100Ω

MĂSURI SUPLIMENTARE

• măsurarea capacității condensatorului: 0-60mF
• Măsurarea frecvenței: 0-10Mhz
• măsurarea temperaturii: -40 până la 1370°C
• măsurarea factorului de umplere: 0,1-99%
• Test tranzistor hFe: 0-1000, adaptor de măsurare detașabil

PRECIZITATEA MĂSURĂRII

Un exemplu de determinare a preciziei pentru măsurarea tensiunii AC. Calcule pentru rezultatul măsurării: 235V

• precizia de măsurare a contorului YT-73085 pentru acest interval este: ±(1% + 8), rezoluție 0,1V
• formula de calcul a erorii de măsurare: (rezultat măsurare x 1%) + 8 x rezoluție
• calcule: (235 x 1%) + 8 x 0,1 = 2,35 + 0,8 = 3,15V

Rezultatul real ținând cont de eroarea de măsurare pentru indicația 235V = 235 ± 3.15V

• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea tensiunii DC: 12V = 12 ± 0,126V
• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea curentului alternativ: 8A = 8 ± 0,3A

Un tabel cu rezoluția și precizia pentru o măsurătoare dată poate fi găsit în manualul de utilizare.

FUNCȚII INCORPORATE

• TRUE RMS - un contor cu această funcție calculează valoarea efectivă reală a tensiunii alternative și a curentului pentru formele de undă sinusoidale și nesinusoidale. Dispozitivul măsoară mai întâi valoarea reală a undei sinusoidale la mai multe intervale de timp → apoi pătratează rezultatele măsurătorii → le însumează → calculează media → și în final pătratează rezultatul mediu. Rezultatul măsurării este valoarea efectivă reală a tensiunii/curentului alternativ, chiar și pentru o undă sinusoidală deformată sau undă pătrată.
• AUTO - reglare automată a domeniului de măsurare. Când se măsoară valori necunoscute folosind un contor cu o schimbare manuală a intervalului folosind un buton, măsurătorile ar trebui să fie efectuate secvenţial de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscaţi să deterioraţi dispozitivul. Totuși, în cazul unui multimetru cu funcție AUTO, este suficient să efectuați o măsurătoare și metrul va găsi automat intervalul optim. Implicit, contorul pornește în modul AUTO
• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu
• SELECT - zmiana trybu pomiaru np. zmiana z pomiaru rezystancji na test diody lub test ciągłości obwodu
• RELATIVE - użycie funkcji podczas pomiaru spowoduje wyzerowanie wyświetlacza i przyjęcie widocznej przed wyświetlaniem wartości jako poziomu odniesienia. Kolejny pomiar pokaże różnicę pomiędzy wartością zmierzoną, a zachowaną wartością odniesienia
• HZ/Duty - przycisk przy ustawieniu pokrętła w pozycji na pomiar częstotliwości zmieni ustawienia na pomiar współczynnika wypełnienia/cyklu pracy
• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości
• MAX/MIN - zachowanie na wyświetlaczu maksymalnej lub minimalnej wartości z aktualnego pomiaru

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 5999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno

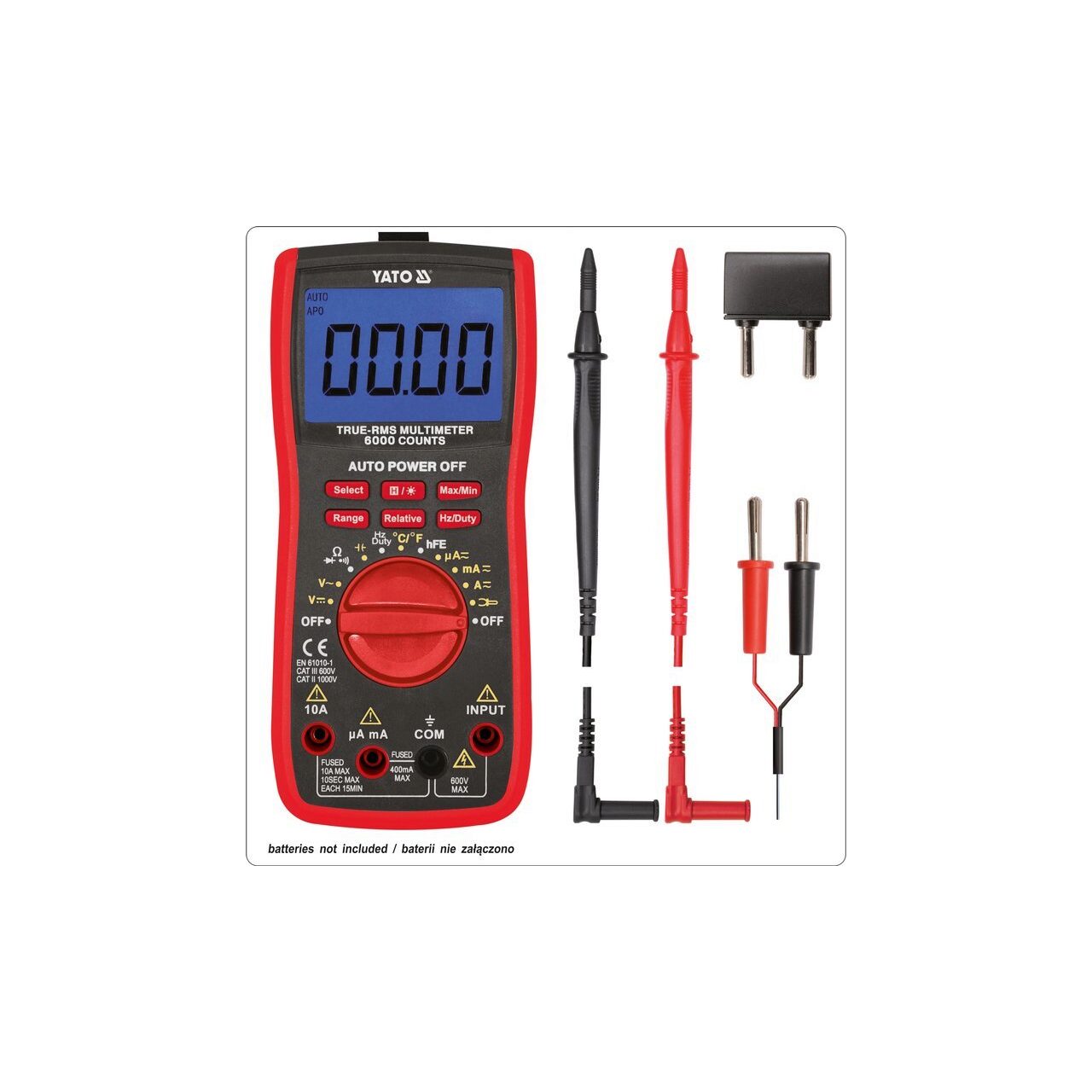

• w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• magnetyczna zawieszka umożliwia przymocowanie miernika do metalowej powierzchni takiej jak np. maska samochodu.
• automatyczne wyłączenie się miernika po 15 minutach
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9V(6F22)
