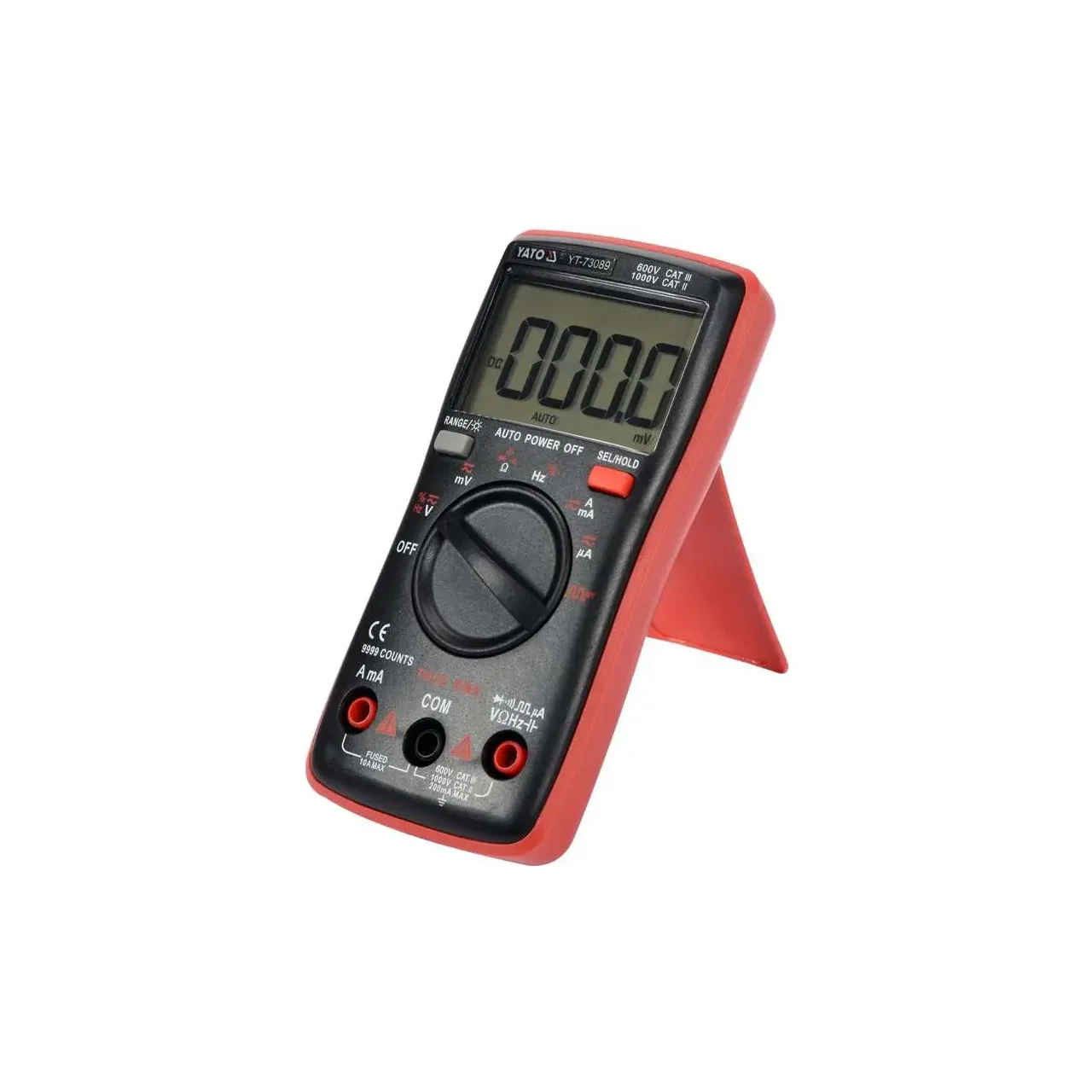

Multimetru digital LCD 9999 Yato YT-73089

Contor universal YT-73089 cu funcție TRUE RMS și interval automat pentru fiecare măsurătoare. Vă permite să efectuați măsurători de bază și avansate ale mărimilor electrice. Carcasa populară, dimensiunile mici și afișajul mare cu iluminare din spate combină mobilitatea ridicată cu munca confortabilă. Multimetrul își datorează vitezei, preciziei și repetabilității citirilor designului modern al plăcii de control și sondelor de măsurare de înaltă calitate, a căror dimensiune și precizie vor fi apreciate atât de pasionați, cât și de tehnicienii profesioniști de service. Generatorul de semnal cu undă pătrată va ajuta, de exemplu, la diagnosticarea căștilor sau a difuzoarelor, iar setarea specială de măsurare a curentului în microamperi va permite testarea diferitelor tipuri de senzori, de exemplu senzorii de flacără în dispozitivele HVAC . Cablurile sondei de testare au izolație din silicon, flexibilă și rezistentă la temperaturi ridicate.

MĂSURĂTORI DE BAZĂ

• Măsurarea tensiunii AC: AC 0-750V, TRUE RMS
• Măsurarea tensiunii DC: DC 0-999.9V
• măsurarea intensității curentului alternativ: AC 0-9.999A, TRUE RMS
• Măsurarea curentului DC: DC 0-9.999A
• măsurarea rezistenței: 0-9.999MΩ
• test diode: I _F 5mA, U _R 3V
• test de continuitate a circuitului: 0-50Ω

MĂSURI SUPLIMENTARE

• măsurarea capacității condensatorului: 0-9.999mF
• măsurarea frecvenței: 0-9.999Mhz
• măsurarea factorului de umplere: 1-99%
• generator de unde pătrate: 15 setări de la 50 la 5000Hz

PRECIZITATEA MĂSURĂRII

Un exemplu de determinare a preciziei pentru măsurarea tensiunii AC. Calcule pentru rezultatul măsurării: 235V

• precizia de măsurare a contorului YT-73089 pentru acest interval este: ±(1,0% + 3), rezoluție 0,1V
• Formula de calcul a erorii de măsurare: (rezultat măsurare x 1,0%) + 3 x rezoluție
• calcule: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65V

Rezultatul real ținând cont de eroarea de măsurare pentru indicația 235V = 235 ± 2.65V

• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea tensiunii DC: 12V = 12 ± 0,09V
• rezultat ținând cont de eroarea de măsurare pentru a indica măsurarea curentului alternativ: 8A = 8 ± 0,15A

Un tabel cu rezoluția și precizia pentru o măsurătoare dată poate fi găsit în manualul de utilizare.

FUNCȚII INCORPORATE

• TRUE RMS - un contor cu această funcție calculează valoarea efectivă reală a tensiunii alternative și a curentului pentru formele de undă sinusoidale și nesinusoidale. Dispozitivul măsoară mai întâi valoarea reală a undei sinusoidale la mai multe intervale de timp → apoi pătratează rezultatele măsurătorii → le însumează → calculează media → și în final pătratează rezultatul mediu. Rezultatul măsurării este valoarea efectivă reală a tensiunii/curentului alternativ, chiar și pentru o undă sinusoidală deformată sau undă pătrată.
• Generator de formă de undă - setarea butonului pentru a genera un semnal va determina contorul să genereze o undă pătrată cu o frecvență de la 50 la 5000 Hz. Semnalul poate fi folosit, de exemplu, pentru a diagnostica difuzoarele sau pentru a verifica canalele de joasă frecvență în radio
• AUTO - reglare automată a domeniului de măsurare. Când se măsoară valori necunoscute folosind un contor cu o schimbare manuală a intervalului folosind un buton, măsurătorile ar trebui să fie efectuate secvenţial de la cel mai mare interval până la intervalul care oferă cel mai precis rezultat - altfel riscaţi să deterioraţi dispozitivul. Totuși, în cazul unui multimetru cu funcție AUTO, este suficient să efectuați o măsurătoare și metrul va găsi automat intervalul optim. Implicit, contorul pornește în modul AUTO
• RANGE - modificare manuală a intervalului de măsurare. O funcție utilă atunci când se verifică multe dintre aceleași componente cu o valoare cunoscută, de exemplu, o serie de rezistențe. Setarea manuală a intervalului va scurta semnificativ timpul de astfel de măsurători
• SEL - schimbarea modului de măsurare, de exemplu, de la măsurarea tensiunii AC la DC
• DATA HOLD - păstrarea valorii măsurate curent pe afișaj

INFORMAȚII SUPLIMENTARE

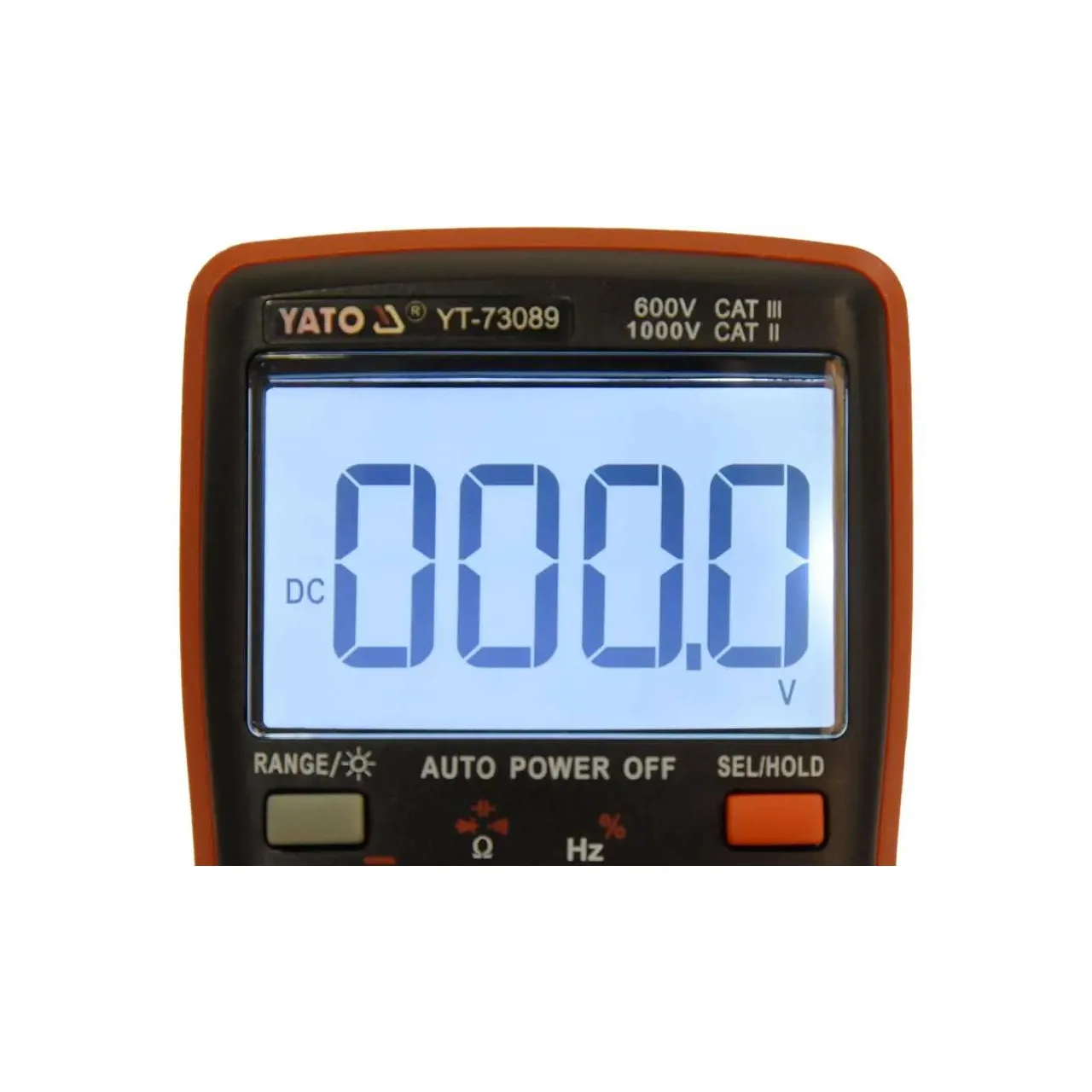

• Afișaj LCD, rezultat maxim afișat: 9999
• iluminarea de fundal a ecranului
• semnal sonor în testul de continuitate pentru rezistența sub 50Ω
• capacitatea de a activa separat testele de continuitate a diodelor și circuitelor

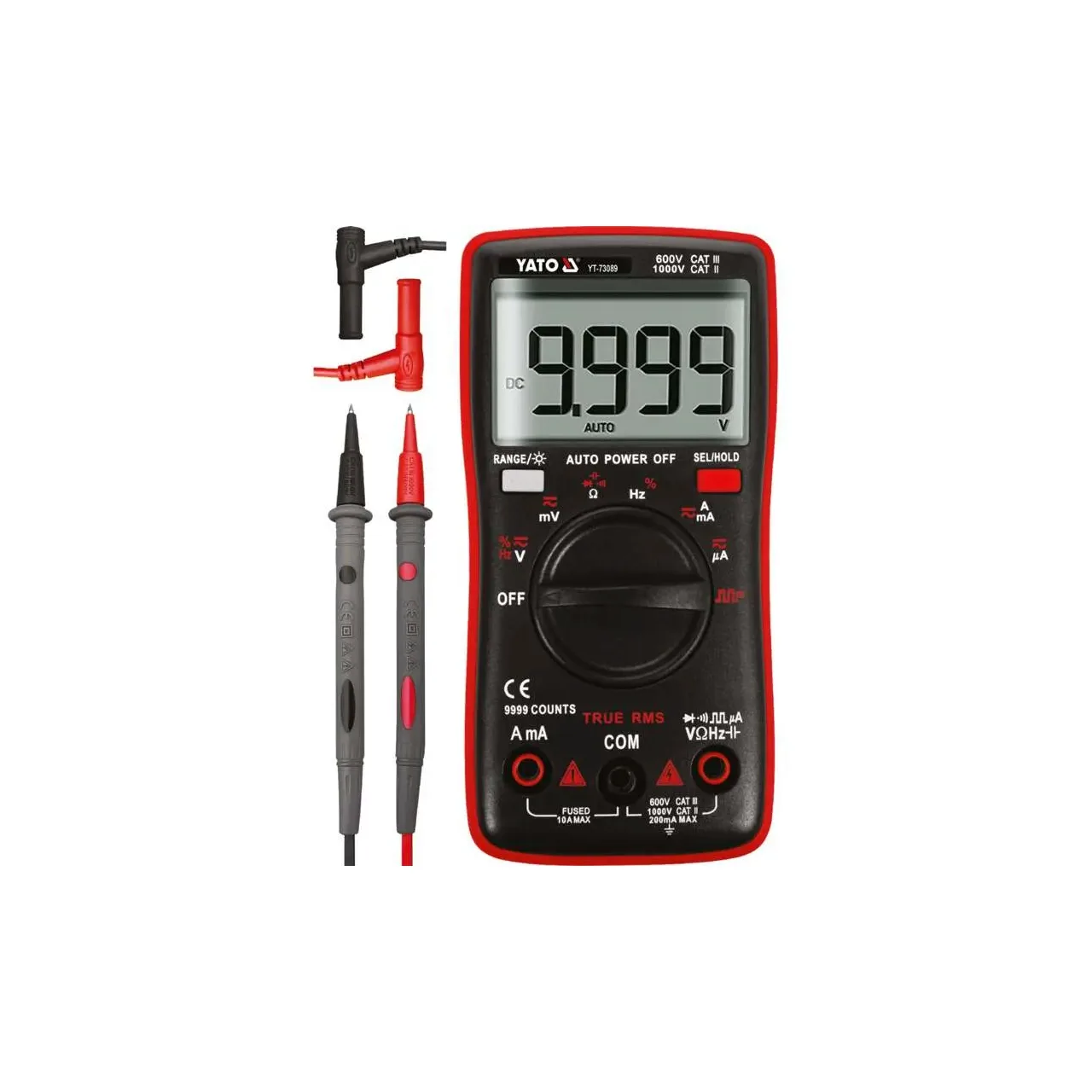

• Setul include sonde de masura cu lungimea de 14,5 cm
• lungime cablu cu sonde: 97 cm
• diametrul firului cu izolație: 3,5 mm
• design cu protecție la suprasarcină
• Carcasa din plastic ABS
• oprirea automată a contorului după 15 minute de inactivitate
• capacitatea de a dezactiva modul de oprire automată a dispozitivului
• indicator de baterie descărcată
• alimentare: două baterii de 1,5 V (AAA).

DESCRIERE VIZUALĂ
