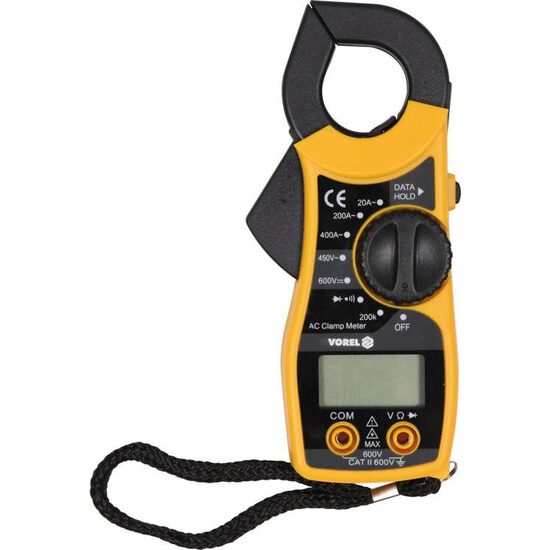

Caracteristici produsContorul universal cu cleme de la VOREL 81801 vă permite să efectuați măsurători electrice de bază. În cazul unor mărimi de măsurare, contorul poate selecta intervalul în sine în funcție de rezultatul măsurătorii. Contorul este echipat cu cleme de măsurare care vă permit să măsurați intensitatea curentului alternativ într-un singur fir folosind metoda inductivă fără a deconecta circuitul sau a-l deconecta de la sursa de alimentare. Această metodă măsoară, de asemenea, curenți considerabil mai mari decât în cazul contoarelor electrice convenționale.
MĂSURĂRI DE BAZĂ
- măsurare tensiune alternativă: AC 0-450V
- Măsurarea tensiunii DC: DC 0-600V
- Măsurarea curentului alternativ: 0-400A alternativ
- măsurarea rezistenței: R 0-200kΩ
- test diodă: I F 1mA, U R 1V
- test de continuitate: 0-100Ω
EXACTITATEA DE MĂSURARE
Un exemplu de determinare a preciziei pentru măsurarea curentului alternativ. Calculul rezultatului măsurătorii: 30A
- Precizia de măsurare a contorului 81801 pentru acest interval este: ± (2,5% + 10), rezoluție 0,1A
- calculul formulei erorii de măsurare: (rezultatul măsurării x 2,5%) + 10 x rezoluție
- calcul: (30 x 2,5%) + 10 x 0,1 = 0,75 + 1 = 1,75A
Rezultat luând în considerare eroarea de măsurare pentru indicația 30A = 30 ± 1,75A *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii AC: 235V = 235 ± 5,82V *
- rezultatul luând în considerare eroarea de măsurare pentru indicația de măsurare a tensiunii DC: 12V = 12 ± 3,144V
Tabelul cu rezoluția și precizia pentru o anumită măsurare poate fi găsit în manualul de utilizare.
* Contorul 81801 nu are adevărata funcție de măsurare RMS, prin urmare rezultatul de mai sus este tensiunea reală RMS și curentul alternativ numai pentru unda sinusoidală corectă.
FUNCȚII INCorporate
- AUTO - reglare automată a domeniului de măsurare. Dacă măsurați valori necunoscute cu o distanță manuală a roții de mână, efectuați măsurători secvențial de la cel mai mare interval până la interval, oferind rezultatul cel mai precis - altfel riscați să deteriorați dispozitivul. Cu toate acestea, în cazul unui multimetru cu funcția AUTO, este suficient să faceți o singură măsurătoare, iar contorul va găsi automat intervalul optim. În mod implicit, contorul pornește în modul AUTO
- DATA HOLD - salvarea valorii măsurate în prezent pe afișaj
INFORMAȚII SUPLIMENTARE
- Afișaj LCD, rezultatul maxim afișat: 1999
- comutarea automată a testului diodei la testul de continuitate cu o rezistență a circuitului sub 100 Ω (nu există posibilitatea de a seta contorul doar pentru testarea diodei)
- semnal acustic în testul de continuitate al circuitului pentru rezistență sub 30Ω
- Clemele se deschid până la 25 mm și permit măsurarea unui singur conductor cu un diametru maxim de 19 mm
- construcție cu protecție la suprasarcină

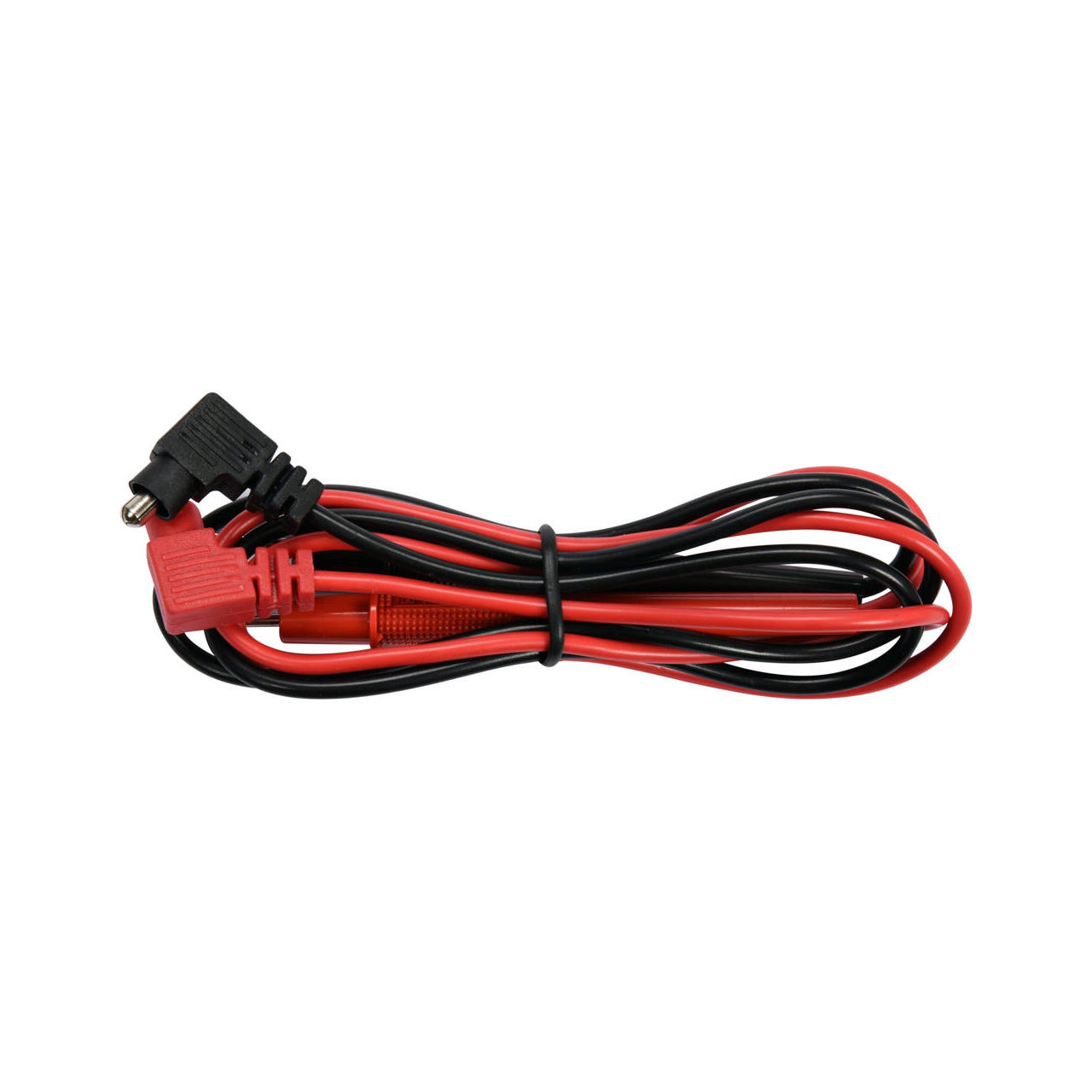

- sonde de măsurare incluse
- indicator baterie descărcată
- sursa de alimentare: două baterii de 1,5 V (AAA)

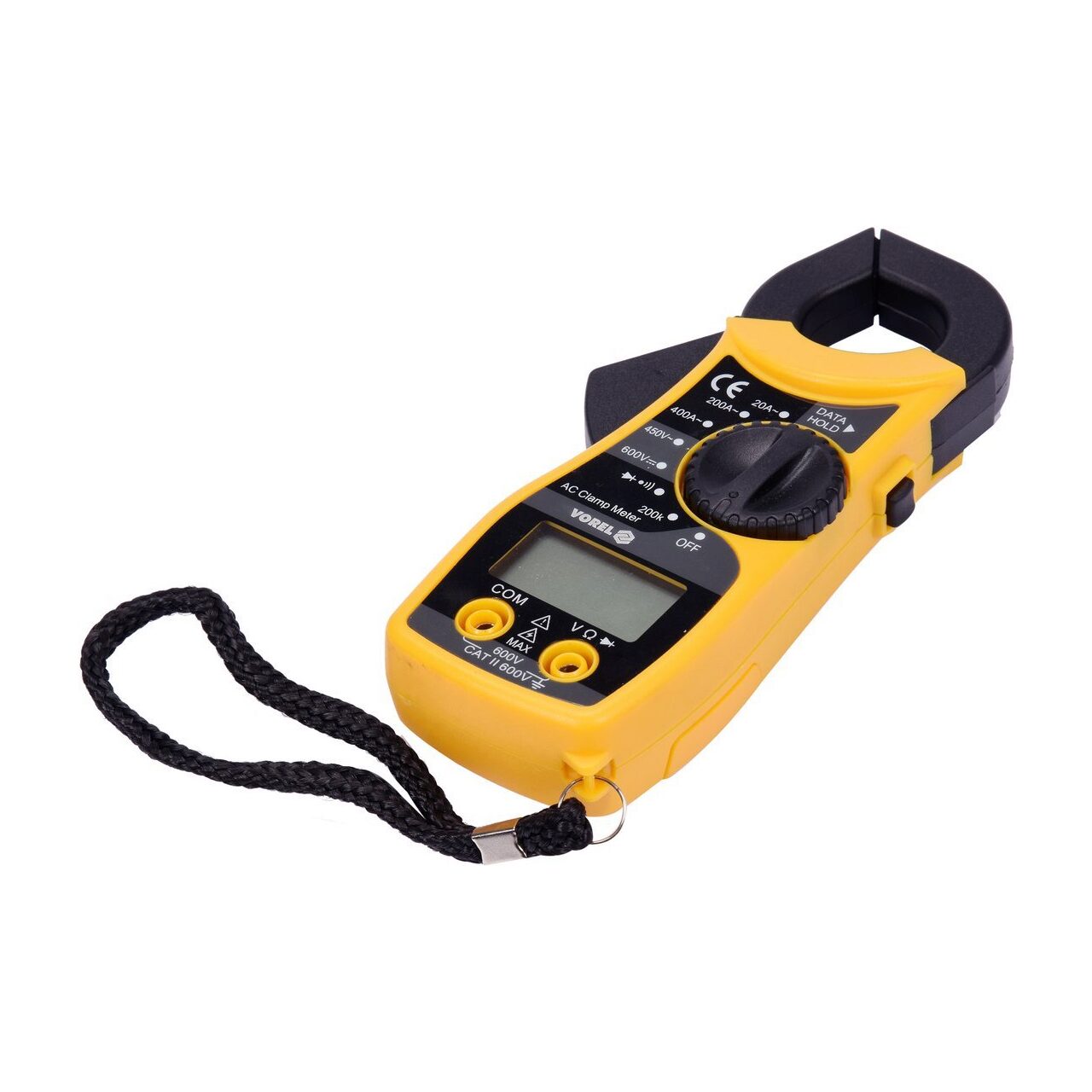

DESCRIERE VIZUALĂ
PRUDENȚĂ
Măsurarea curentului cu cleme de măsurare se efectuează numai pe un singur conductor, un singur conductor. Fixarea clemei pe un cablu multi-core fără a izola un singur nucleu va arăta un rezultat incorect sau un debit de curent zero.
Parametrii- Gama automată: DA
- Măsurarea tensiunii AC: 0-450V
- Măsurarea tensiunii DC: 0-600V
- Măsurarea rezistenței: 0-200kΩ
- Curent alternativ: 0-400A
- Test de continuitate: DA
- Test diodă: DA
